Обратный клапан — HITACHI EX100WD

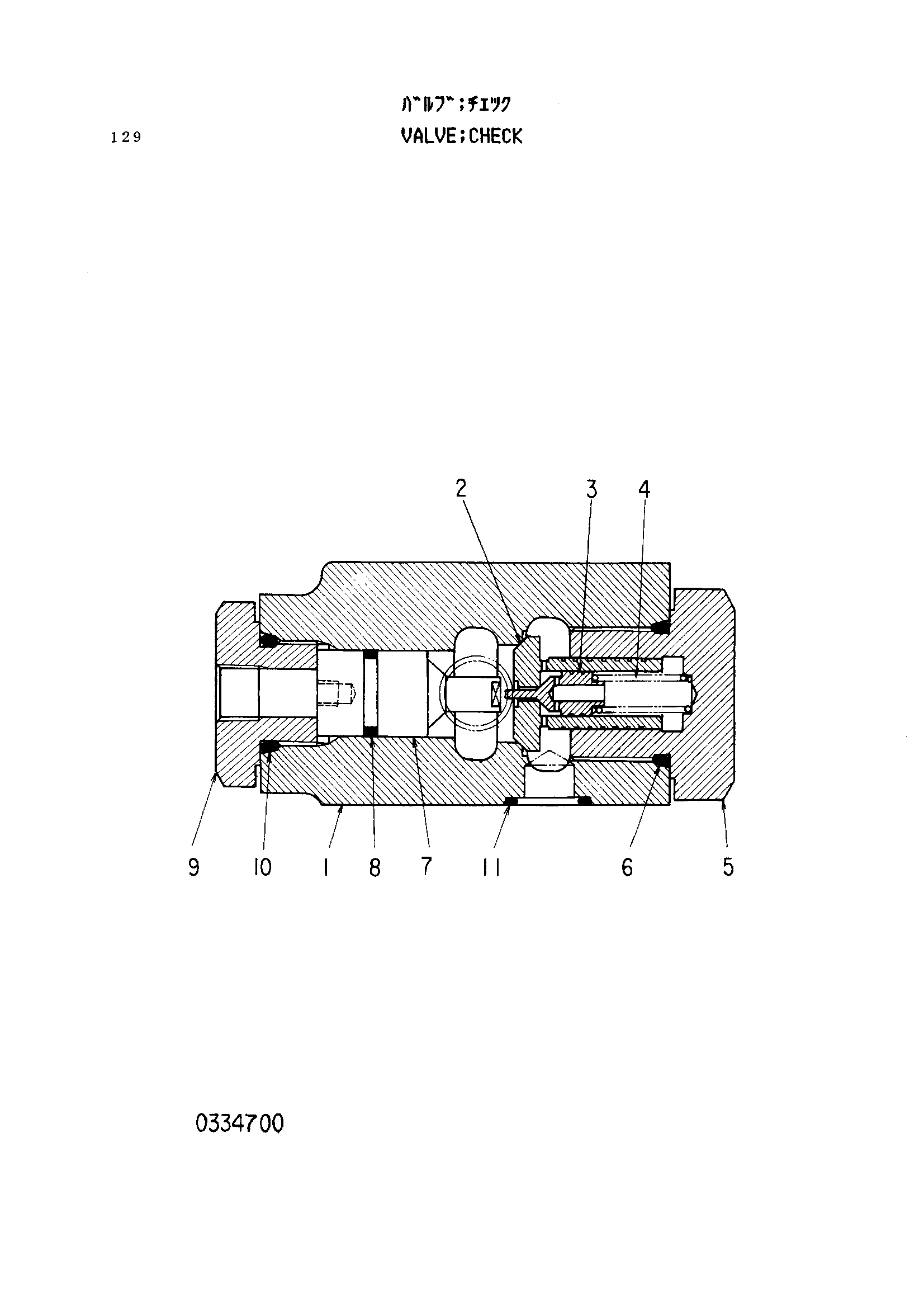

Заводская схема «Обратный клапан» для HITACHI EX100WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4219524 | Обратный клапан | 1 | |
| 1 | 0334702 | Корпус | 1 |
| 2 | 0303202 | Обратный клапан | 1 |
| 3 | 0303203 | Тарельчатый клапан | 1 |
| 4 | 0303204 | Пружина | 1 |
| 5 | 0303205 | Пробка | 1 |
| 6 | 4509182 | Уплотнительное кольцо | 1 |
| 7 | 0303206 | Поршень | 1 |
| 8 | 0303207 | Уплотнительное кольцо | 1 |
| 9 | 0334703 | Пробка | 1 |
| 10 | 4138931 | Уплотнительное кольцо | 1 |
| 11 | 4506415 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
