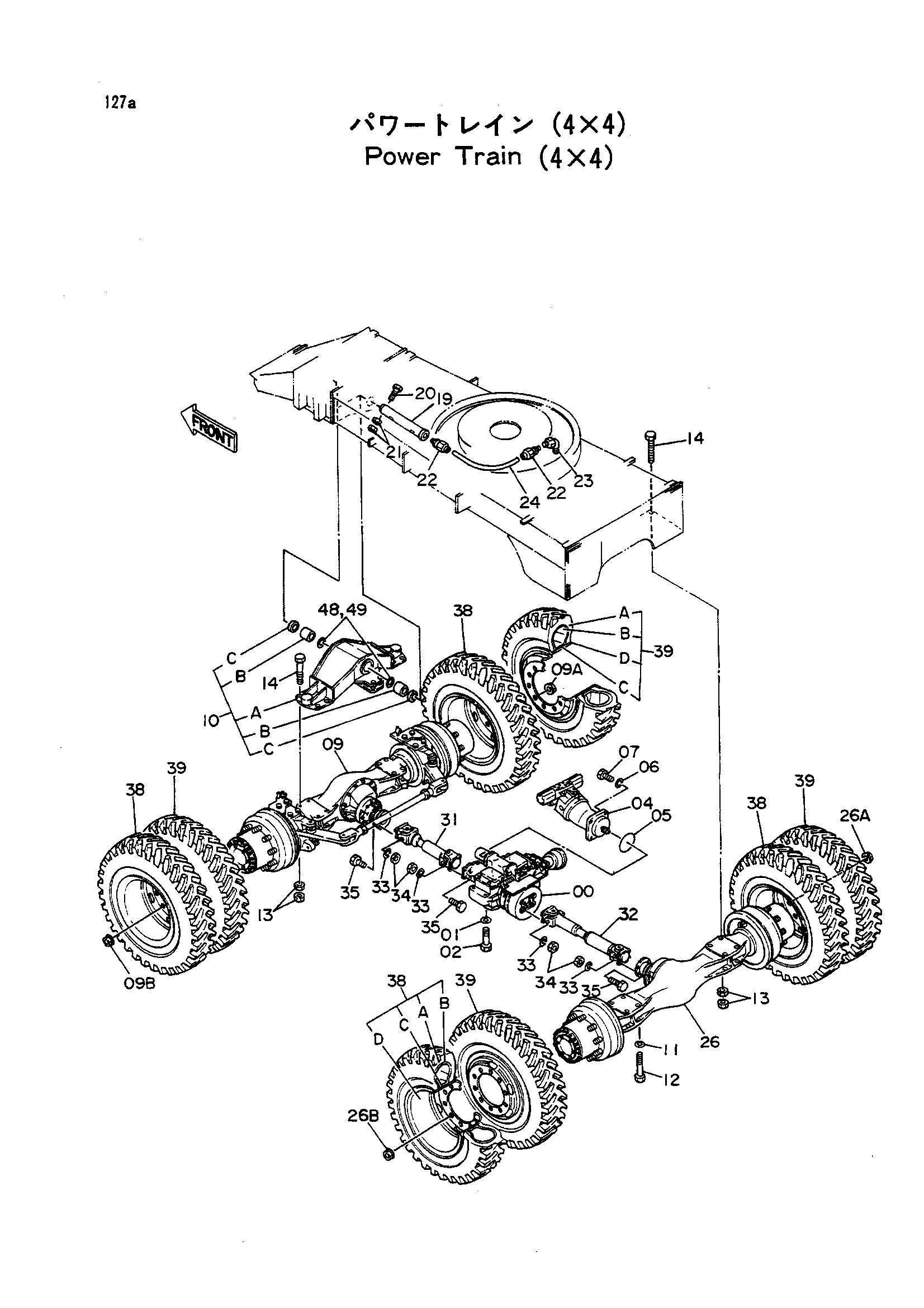

Силовая передача (4X4) — HITACHI EX100WD

Заводская схема «Силовая передача (4X4)» для HITACHI EX100WD. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4178118	Трансмиссия	1
01	4018545	Шайба	4
02	J932004	Болт	4
04	4178126	Гидромотор	1
05	A810160	Уплотнительное кольцо	1
06	A590916	Пружинная шайба	4
07	J901655	Болт	4
09	4178116	Мост передний	1
09A	4216723	Гайка (правый)	10
09B	4216724	Гайка (левый)	10
10	8040222	Беам екуализер	1
10A	6007451	Беам екуализер	1
10B	4139353	Втулка	2
10C	4065687	Пылезащитное уплотнение	2
11	4085614	Шайба	4
12	J932418	Болт	4
13	J951024	Гайка	24
14	J932416	Болт	12
19	3039552	Палец	1
20	M121602	Болт	1
21	M511613	Гайка	2
22	4502672	Разъём	2
23	J75581	Штуцер	1
24	4180186	Трубка	1
26	4178117	Задний мост	1
26A	4216723	Гайка (правый)	10
26B	4216724	Гайка (левый)	10
31	4174293	Вал проп.	1
32	4174294	Вал проп.	1
33	A590912	Пружинная шайба	16
34	4151653	Гайка	16
35	4151651	Болт	12
38	9063982	Шина в сборе (тойо)	4
38	9063984	Шина в сборе (бридгестоне	4
38A	4107181	Шина	1
38A	4124591	Шина	1
38B	4505718	Трубка	1
38C	4505717	Флап	1
38D	4180079	Обод	1
39	9063983	Шина в сборе (тойо)	4
39	9063985	Шина в сборе (бридгестоне	4
39A	4107181	Шина	1
39A	4124591	Шина	1
39B	4505718	Трубка	1
39C	4505717	Флап	1
39D	4180079	Обод	1
48	4075357	Шайба 1.0	2
49	4075358	Шайба 2.0	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
