Пилотный трубопроводы (2-2) — HITACHI EX100WD

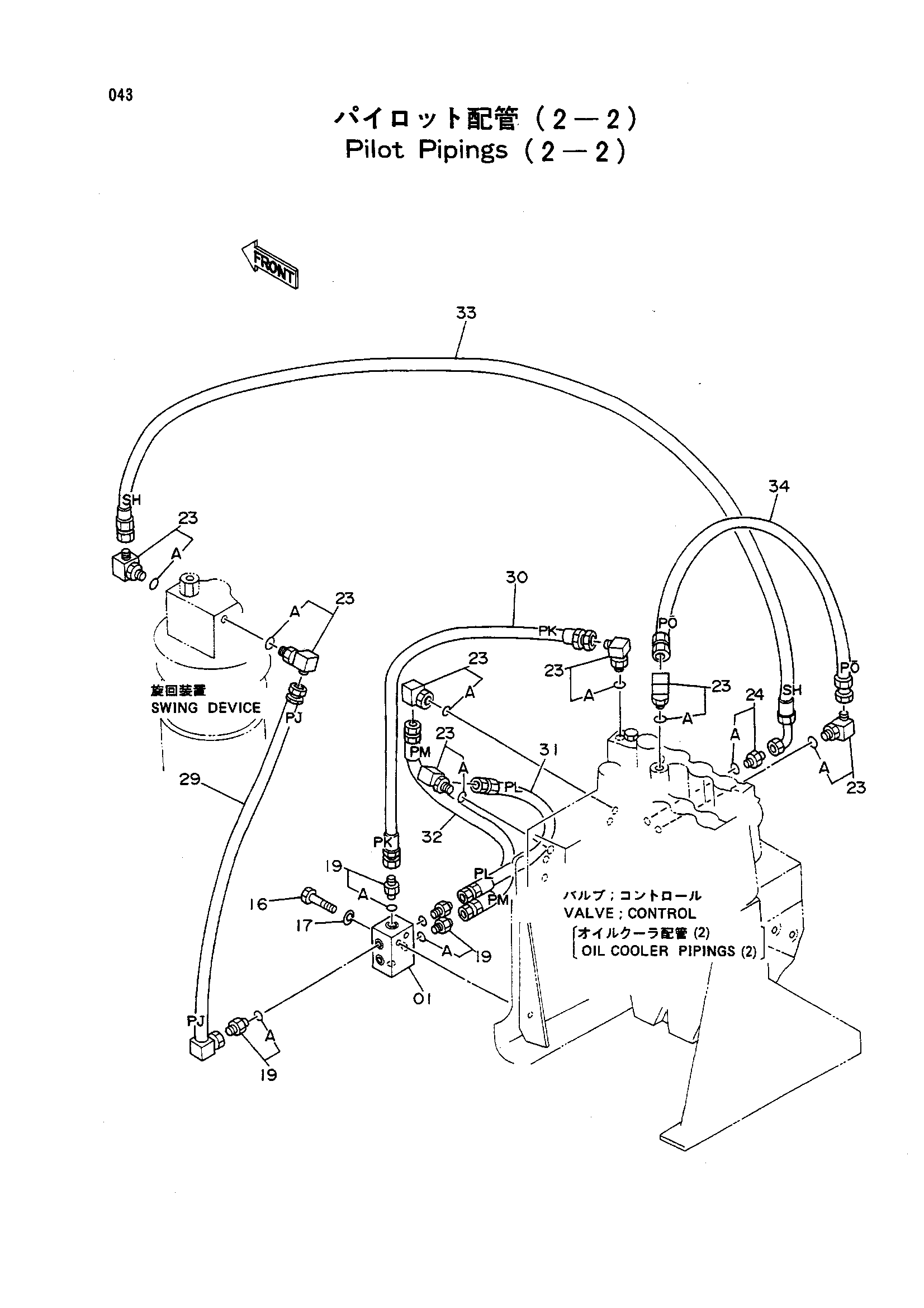

Заводская схема «Пилотный трубопроводы (2-2)» для HITACHI EX100WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3035426 | Коллектор | 1 |
| 16 | J901050 | Болт | 2 |
| 17 | A590910 | Пружинная шайба | 2 |
| 19 | 4200465 | Адаптер | 4 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4154670 | Угловой штуцер | 7 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4200465 | Адаптер | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 29 | 4200499 | Нейлоновый шланг (PJ) | 1 |
| 30 | 4203000 | Нейлоновый шланг (PK) | 1 |
| 31 | 4203001 | Нейлоновый шланг (PL) | 1 |
| 32 | 4203002 | Нейлоновый шланг (PM) | 1 |
| 33 | 4203111 | Нейлоновый шланг (SH) | 1 |
| 34 | 4203004 | Нейлоновый шланг (PO) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
