Планетарй и HUB — HITACHI EX100WD

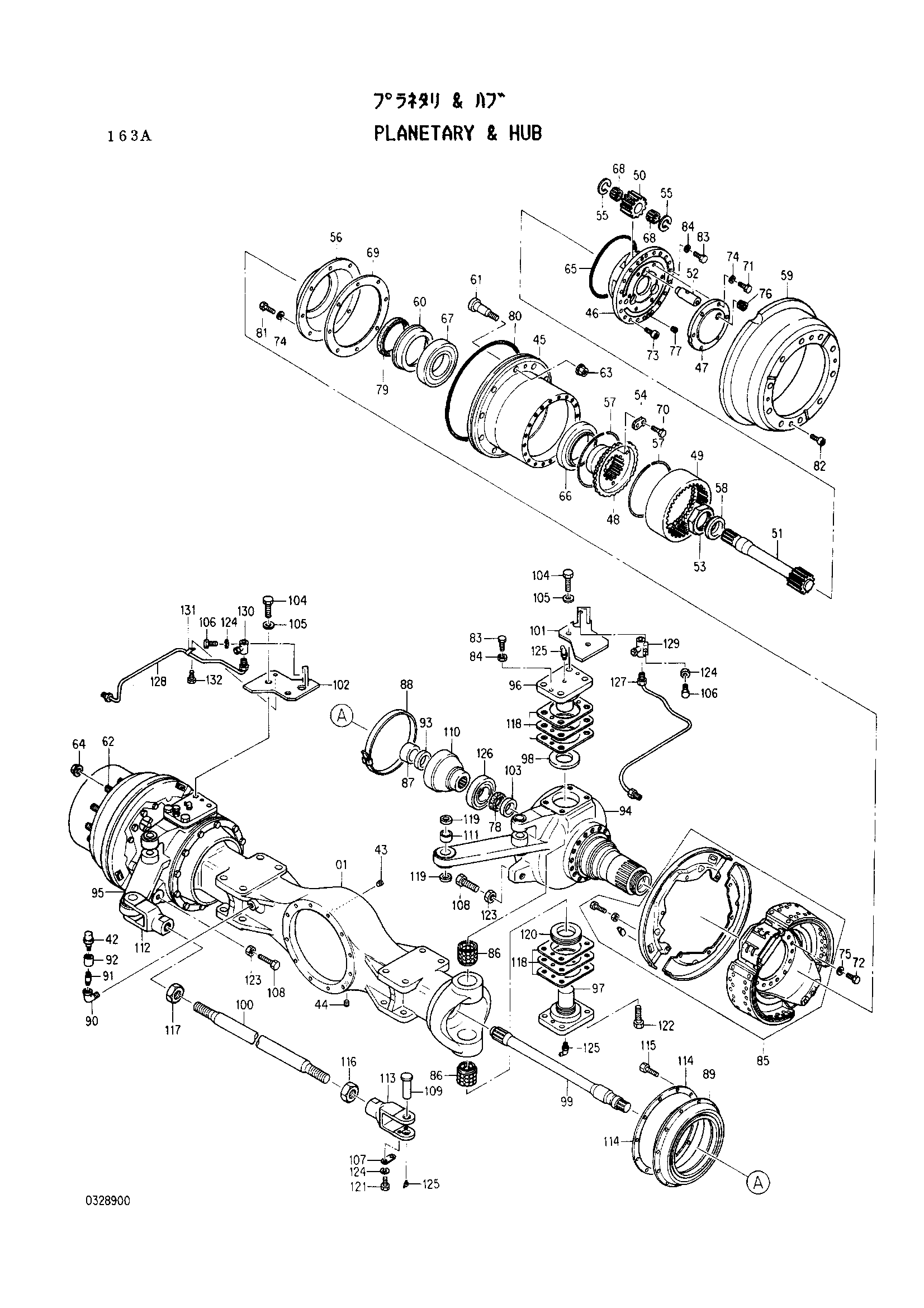

Заводская схема «Планетарй и HUB» для HITACHI EX100WD. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4216620	Планетарй и HUB	1
01	0328901	Корпус	1
42	0153551	Сапун	1
43	0153426	Пробка	1
44	0153547	Пробка	1
45	0328902	HUB	2
46	0328903	Спидер	2
47	0328904	Крышка	2
48	0328905	HUB шестерня	2
49	0328906	Шестерня интернал	2
50	0328907	Планетарная шестерня	6
51	0328908	Вал	2
52	0328909	Вал	6
53	0328910	Гайка	2
54	0328911	Стопорная пластина	2
55	0328912	Упорная шайба	12
56	0328913	Крышка	2
57	0328914	Провод	4
58	0328915	Втулка	2
59	0328916	Барабан тормоз	2
60	0328917	Фиксатор	2
61	0328918	Хуб-болт (правый)	10
62	0328919	Хуб-болт (левый)	10
63	4216723	Хуб-нут (правый)	10
64	4216724	Хуб-нут (левый)	10
65	0328920	Уплотнительное кольцо	2
66	0328921	Подшипник	2
67	0328922	Подшипник	2
68	0328923	Игольчатый подшипник	12
69	0328924	Манжета	2
70	0328925	Болт	4
71	0328926	Болт	12
72	0328927	Болт	32
73	0328928	Болт с внутренним шестигранником	40
74	0328832	Пружинная шайба	28
75	0328929	Шайба	32
76	0153426	Пробка	2
77	0328930	Пробка	2
78	0328931	Масляное уплотнение	2
79	0153549	Масляное уплотнение	2
80	0328932	Уплотнительное кольцо	2
81	0328933	Болт	16
82	0328934	Болт с внутренним шестигранником	4
83	0328935	Болт	6
84	0328936	Гайка	6
85	4216621	Тормоз в сборе	2
86	0328937	Втулка	4
87	0328938	Втулка	2
88	0153508	Лента	2
89	0328939	Защитный чехол	2
90	0328940	Угловой штуцер	1
91	0328941	Трубка	1
92	0328942	Угловой штуцер	1
93	0328943	Масляное уплотнение	2
94	0328944	Кнуккле (правый)	1
95	0328945	Кнуккле (левый)	1
96	0328946	Кинг-пин (верхний)	2
97	0328947	Кинг-пин (нижний)	2
98	0328948	Упорная шайба	2
99	0328949	Вал	2
100	0328950	Шток TIE	1
101	0328951	Пластина (правый)	1
102	0328952	Пластина (левый)	1
103	0328953	Направляющая	2
104	0328954	Болт	4
105	0153413	Шайба	4
106	0328955	Болт	2
107	0328956	Пластина	2
108	0153509	Болт ограничитель	2
109	0328957	Палец	2
110	0328958	Шарнир	2
111	0328959	Втулка	2
112	0328960	Концевой шток (правый)	1
113	0328961	Концевой шток (левый)	1
114	0328962	Пластина	4
115	0328963	Болт	24
116	0328964	Гайка	1
117	0328965	Гайка	1
118	0328966	Регулировочная шайба 0.1	8
118	0328967	Регулировочная шайба 0.15	12
118	0328968	Регулировочная шайба 0.5	4
119	0328969	Масляное уплотнение	4
120	0328970	Подшипник	2
121	0328971	Болт	4
122	0328972	Болт	12
123	0328973	Гайка	2
124	0328974	Пружинная шайба	6
125	0328975	Штуцер	6
126	0328976	Шариковый подшипник	2
127	0328977	Трубка в сборе (правый)	1
128	0328978	Трубка в сборе (левый)	1
129	0328979	Соединение (правый)	1
130	0328980	Соединение (левый)	1
131	0328981	Хомут	2
132	0328982	Болт	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
