Картер привода ГРМ и кожух маховика — HITACHI EX100WD

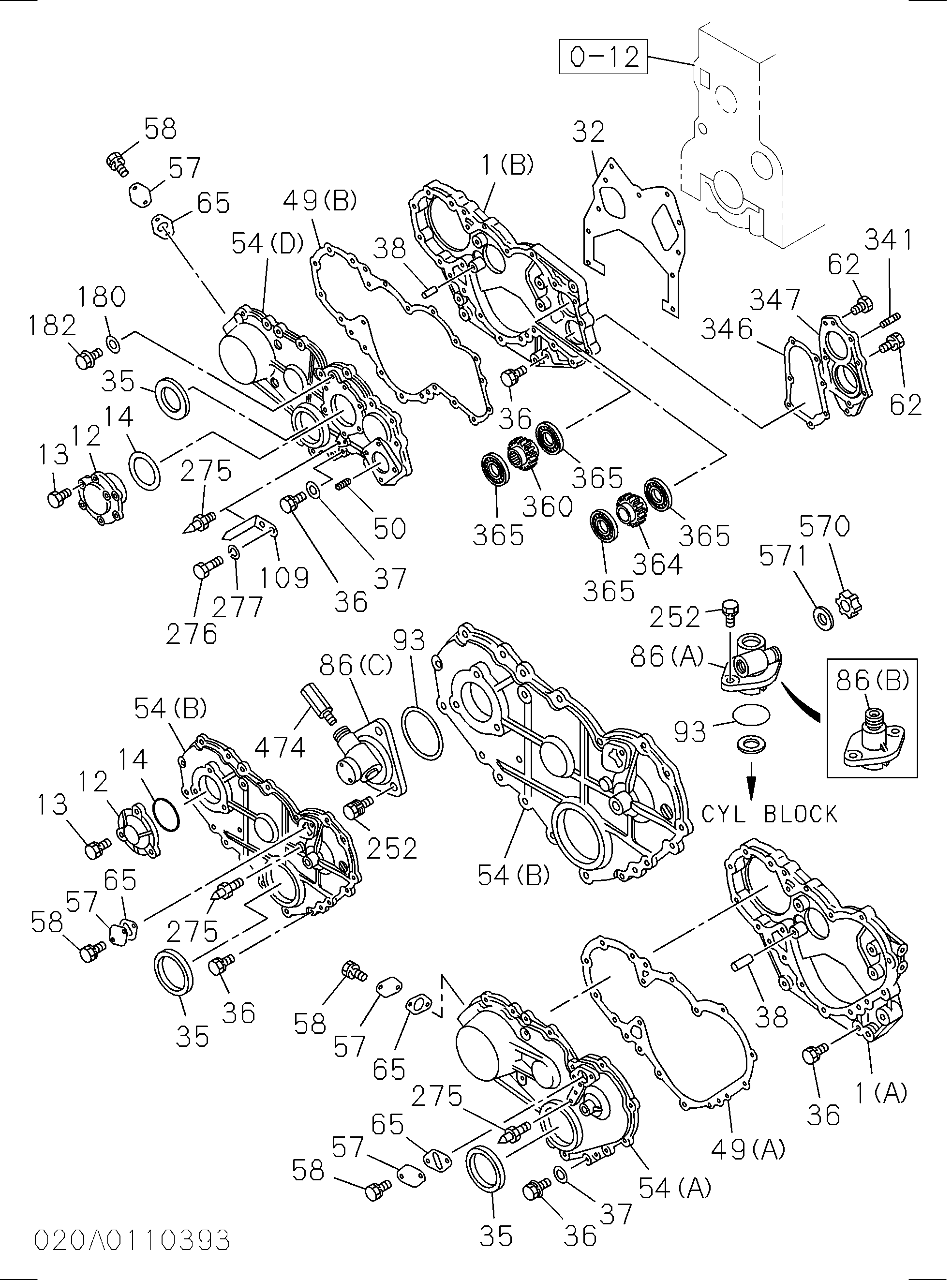

Заводская схема «Картер привода ГРМ и кожух маховика» для HITACHI EX100WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1(C) | 1113110421 | Корпус тиминг шестерня | 1 |
| 2(B) | 1113414332 | Корпус маховик | 1 |
| 16 | 5125240062 | Шестерня впрыск насос привод | 1 |
| 16 | 1125240121 | Шестерня впрыск насос привод | 1 |
| 27 | 9125320260 | Вал привод, впрыск насос | 1 |
| 30 | 9080307160 | Шпонка привод шестерня | 1 |
| 31 | 9000060070 | Подшипник привод вал | 2 |
| 32 | 1113120140 | Прокладка шестерня корпус TO C/BL | 1 |
| 32 | 8943706710 | Прокладка шестерня корпус TO C/BL | 1 |
| 35 | 1096254380 | Уплотнение масляный, коленчатый вал передний | 1 |
| 36 | 0500408450 | Болт шестерня корпус | 2 |
| 36 | 0280808450 | Болт шестерня корпус | 2 |
| 36 | 0500408200 | Болт шестерня корпус | 4 |
| 36 | 0286808200 | Болт шестерня корпус | 4 |
| 36 | 0501408250 | Болт шестерня корпус | 7 |
| 36 | 0286808250 | Болт шестерня корпус | 7 |
| 36 | 5090000841 | Болт шестерня корпус | 5 |
| 36 | 0280808500 | Болт шестерня корпус | 5 |
| 37 | 9091605080 | Шайба PL, шестерня корпус | 5 |
| 38 | 9081510180 | Палец шестерня корпус крышка | 1 |
| 46 | 5093020030 | Шпилька подшипник крышка, RR | 1 |
| 49(A) | 1113220520 | Прокладка шестерня корпус TO крышка | 1 |
| 49(C) | 1113220550 | Прокладка шестерня корпус TO крышка | 1 |
| 54(C) | 5113210143 | Крышка шестерня корпус | 1 |
| 57 | 5113210090 | Крышка тиминг обратный отверстие | 1 |
| 58 | 0500406140 | Болт обратный отверстие крышка | 2 |
| 58 | 0280806120 | Болт обратный отверстие крышка | 2 |
| 65 | 1112820130 | Прокладка крышка, тиминг обратный отверстие | 2 |
| 65 | 8970276011 | Прокладка крышка, тиминг обратный отверстие | 2 |
| 65 | 1112820130 | Прокладка крышка, тиминг обратный отверстие | 1 |
| 65 | 8970276011 | Прокладка крышка, тиминг обратный отверстие | 1 |
| 86(C) | 1193100071 | Угловой штуцер такхометер привод | 1 |
| 93 | 1096232150 | Прокладка угловой штуцер | 1 |
| 175 | 1096254391 | Уплотнение масляный, CR/вал, RR | 1 |
| 205 | 9991104140 | Гайка корпус | 1 |
| 205 | 0911602140 | Гайка корпус | 1 |
| 211 | 0500408250 | Болт корпус | 7 |
| 211 | 9910664650 | Болт корпус | 2 |
| 211 | 0288914600 | Болт корпус | 2 |
| 211 | 9910664500 | Болт корпус | 5 |
| 211 | 0288914450 | Болт корпус | 5 |
| 224 | 9944112350 | Шпилька стартер | 3 |
| 241 | 9096510690 | Шайба PL, корпус | 8 |
| 252 | 0501408200 | Болт шестерня короб | 3 |
| 252 | 0286808200 | Болт шестерня короб | 3 |
| 275 | 5113270090 | Поинтер тиминг обратный отверстие | 1 |
| 315 | 9098538370 | Пластина блокировка | 1 |
| 322 | 9098435300 | Гайка шестерня, шарик подшипник | 1 |
| 474 | 1125390170 | Адаптер угловой штуцер привод | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
