Гидроцилиндр рукояти — HITACHI EX100WD

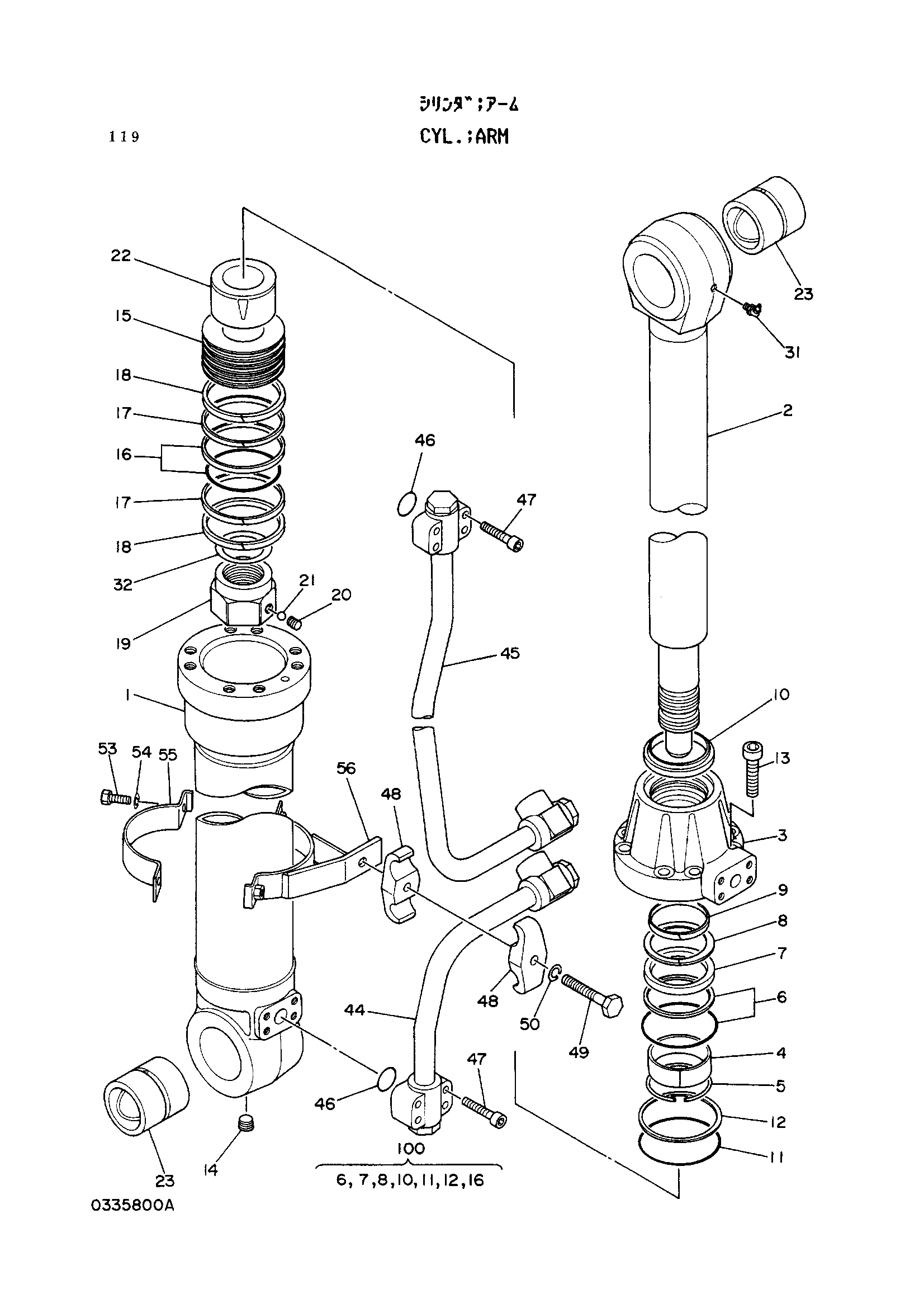

Заводская схема «Гидроцилиндр рукояти» для HITACHI EX100WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4199485 | Гидроцилиндр рукояти | 1 | |
| 1-32 | 4221802 | Гидроцилиндр. (пипелесс) | 1 |
| 1 | 0310501 | Труба гидроцилиндра | 1 |
| 2 | 0310502 | Шток поршня | 1 |
| 3 | 0310503 | Головка гидроцилиндра | 1 |
| 4 | 0310504 | Втулка | 1 |
| 5 | 0240904 | Стопорное кольцо | 1 |
| 6 | 0240913 | Кольцо | 1 |
| 7 | 0240911 | U-образная манжета | 1 |
| 8 | 0240912 | Опорное кольцо | 1 |
| 9 | 0310505 | Кольцо | 1 |
| 10 | 0240910 | Грязесъёмное кольцо | 1 |
| 11 | A811100 | Уплотнительное кольцо | 1 |
| 12 | 0310506 | Опорное кольцо | 1 |
| 13 | 0163406 | Болт с внутренним шестигранником | 8 |
| 14 | 94-2011 | Пробка | 1 |
| 15 | 0310507 | Поршень | 1 |
| 16 | 0310508 | Уплотнительное кольцо | 1 |
| 17 | 0310509 | Кольцо | 2 |
| 18 | 0310510 | Кольцо | 2 |
| 19 | 0310511 | Гайка | 1 |
| 20 | 0309011 | Установочный винт | 1 |
| 21 | 0111707 | Стальной шарик | 1 |
| 22 | 0310512 | Амортизирующий подшипник | 1 |
| 23 | 0310513 | Втулка пальца | 2 |
| 31 | J75581 | Штуцер | 1 |
| 32 | 0310514 | Регулировочная шайба | 1 |
| 44 | 0335801 | Трубка | 1 |
| 45 | 0335802 | Трубка | 1 |
| 46 | 4506430 | Уплотнительное кольцо | 2 |
| 47 | 0309019 | Болт с внутренним шестигранником | 8 |
| 48 | 0236915 | Держатель | 2 |
| 49 | 0254312 | Болт | 1 |
| 50 | A590914 | Пружинная шайба | 1 |
| 53 | 0178820 | Болт | 2 |
| 54 | 0325913 | Шайба | 2 |
| 55 | 0310707 | Лента | 1 |
| 56 | 0335803 | Лента | 1 |
| 100 | 4206341 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
