Смещаемый гидроцилиндр — HITACHI EX100WD

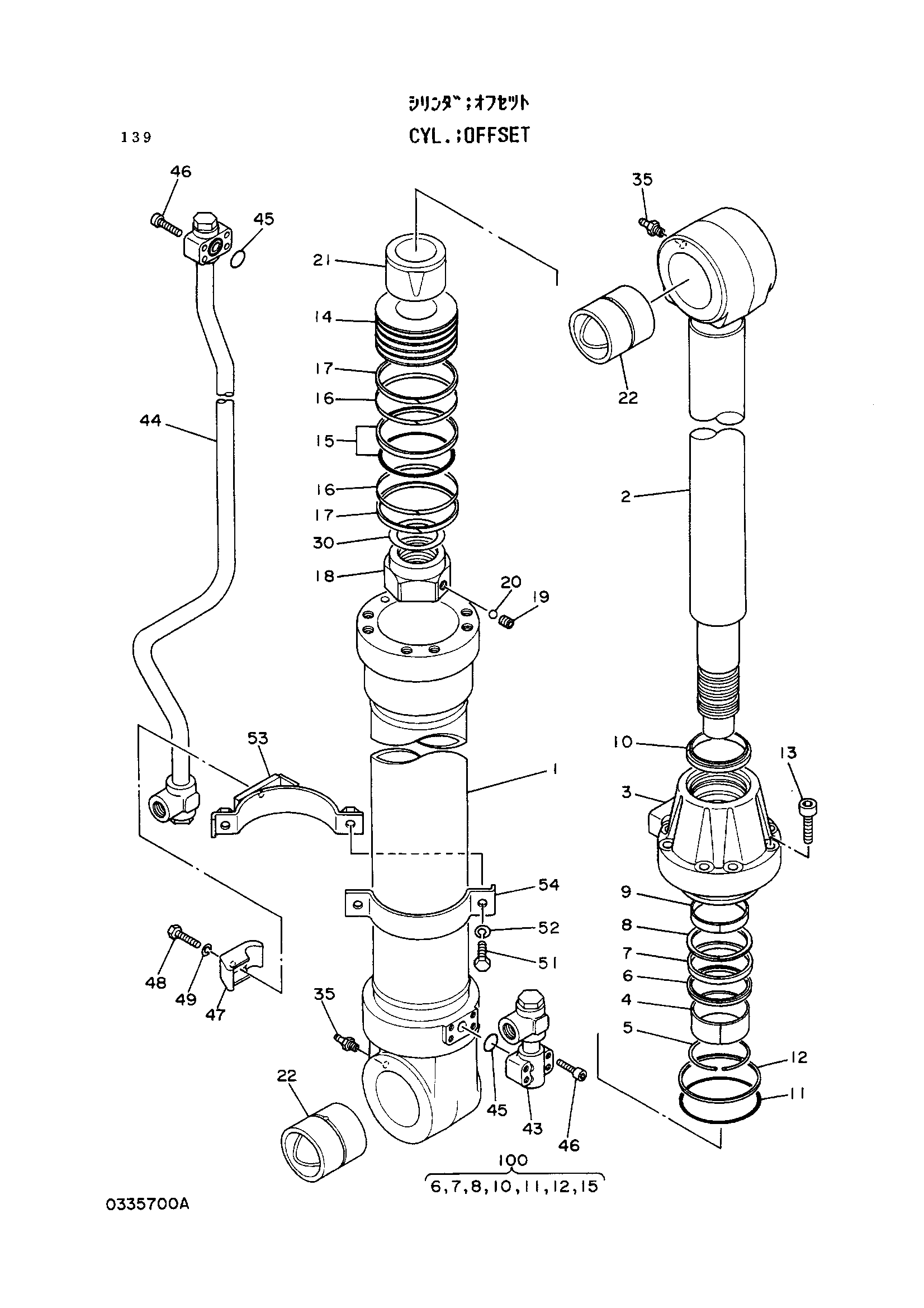

Заводская схема «Смещаемый гидроцилиндр» для HITACHI EX100WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4199486 | Гидроцилиндр. смещаемый | 1 | |
| 1-35 | 4221801 | Гидроцилиндр. (пипелесс) | 1 |
| 1 | 0335701 | Труба гидроцилиндра | 1 |
| 2 | 0335702 | Шток поршня | 1 |
| 3 | 0335703 | Головка гидроцилиндра | 1 |
| 4 | 0310304 | Втулка | 1 |
| 5 | 0271304 | Стопорное кольцо | 1 |
| 6 | 0271311 | Кольцо | 1 |
| 7 | 0271309 | U-образная манжета | 1 |
| 8 | 0271310 | Опорное кольцо | 1 |
| 9 | 0310305 | Кольцо | 1 |
| 10 | 0271308 | Грязесъёмное кольцо | 1 |
| 11 | A811100 | Уплотнительное кольцо | 1 |
| 12 | 0310506 | Опорное кольцо | 1 |
| 13 | 0163406 | Болт с внутренним шестигранником | 8 |
| 14 | 0310507 | Поршень | 1 |
| 15 | 0310508 | Уплотнительное кольцо | 1 |
| 16 | 0310509 | Кольцо | 2 |
| 17 | 0310510 | Кольцо | 2 |
| 18 | 0310511 | Гайка | 1 |
| 19 | 0309011 | Установочный винт | 1 |
| 20 | 0111707 | Стальной шарик | 1 |
| 21 | 0335704 | Амортизирующий подшипник | 1 |
| 22 | 0310513 | Втулка пальца | 2 |
| 30 | 0310514 | Регулировочная шайба | 1 |
| 35 | J75481 | Штуцер | 2 |
| 43 | 0335705 | Трубка | 1 |
| 44 | 0335706 | Трубка | 1 |
| 45 | 4509181 | Уплотнительное кольцо | 2 |
| 46 | 0310310 | Болт с внутренним шестигранником | 8 |
| 47 | 0310616 | Хомут трубки | 1 |
| 48 | 0259509 | Болт | 1 |
| 49 | 0208516 | Пружинная шайба | 1 |
| 51 | 0178820 | Болт | 2 |
| 52 | 0325913 | Шайба | 2 |
| 53 | 0335707 | Лента | 1 |
| 54 | 0310707 | Лента | 1 |
| 100 | 4221800 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
