Воздушный компрессор тормоз — HITACHI EX100WD

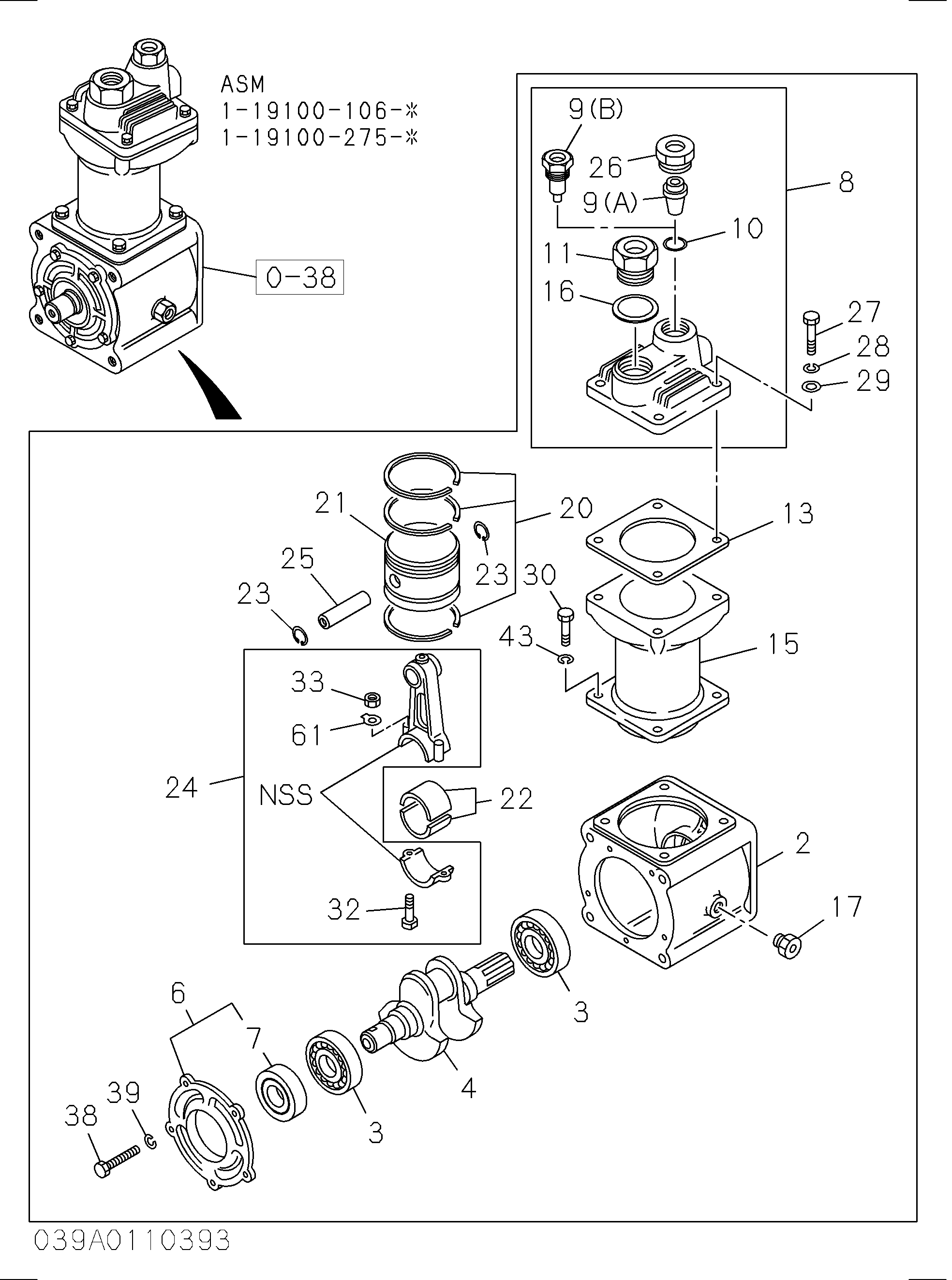

Заводская схема «Воздушный компрессор тормоз» для HITACHI EX100WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 2 | 1191512100 | Кранккасе воздушный кмпр | 1 |
| 3 | 9000062060 | Подшипник воздушный кмпр | 2 |
| 4 | 9191710231 | Коленчатый вал воздушный кмпр | 1 |
| 6 | 1191560260 | Крышка в сборе подшипник, воздушный кмпр | 1 |
| 7 | 1096251450 | Уплотнение масляный, подшипник крышка, воздушный кмпр | 1 |
| 8 | 9191100242 | Головка в сборе гидроцилиндр, воздушный кмпр | 1 |
| 9(A) | 1191200220 | Клапан в сборе унлоадер, воздушный кмпр | 1 |
| 10 | 9191390240 | Регулировочная шайба воздушный кмпр | 1 |
| 11 | 9191300120 | Клапан в сборе напорный, воздушный кмпр | 1 |
| 13 | 9191150090 | Прокладка воздушный кмпр | 1 |
| 15 | 1191510170 | Гидроцилиндр воздушный кмпр | 1 |
| 16 | 9191390350 | Регулировочная шайба воздушный кмпр | 1 |
| 17 | 9099024050 | Адаптер воздушный кмпр | 1 |
| 20 | 1191630070 | Кольцо комплект поршень, воздушный кмпр | 1 |
| 21 | 9191610110 | Поршень воздушный кмпр | 1 |
| 22 | 1191770010 | Подшипник коннрод, воздушный кмпр | 2 |
| 23 | 9191680030 | Кольцо стопорный, поршень, воздушный кмпр | 2 |
| 24 | 9191730230 | Шток в сборе конн, воздушный кмпр | 1 |
| 25 | 9191670060 | Палец поршень, воздушный кмпр | 1 |
| 26 | 9099024520 | Колпачок унлоадер, воздушный кмпр | 1 |
| 27 | 9010510250 | Болт HD | 4 |
| 28 | 9091505100 | Шайба LK, HD болт | 4 |
| 29 | 9091605100 | Шайба PL, HD болт | 4 |
| 30 | 9010510250 | Болт гидроцилиндр TO кранккасе | 4 |
| 32 | 1090001800 | Болт коннрод | 2 |
| 33 | 9098410670 | Гайка коннрод болт | 2 |
| 38 | 1191590030 | Болт крышка крепление | 5 |
| 39 | 9091505060 | Шайба LK, крышка крепление | 5 |
| 43 | 9091505100 | Шайба LK, гидроцилиндр TO кранккасе, воздушный кмпр | 4 |
| 61 | 1095060050 | Шайба LK, коннрод болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
