Пилотный трубопроводы (4-4) — HITACHI EX100WD

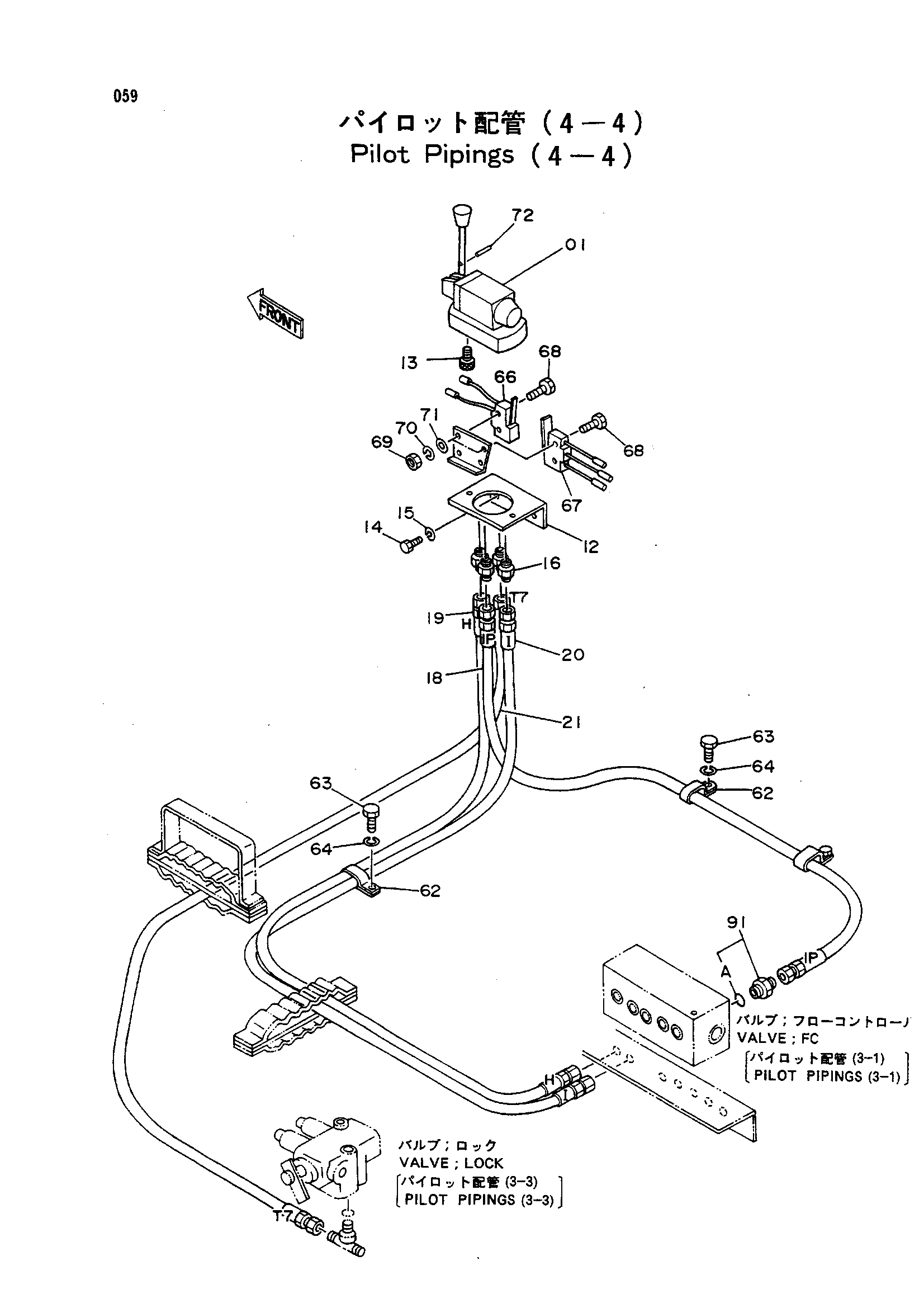

Заводская схема «Пилотный трубопроводы (4-4)» для HITACHI EX100WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4196061 | Гидрораспределитель | 1 |
| 12 | 8037025 | Кронштейн | 1 |
| 13 | M340616 | Болт с внутренним шестигранником | 2 |
| 14 | J900820 | Болт | 2 |
| 15 | A590908 | Пружинная шайба | 2 |
| 16 | 4182731 | Адаптер | 4 |
| 18 | 4208436 | Нейлоновый шланг (1P) | 1 |
| 19 | 4208437 | Нейлоновый шланг (H) | 1 |
| 20 | 4208438 | Нейлоновый шланг (I) | 1 |
| 21 | 4208439 | Нейлоновый шланг (T7) | 1 |
| 62 | 4190292 | Зажим | 3 |
| 63 | J901016 | Болт | 3 |
| 64 | A590910 | Пружинная шайба | 3 |
| 66 | 4180220 замена: 4225030 | Выключатель микро | 1 |
| 66 | 4225030 замена: 4225030 | Выключатель микро | 1 |
| 67 | 4180220 | Выключатель микро | 1 |
| 68 | M430425 | Винт | 4 |
| 69 | M500403 | Гайка | 4 |
| 70 | A590904 | Пружинная шайба | 4 |
| 71 | A590104 | Шайба | 4 |
| 72 | 4184090 | Пружинный штифт | 1 |
| 91 | 4200466 | Адаптер | 1 |
| 91A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
