Крышка (1) — HITACHI EX100WD

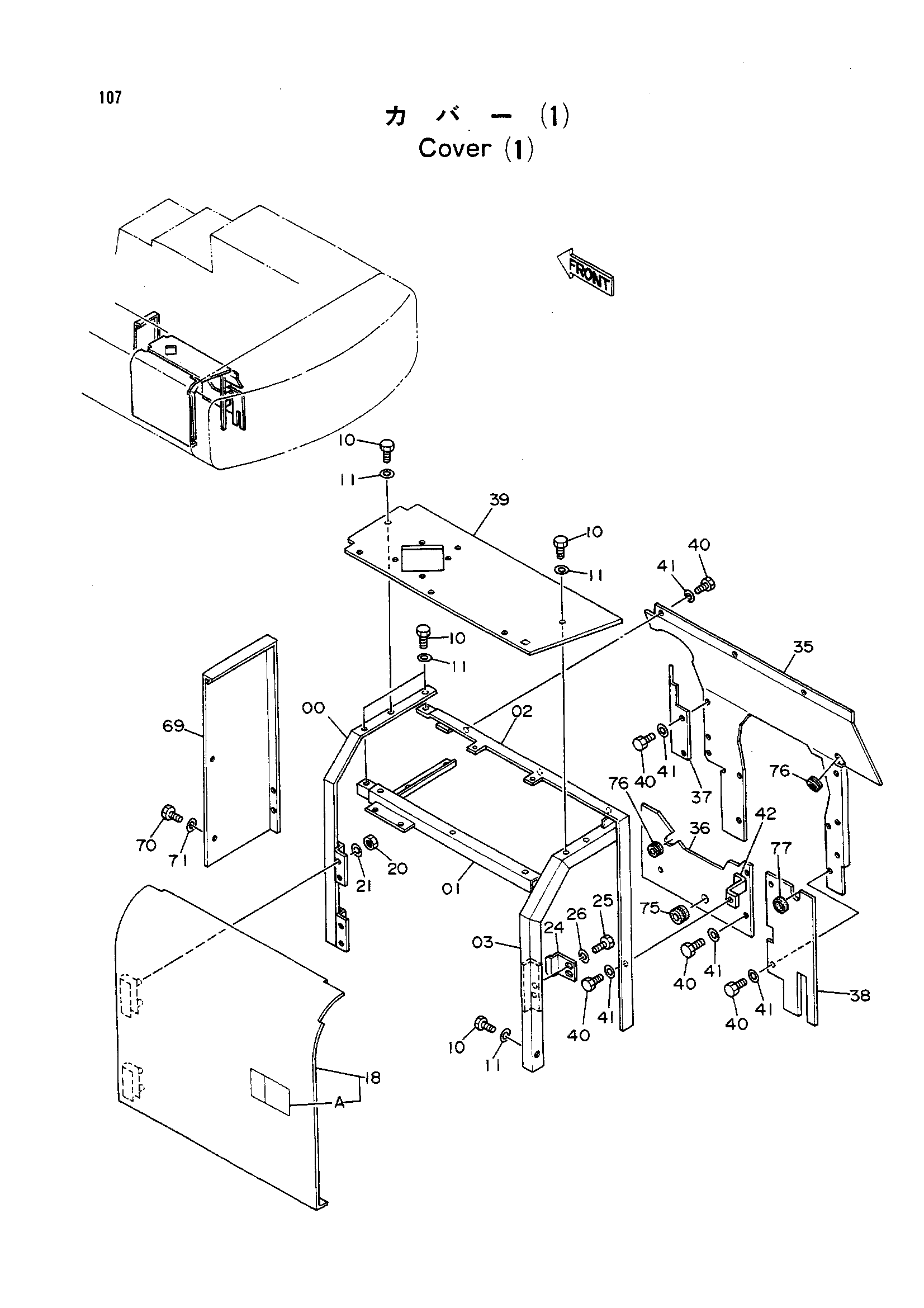

Заводская схема «Крышка (1)» для HITACHI EX100WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8037357 | Опора | 1 |
| 01 | 8037355 | Опора | 1 |
| 02 | 8037347 | Опора | 1 |
| 03 | 8037356 | Опора | 1 |
| 10 | J901225 | Болт | 13 |
| 11 | A590112 | Шайба | 13 |
| 18 | 7017359 | Дверь | 1 |
| 18A | 7017924 | Дверь блокировка (2) | 1 |
| 20 | J950012 | Гайка | 4 |
| 21 | A590112 | Шайба | 4 |
| 24 | 4188492 | Ограничитель | 1 |
| 25 | J901225 | Болт | 2 |
| 26 | A590112 | Шайба | 2 |
| 35 | 7018725 | Крышка | 1 |
| 36 | 9728588 | Крышка | 1 |
| 37 | 4196914 | Крышка | 1 |
| 38 | 9728589 | Крышка | 1 |
| 39 | 9726777 | Крышка | 1 |
| 40 | J901225 | Болт | 25 |
| 41 | A590112 | Шайба | 25 |
| 42 | 9728474 | Кронштейн | 1 |
| 69 | 4204023 | Крышка | 1 |
| 70 | J901225 | Болт | 5 |
| 71 | 449490 | Шайба | 5 |
| 75 | 94-2810 | Резиновая втулка | 1 |
| 76 | 94-2808 | Резиновая втулка | 2 |
| 77 | 4210485 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
