Пилотный клапан — HITACHI EX100WD

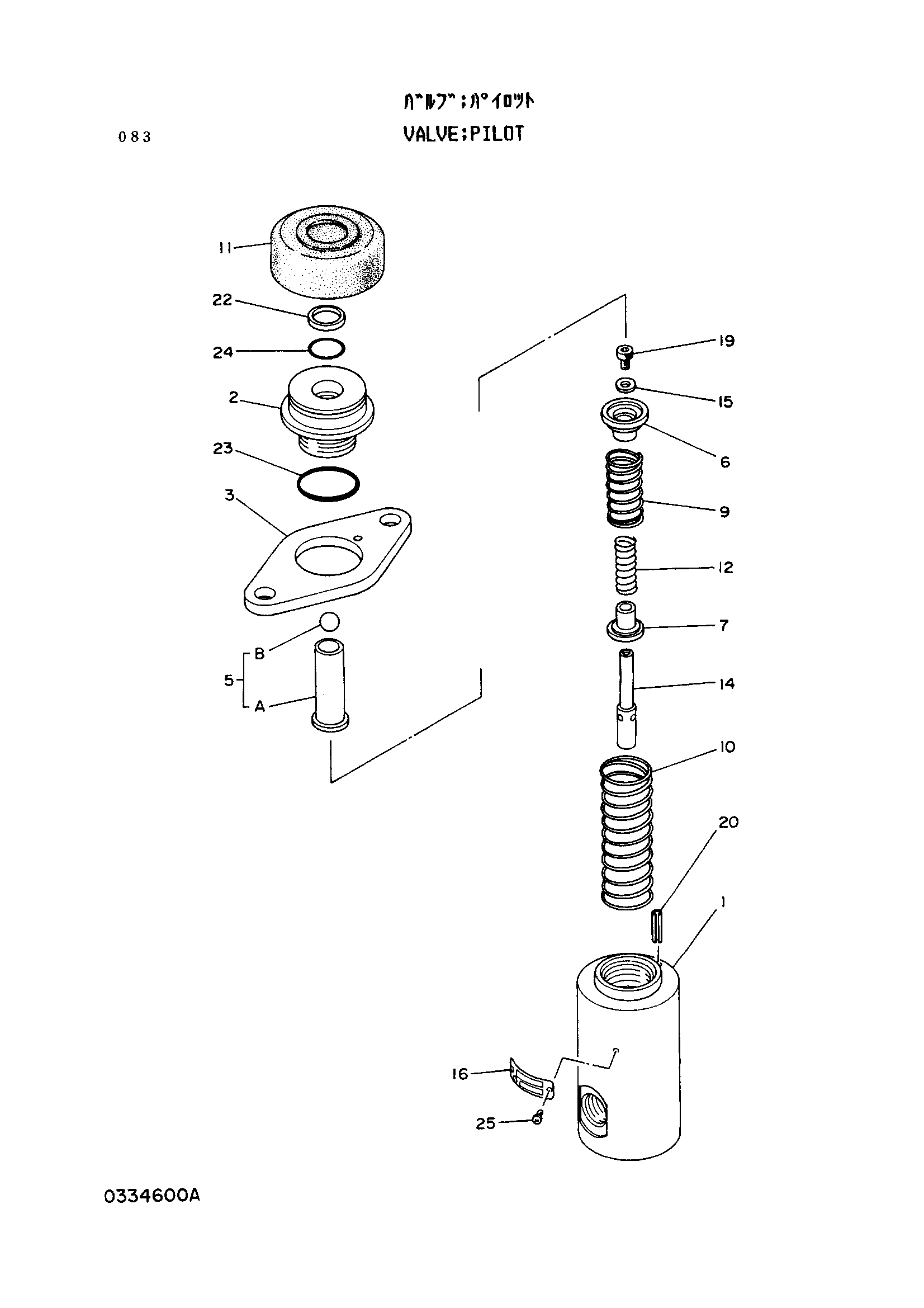

Заводская схема «Пилотный клапан» для HITACHI EX100WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4178125 | Пилотный клапан | 1 | |
| 1 | 0334601 | Корпус | 1 |
| 2 | 0334602 | Пробка | 1 |
| 3 | 0334603 | Фланец | 1 |
| 5 | 0334604 | Пусхер в сборе | 1 |
| 5B | 0334605 | Стальной шарик | 1 |
| 6 | 0334606 | Направляющая пружины | 1 |
| 7 | 0334607 | Держатель пружина | 1 |
| 9 | 0334613 | Пружина | 1 |
| 10 | 0334609 | Пружина | 1 |
| 11 | 0334610 | Крышка | 1 |
| 12 | 0334614 | Пружина | 1 |
| 15 | 0334611 | Шайба | 1 |
| 19 | 0228904 | Болт с внутренним шестигранником | 1 |
| 20 | 0334612 | Пружинный штифт | 1 |
| 22 | 0208710 | Скрапер | 1 |
| 23 | 4506424 | Уплотнительное кольцо | 1 |
| 24 | 0208708 | Уплотнение | 1 |
| 25 | 0208717 | Приводной винт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
