Масляный насос и маслоприёмник — HITACHI EX100WD

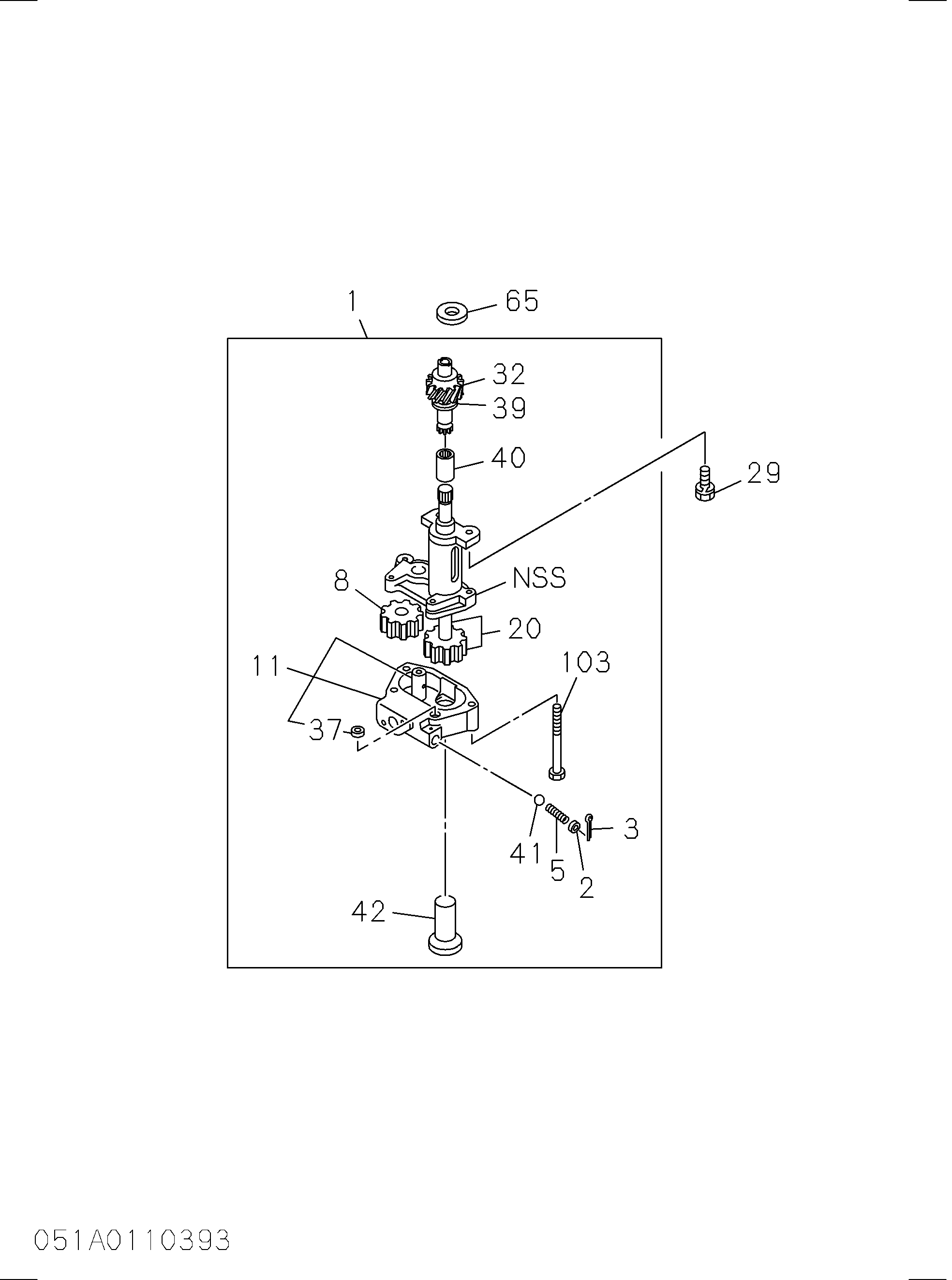

Заводская схема «Масляный насос и маслоприёмник» для HITACHI EX100WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 1131002330 | Насос в сборе масляный | 1 |
| 2 | 5131650040 | Сиденье SPR | 1 |
| 3 | 9081040300 | Палец разрезной | 1 |
| 5 | 5095800980 | Пружина коил | 1 |
| 8 | 5131250010 | Шестерня дривен, масляный насос | 1 |
| 11 | 1131130470 | Крышка в сборе масляный насос | 1 |
| 20 | 5131210050 | Шестерня привод, масляный насос | 1 |
| 29 | 0500410250 | Болт масляный насос | 2 |
| 29 | 0286810250 | Болт масляный насос | 2 |
| 32 | 1131280180 | Ведущая шестерня масляный насос дривинг | 1 |
| 37 | 1131190030 | Довел крышка | 1 |
| 39 | 9131190100 | Втулка масляный насос ведущая шестерня | 1 |
| 40 | 1131230160 | Муфта ведущая шестерня TO вал | 1 |
| 41 | 5098430030 | Шарик масляный предохранительный клапан | 1 |
| 42 | 1131400860 | Страинер масляный, масляный насос | 1 |
| 103 | 1090440470 | Болт страинер | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
