Гидроцилиндр гидроцилиндр (левый) — HITACHI EX100WD

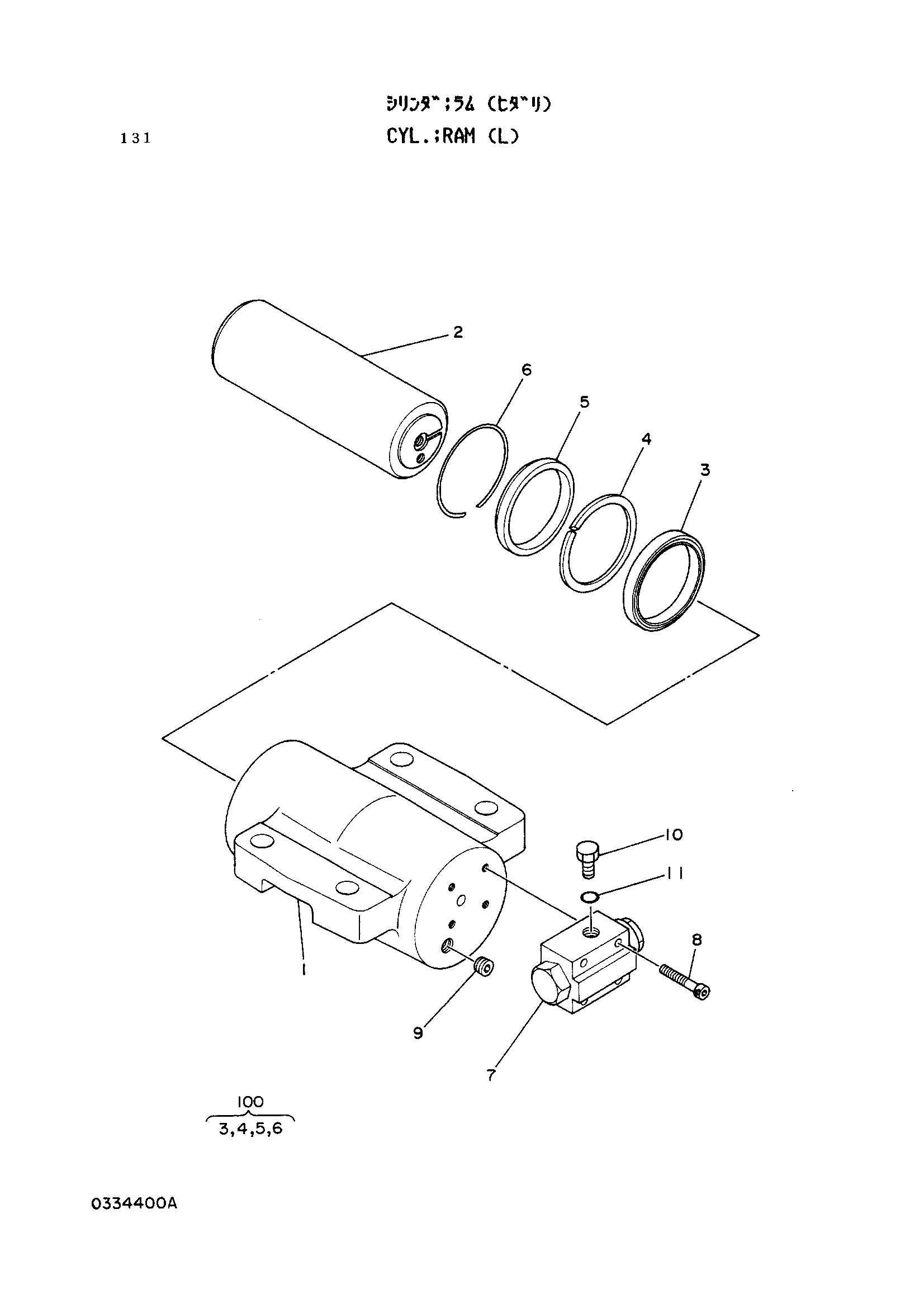

Заводская схема «Гидроцилиндр гидроцилиндр (левый)» для HITACHI EX100WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4178120 | Гидроцилиндр. гидроцилиндр (левый) | 1 | |
| 1 | 0334401 замена: 0334402 | Труба гидроцилиндра | 1 |
| 1 | 0334402 замена: 0334401 | Труба гидроцилиндра | 1 |
| 2 | 0334302 | Шток поршня | 1 |
| 3 | 0105301 | U-образная манжета | 1 |
| 4 | 0237419 | Опорное кольцо | 1 |
| 5 | 4094892 | Грязесъёмное кольцо | 1 |
| 6 | 4131267 | Стопорное кольцо | 1 |
| 7 | 4219524 | Обратный клапан | 1 |
| 8 | 0178610 | Болт с внутренним шестигранником | 4 |
| 9 | 94-2012 | Пробка | 1 |
| 10 | 0218608 | Пробка | 1 |
| 11 | 4509180 | Уплотнительное кольцо | 1 |
| 100 | 4219523 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
