Электрооборудование (1) — HITACHI EX100WD

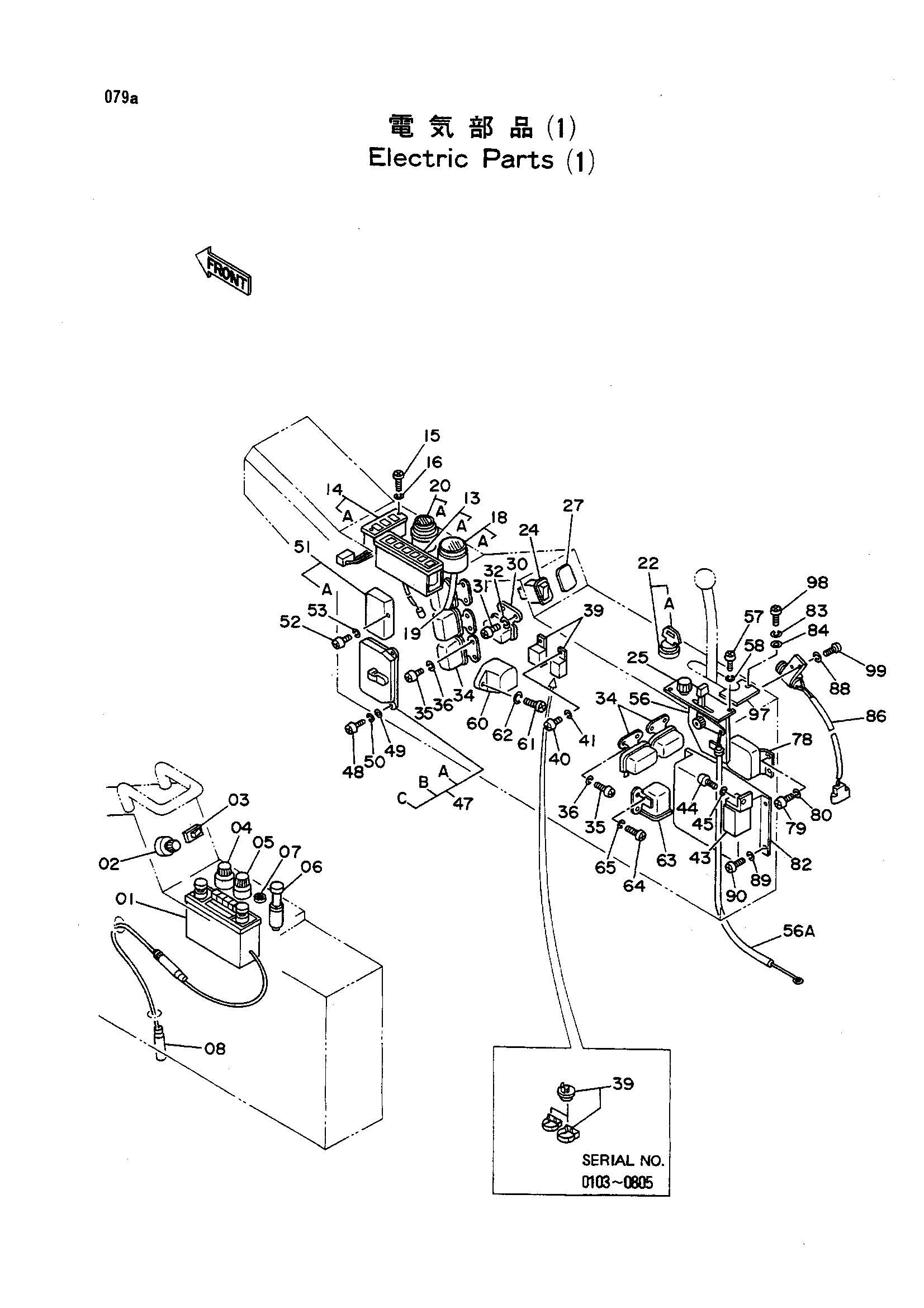

Заводская схема «Электрооборудование (1)» для HITACHI EX100WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4043976 | Радио | 1 |
| 02 | 4201802 | Выключатель (кханге OF моде) | 1 |
| 03 | 4187089 | Выключатель(аутоматик топливный управление) | 1 |
| 04 | 4209357 | Выключатель (воркинг фонарь) | 1 |
| 05 | 4196177 | Выключатель (стояночный фонарь) | 1 |
| 06 | 4184395 | Лигхтер | 1 |
| 07 | 4146754 | Резиновая прокладка | 1 |
| 08 | 4054380 | Питатель | 1 |
| 13 | 4194570 замена: 4253583 | Панель указатель | 1 |
| 13 | 4253583 замена: 4253583 | Панель указатель | 1 |
| 13A | 4260071 | Лампа | 6 |
| 14 | 4194571 | Панель указатель | 1 |
| 14A | 4260071 | Лампа | 3 |
| 15 | J850514 | Винт | 2 |
| 16 | J251005 | Пружинная шайба | 2 |
| 18 | 4195993 | Измеритель такхо | 1 |
| 18A | 4260072 | Лампа | 1 |
| 19 | 4209203 | Трос | 1 |
| 20 | 4199131 замена: 4254220 | Измеритель воздушный | 1 |
| 20 | 4254220 замена: 4254220 | Измеритель воздушный | 1 |
| 20A | 4260073 | Лампа | 1 |
| 22 | 4186743 | Выключатель запуск(с х-марк шпонка) | 1 |
| 22 | 4186745 | Выключатель запуск(с шпонка) | 1 |
| 22A | 4187757 | Шпонка запуск (NO. H800) | 1 |
| 22A | 4187759 | Шпонка запуск (NO. H800)(1=2 детали) | 1 |
| 24 | 4209356 | Выключатель (гидроцилиндр блокировка) | 1 |
| 25 | 4184397 | Выключатель (вентилятор) | 1 |
| 27 | 4209103 | Крышка (O/R выключатель) | 1 |
| 30 | 4505392 | Реле (звуковой сигнал реле) | 1 |
| 31 | M430610 | Винт | 2 |
| 32 | A590906 | Пружинная шайба | 2 |
| 34 | 4149142 | Реле | 5 |
| 35 | M430510 | Винт | 10 |
| 36 | A590905 | Пружинная шайба | 10 |
| 39 | 4046472 замена: 4215003 | Фласхер (турн хазард) | 2 |
| 39 | 4215003 замена: 4215003 | Фласхер (турн хазард) | 2 |
| 40 | M430610 | Винт | 2 |
| 41 | A590906 | Пружинная шайба | 2 |
| 43 | 4205029 | Реле | 1 |
| 44 | M430610 | Винт | 1 |
| 45 | A590906 | Пружинная шайба | 1 |
| 47 | 4209353 | Короб предохранитель | 1 |
| 47A | 4208246 | Предохранитель (1A) | 3 |
| 47B | 4195610 | Предохранитель (10A) | 9 |
| 47C | 4127781 | Предохранитель (15A) | 5 |
| 48 | J850625 | Винт | 2 |
| 49 | J250006 | Плоская шайба | 2 |
| 50 | J251006 | Пружинная шайба | 2 |
| 51 | 4209354 | Короб предохранитель | 1 |
| 51A | 4127781 | Предохранитель (15A) | 6 |
| 52 | M430510 | Винт | 2 |
| 53 | A590905 | Пружинная шайба | 2 |
| 56 | 4189169 | Контроллер(водяной кокк управление) | 1 |
| 56A | 4248908 | Трос | 1 |
| 57 | J850410 | Винт | 4 |
| 58 | J251004 | Пружинная шайба | 4 |
| 60 | 970879 | Зуммер | 1 |
| 61 | M430413 | Винт | 2 |
| 62 | A590904 | Пружинная шайба | 2 |
| 63 | 4152940 | Реле хоурметер | 1 |
| 64 | M430513 | Винт | 2 |
| 65 | A590905 | Пружинная шайба | 2 |
| 78 | 4189180 | Таймер(пре-хеатер индикатор) | 1 |
| 79 | M430610 | Винт | 2 |
| 80 | A590906 | Пружинная шайба | 2 |
| 82 | 9076270 замена: 9090925 | Блок управление | 1 |
| 82 | 9090925 замена: 9090925 | Блок управление | 1 |
| 83 | A590906 | Пружинная шайба | 2 |
| 84 | A590106 | Плоская шайба | 2 |
| 86 | 4211194 | Выключатель | 1 |
| 88 | A590904 | Пружинная шайба | 2 |
| 89 | A590906 | Пружинная шайба | 4 |
| 90 | M430610 | Винт | 4 |
| 97 | 9729659 | Кронштейн | 1 |
| 98 | J850616 | Винт | 2 |
| 99 | M430413 | Винт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
