Стояночный тормоз — HITACHI EX100W

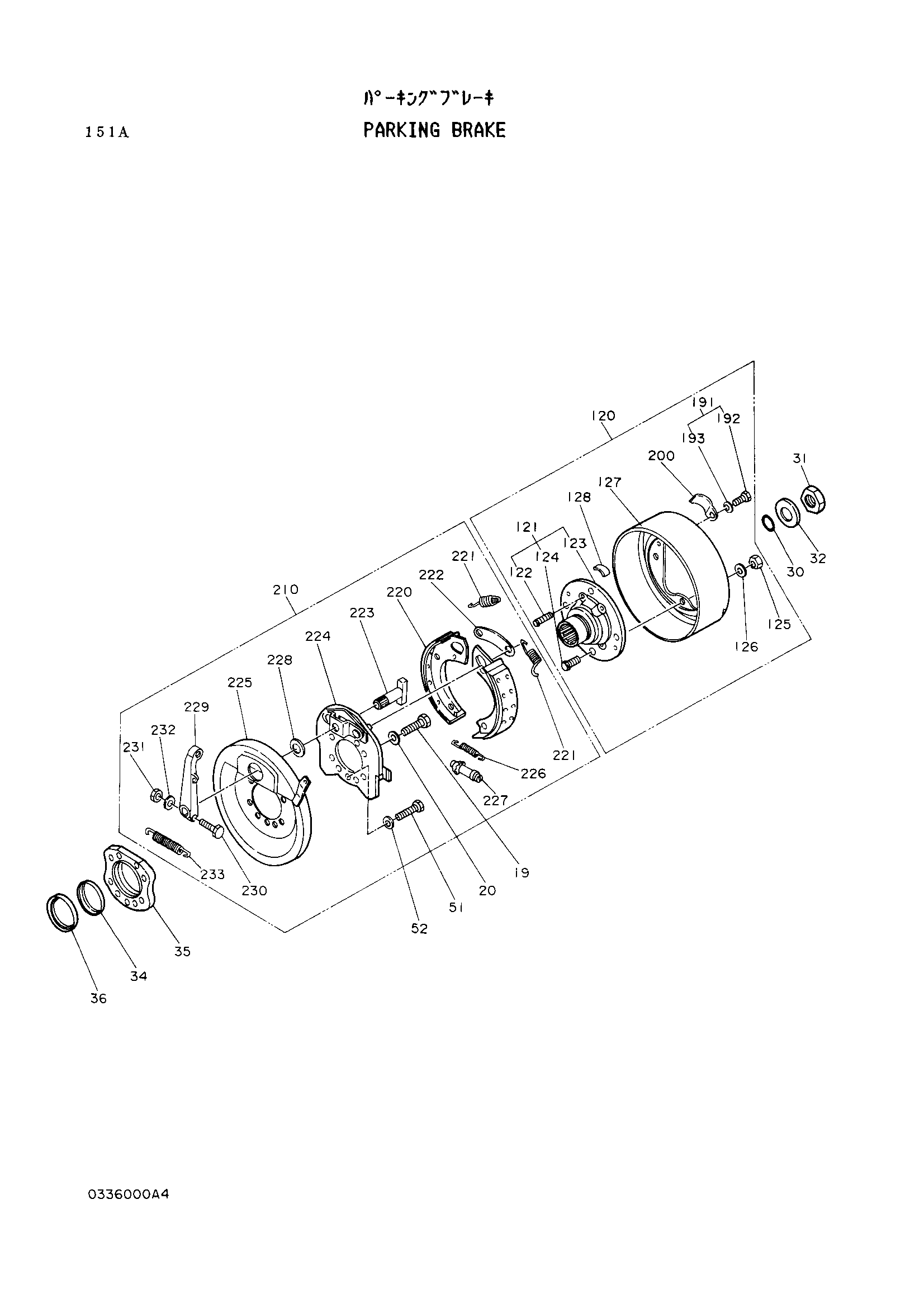

Заводская схема «Стояночный тормоз» для HITACHI EX100W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 19 | 0268417 | Болт | 4 |
| 20 | 0326516 | Плоская шайба | 4 |
| 30 | 0268402 | Уплотнительное кольцо | 1 |
| 31 | 0266503 | Стопорная гайка | 1 |
| 32 | 0268401 | Шайба | 1 |
| 34 | 0268308 | Крышка пыль | 1 |
| 35 | 0326519 | Проставка | 1 |
| 36 | 0268307 | Масляное уплотнение | 1 |
| 51 | 0326532 | Болт | 5 |
| 52 | 0326533 | Плоская шайба | 5 |
| 120 | 0326568 | Тормоз барабан в сборе | 1 |
| 121 | 0326569 | Фланец в сборе | 1 |
| 122 | 0326570 | Болт | 4 |
| 123 | 0326571 | Фланец | 1 |
| 124 | 0326572 | Болт | 4 |
| 125 | 0266757 | Гайка | 4 |
| 126 | 0326517 | Пружинная шайба | 4 |
| 127 | 0326573 | Барабан | 1 |
| 128 | 0326574 | Груз 5G | 1 |
| 128 | 0326575 | Груз 10G | 1 |
| 128 | 0326576 | Груз 15G | 1 |
| 128 | 0326577 | Груз 20G | 1 |
| 128 | 0326578 | Груз 25G | 1 |
| 128 | 0326579 | Груз 30G | 1 |
| 191 | 0326582 | Болт | 2 |
| 192 | 0326580 | Болт | 2 |
| 193 | 0268815 | Пружинная шайба | 2 |
| 200 | 0326581 | Крышка | 2 |
| 210 | 0326518 | Стояночный тормоз в сборе | 1 |
| 220 | 0366909 | Башмак в сборе | 2 |
| 221 | 0366910 | Пружина | 2 |
| 222 | 0366911 | Браке | 1 |
| 223 | 0366912 | Вал | 1 |
| 224 | 0326583 | Пластина | 1 |
| 225 | 0326584 | Крышка | 1 |
| 226 | 0366915 | Пружина | 1 |
| 227 | 0366916 | Винт | 1 |
| 228 | 0366917 | Плоская шайба | 1 |
| 229 | 0326585 | Рычаг | 1 |
| 230 | 0366907 | Болт | 1 |
| 231 | 0366908 | Гайка | 1 |
| 232 | 0266645 | Пружинная шайба | 1 |
| 233 | 0326548 | Пружина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
