Радиатор — HITACHI EX100W

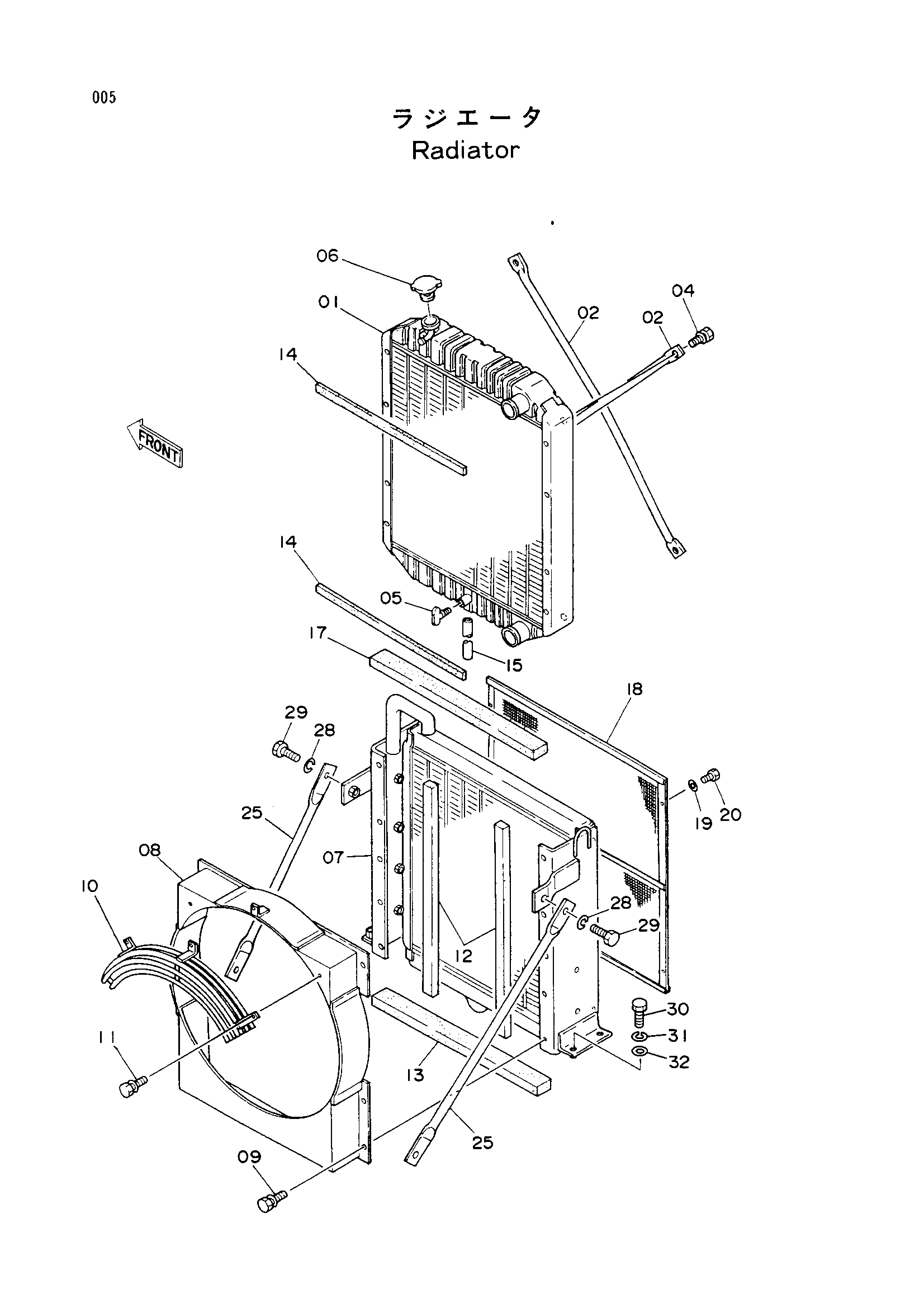

Заводская схема «Радиатор» для HITACHI EX100W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4218255 | Коре радиатор | 1 |
| 01-20 | 4194562 | Радиатор в сборе | 1 |
| 02 | 4206677 | Шток | 2 |
| 04 | 4206679 | Болт | 4 |
| 05 | 4148705 | Пробка дренажный | 1 |
| 06 | 4206093 замена: 4228160 | Колпачок | 1 |
| 06 | 4228160 | Колпачок | 1 |
| 07 | 4218256 | Масляный радиатор | 1 |
| 08 | 4218257 | Направляющая вентилятор | 1 |
| 09 | 4206678 | Болт | 10 |
| 10 | 4218258 | Защита вентилятор | 1 |
| 11 | 4206128 | Болт | 3 |
| 12 | 4206673 | Манжета | 2 |
| 13 | 4200220 | Манжета | 1 |
| 14 | 4200221 | Манжета | 2 |
| 15 | 4148706 | Шланг | 1 |
| 17 | 4206671 | Манжета | 1 |
| 18 | 4196945 | Сетка | 1 |
| 19 | 4206931 | Шайба | 4 |
| 20 | J900614 | Болт | 4 |
| 25 | 3033623 | Стойка | 2 |
| 28 | A590916 | Пружинная шайба | 4 |
| 29 | J901635 | Болт | 4 |
| 30 | J901640 | Болт | 4 |
| 31 | A590916 | Пружинная шайба | 4 |
| 32 | A590116 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
