Индепендент аутригер трубопроводы (верхняя платформа): 1 — HITACHI EX100W

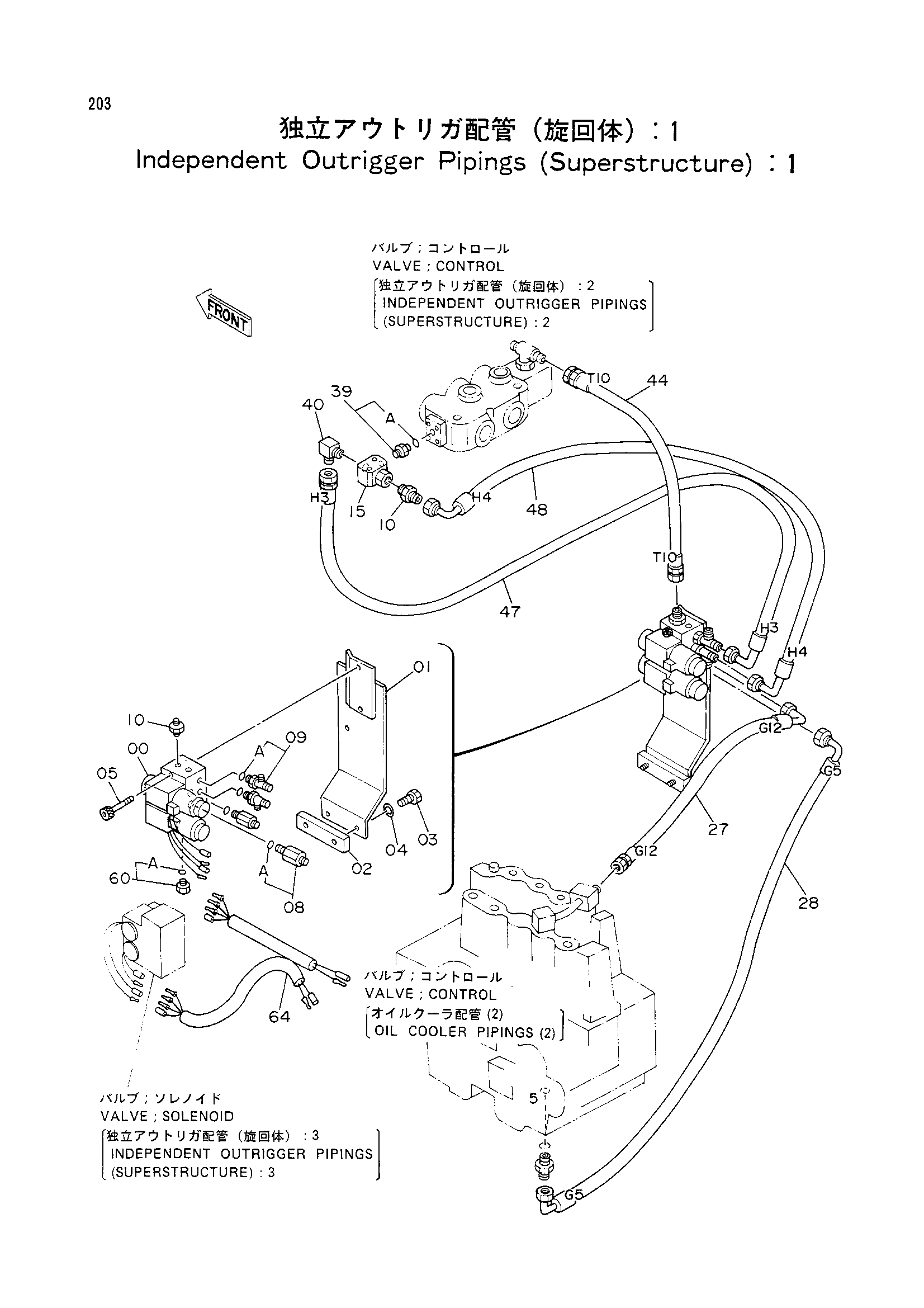

Заводская схема «Индепендент аутригер трубопроводы (верхняя платформа): 1» для HITACHI EX100W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4199095 | Электромагнитный клапан | 1 |
| 01 | 9731161 | Кронштейн | 1 |
| 02 | 4189951 | Седло винта | 1 |
| 03 | J901230 | Болт | 2 |
| 04 | A590912 | Пружинная шайба | 2 |
| 05 | M340860 | Болт с внутренним шестигранником | 2 |
| 08 | 4223934 | Адаптер | 2 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4203171 | Тройник | 2 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4154651 | Адаптер | 2 |
| 15 | 4219700 | Челночный клапан | 1 |
| 27 | 4229898 | Нейлоновый шланг (G12) | 1 |
| 28 | 4231201 | Нейлоновый шланг (G5) | 1 |
| 39 | 4152200 | Адаптер | 1 |
| 39A | 957366 | Уплотнительное кольцо | 1 |
| 40 | 4154656 | Угловой штуцер | 1 |
| 44 | 4229807 | Нейлоновый шланг (T10) | 1 |
| 47 | 4229897 | Нейлоновый шланг (H3) | 1 |
| 48 | 4231200 | Нейлоновый шланг (H4) | 1 |
| 60 | 4093624 | Пробка | 1 |
| 60A | 957366 | Уплотнительное кольцо | 1 |
| 64 | 4232458 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
