Крышка (3) — HITACHI EX100W

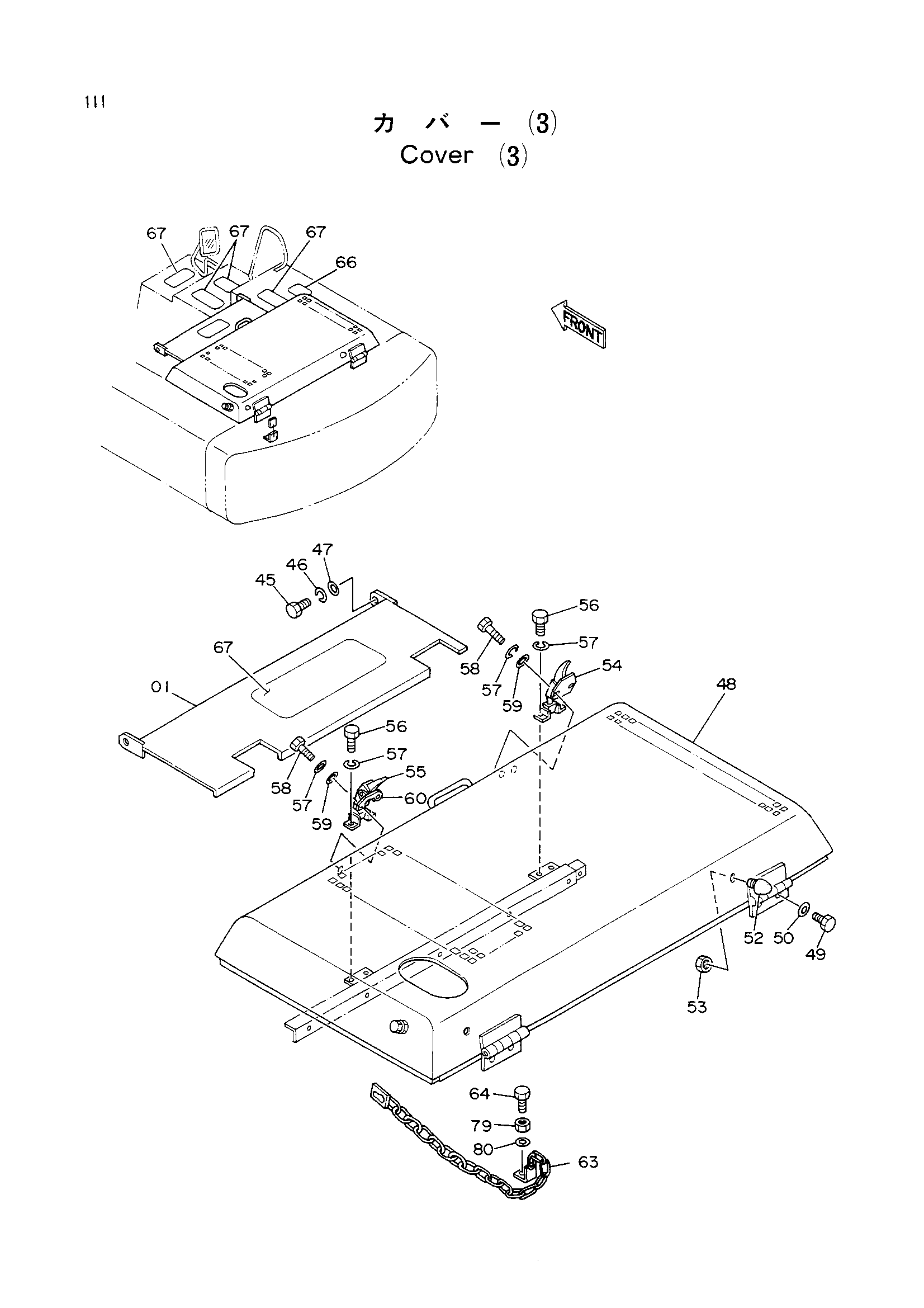

Заводская схема «Крышка (3)» для HITACHI EX100W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8037371 | Крышка | 1 |
| 45 | J901020 | Болт | 1 |
| 46 | A590110 | Шайба | 1 |
| 47 | J217083 | Шайба | 1 |
| 48 | 6008721 | Крышка | 1 |
| 49 | J901225 | Болт | 4 |
| 50 | A590112 | Шайба | 4 |
| 52 | 487195 | Ограничитель | 2 |
| 53 | J952010 | Гайка | 2 |
| 54 | 4187086 | Защёлка | 1 |
| 55 | 322831 | Защёлка | 1 |
| 56 | J900816 | Болт | 4 |
| 57 | A590908 | Пружинная шайба | 8 |
| 58 | J900825 | Болт | 4 |
| 59 | A590108 | Шайба | 4 |
| 60 | 4119658 | Анкхор | 1 |
| 63 | 9725452 | Замок | 1 |
| 64 | J901045 | Болт | 1 |
| 66 | 4121128 | Лента | 1 |
| 67 | 4073519 | Лента | 5 |
| 79 | J950010 | Гайка | 1 |
| 80 | A590110 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
