Головка блока цилиндров — HITACHI EX100W

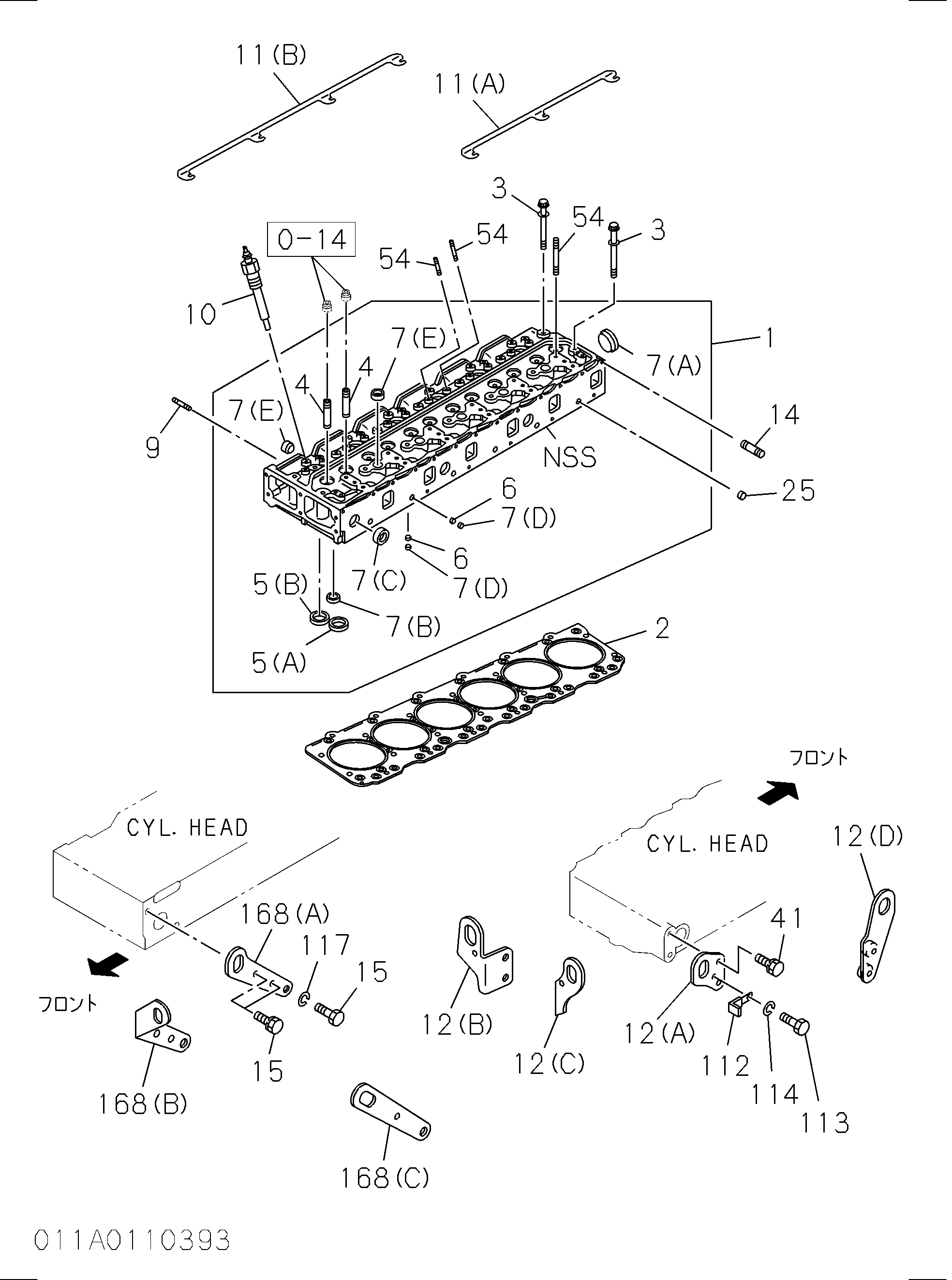

Заводская схема «Головка блока цилиндров» для HITACHI EX100W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 1111106142 | Головка в сборе гидроцилиндр | 1 |
| 2 | 1111411950 | Прокладка гидроцилиндр HD | 1 |
| 3 | 1090701010 | Болт гидроцилиндр HD TO блок | 20 |
| 3 | 1090701000 | Болт гидроцилиндр HD TO блок | 6 |
| 4 | 5117210010 | Направляющая клапан | 12 |
| 5(A) | 1117150540 | Сиденье клапан вставка | 6 |
| 5(B) | 1117110430 | Сиденье клапан вставка | 6 |
| 6 | 9096600340 | Пробка пластина | 6 |
| 7(A) | 1096000051 | Чашка сеалинг, гидроцилиндр головка | 1 |
| 7(B) | 9111291280 | Чашка сеалинг, гидроцилиндр головка | 3 |
| 7(C) | 5112190150 | Чашка сеалинг, гидроцилиндр головка | 3 |
| 7(D) | 5096000130 | Чашка сеалинг, гидроцилиндр головка | 6 |
| 7(E) | 1096000160 | Чашка сеалинг, гидроцилиндр головка | 5 |
| 7(E) | 1096000160 | Чашка сеалинг, гидроцилиндр головка | 6 |
| 9 | 9041108250 | Шпилька INL коллектор | 3 |
| 10 | 9825139289 | Пробка глов | 6 |
| 11(A) | 5197320010 | Разъём глов пробка | 1 |
| 11(B) | 5197320020 | Разъём глов пробка | 1 |
| 12(C) | 9117776121 | Подвес ENG, RR | 1 |
| 14 | 9096300260 | Шпилька EXH коллектор | 12 |
| 15 | 0500410220 | Болт подвес, передний | 1 |
| 15 | 0286810200 | Болт подвес, передний | 1 |
| 15 | 0500410220 | Болт подвес, передний | 2 |
| 15 | 0208014250 | Болт подвес, передний | 1 |
| 25 | 9111296010 | Пробка гидроцилиндр HD | 5 |
| 41 | 0500410220 | Болт ENG подвес | 2 |
| 54 | 1093000180 | Шпилька коромысло рукоять | 12 |
| 54 | 9098301630 | Шпилька коромысло рукоять | 4 |
| 112 | 9099167550 | Зажим подвес, глов жгут проводов | 1 |
| 113 | 0208006100 | Болт зажим | 1 |
| 113 | 0280806100 | Болт зажим | 1 |
| 114 | 9091505060 | Шайба LK, зажим | 1 |
| 117 | 9091505140 | Шайба LK, подвес | 1 |
| 168(A) | 5117770551 | Подвес ENG, передний | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
