Ход трубопроводы (1) — HITACHI EX100W

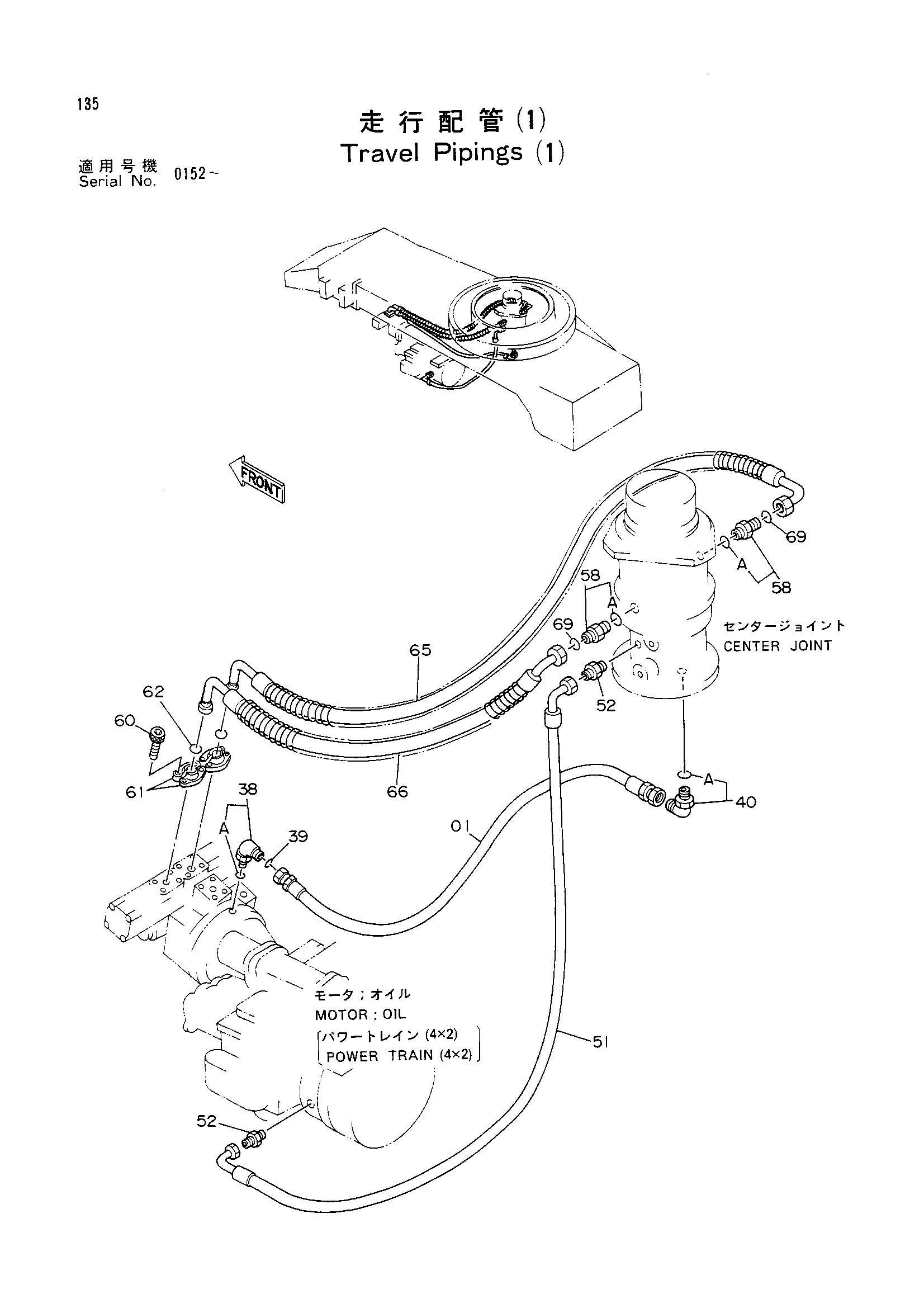

Заводская схема «Ход трубопроводы (1)» для HITACHI EX100W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4223523 | Шланг | 1 |
| 38 | 4200580 | Угловой штуцер | 1 |
| 38A | 4506418 | Уплотнительное кольцо | 1 |
| 39 | 4138938 | Уплотнительное кольцо | 2 |
| 40 | 4202112 | Угловой штуцер | 1 |
| 40A | 4509180 | Уплотнительное кольцо | 1 |
| 51 | 4209752 | Шланг | 1 |
| 52 | 4182731 | Адаптер | 2 |
| 58 | 4189619 | Адаптер | 2 |
| 58A | 4506424 | Уплотнительное кольцо | 1 |
| 60 | M341240 | Болт с внутренним шестигранником | 8 |
| 61 | 4085560 | Разъёмный фланец | 4 |
| 62 | 966993 | Уплотнительное кольцо | 2 |
| 65 | 4209709 | Шланг | 1 |
| 66 | 4209710 | Шланг | 1 |
| 69 | 4187308 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
