Пилотный трубопроводы (4-3) — HITACHI EX100W

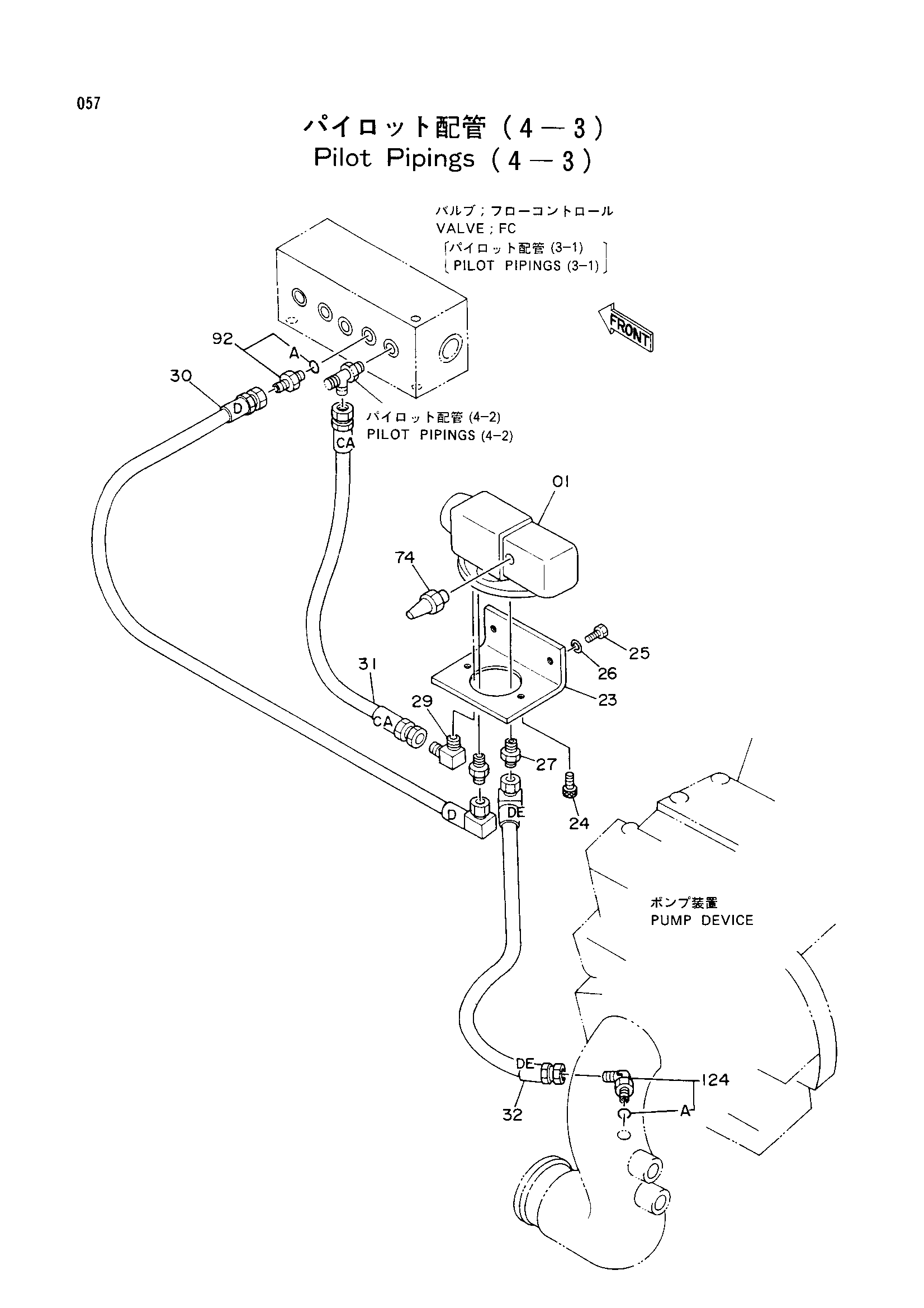

Заводская схема «Пилотный трубопроводы (4-3)» для HITACHI EX100W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4196457 | Гидрораспределитель | 1 |
| 23 | 4209477 | Кронштейн | 1 |
| 24 | M340616 | Болт с внутренним шестигранником | 2 |
| 25 | J900822 | Болт | 2 |
| 26 | A590908 | Пружинная шайба | 2 |
| 27 | 4154651 | Адаптер | 2 |
| 29 | 4154656 | Угловой штуцер | 1 |
| 30 | 4208440 | Нейлоновый шланг (D) | 1 |
| 31 | 4208441 | Нейлоновый шланг (CA) | 1 |
| 32 | 4208442 | Нейлоновый шланг (DE) | 1 |
| 74 | 4218259 | Глушитель воздушный | 1 |
| 92 | 4200468 | Адаптер | 1 |
| 92A | 4509180 | Уплотнительное кольцо | 1 |
| 124 | 4154670 | Угловой штуцер | 1 |
| 124A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
