Тормоз трубопроводы — HITACHI EX100W

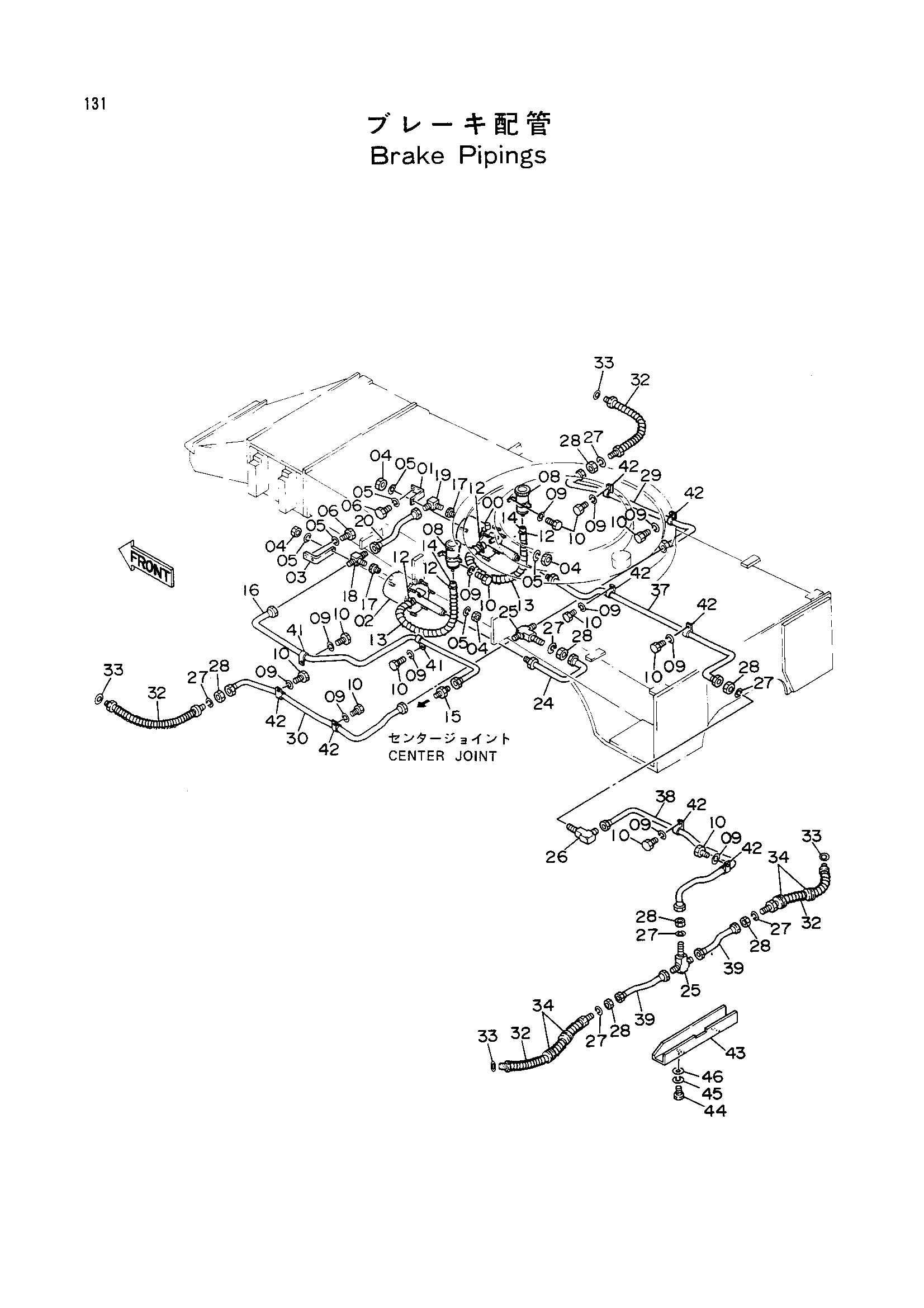

Заводская схема «Тормоз трубопроводы» для HITACHI EX100W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4180463 | Боостер | 1 |
| 01 | 4196312 | Кронштейн | 1 |
| 02 | 4186190 | Боостер | 1 |
| 03 | 4196315 | Кронштейн | 1 |
| 04 | M500807 | Гайка | 6 |
| 05 | A590908 | Пружинная шайба | 10 |
| 06 | J900814 | Болт | 4 |
| 08 | 4194439 | Гидробак | 2 |
| 09 | A590906 | Пружинная шайба | 14 |
| 10 | J900612 | Болт | 14 |
| 12 | 4514700 | Зажим шланг | 4 |
| 13 | 4149557 | Защитный кожух | 2 |
| 14 | 4196455 | Резиновый шланг | 2 |
| 15 | 4040197 | Адаптер | 1 |
| 16 | 8037177 | Трубка | 1 |
| 17 | 94-1601 | Переходник | 2 |
| 18 | 4163158 | Тройник | 1 |
| 19 | 4086584 | Угловой штуцер | 1 |
| 20 | 9726683 | Трубка | 1 |
| 24 | 9726690 | Трубка | 1 |
| 25 | 4179081 | Тройник | 2 |
| 26 | 4179075 | Угловой штуцер | 1 |
| 27 | A590912 | Пружинная шайба | 7 |
| 28 | A501210 | Гайка | 7 |
| 29 | 8037173 | Трубка | 1 |
| 30 | 8037174 | Трубка | 1 |
| 32 | 4153987 | Шланг | 4 |
| 33 | 987857 | Манжета | 4 |
| 34 | 4205136 | Резиновая втулка | 4 |
| 37 | 8037280 | Трубка | 1 |
| 38 | 8037206 | Трубка | 1 |
| 39 | 8033930 | Трубка | 2 |
| 41 | 4000855 | Зажим трубка | 2 |
| 42 | 4000853 | Зажим трубка | 8 |
| 43 | 3039628 | Крышка | 1 |
| 44 | J901020 | Болт | 4 |
| 45 | A590910 | Пружинная шайба | 4 |
| 46 | A590110 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
