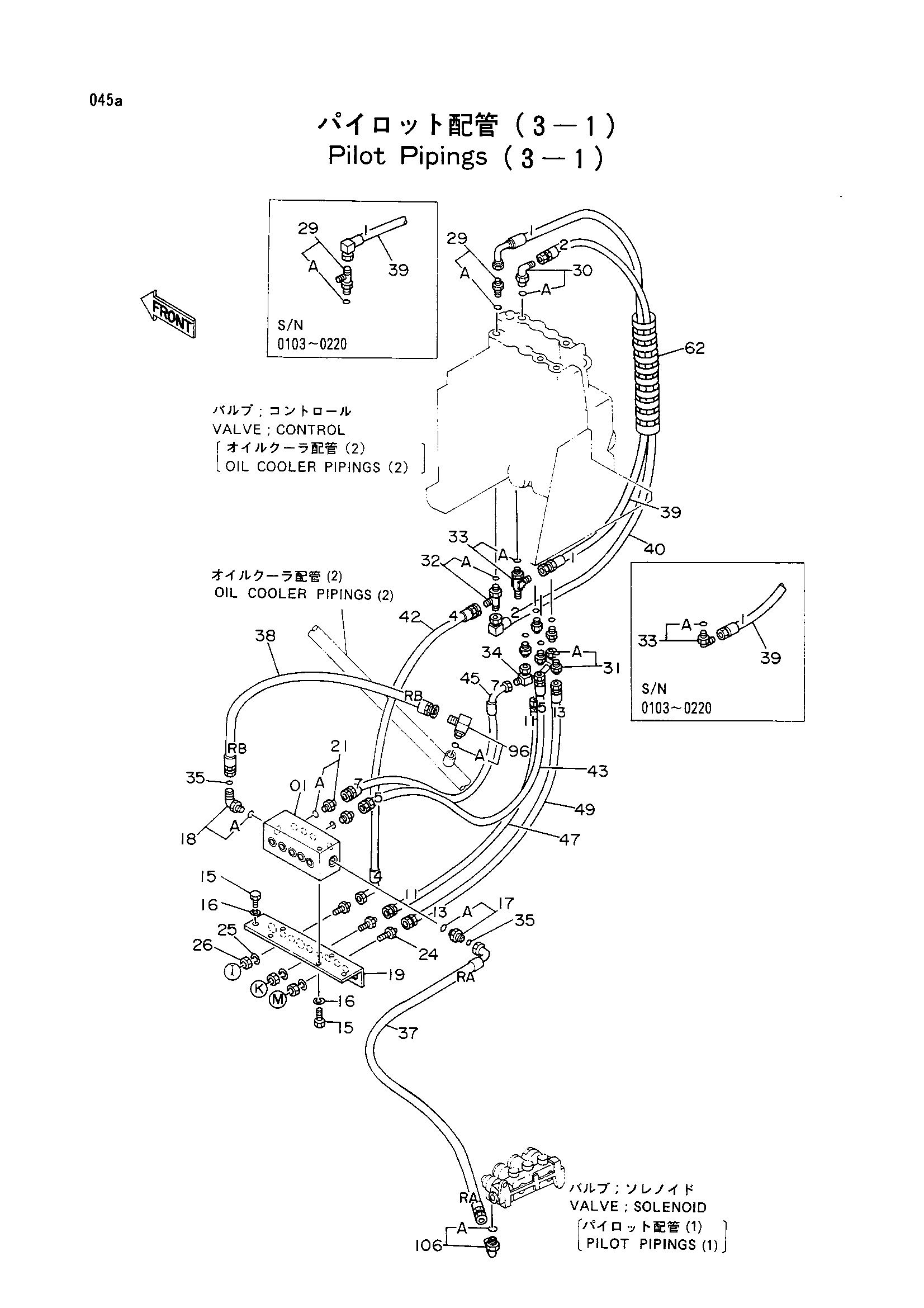

Пилотный трубопроводы (3-1) — HITACHI EX100W
Заводская схема «Пилотный трубопроводы (3-1)» для HITACHI EX100W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4192576 | Клапан регулировочный | 1 |
| 15 | J901020 | Болт | 6 |
| 16 | A590910 | Пружинная шайба | 6 |
| 17 | 4189602 | Адаптер | 1 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | 4200580 | Угловой штуцер | 1 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | 3039491 | Кронштейн | 1 |
| 21 | 4200466 | Адаптер | 2 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | 4202532 | Адаптер | 3 |
| 25 | A590916 | Пружинная шайба | 3 |
| 26 | 4202531 | Гайка | 3 |
| 29 | 4202422 | Адаптер | 1 |
| 29 | 4208910 | Тройник | 1 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | 4208913 | Угловой штуцер | 1 |
| 30A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | 4200466 | Адаптер | 5 |
| 31A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | 4205363 | Тройник | 1 |
| 32A | 4509180 | Уплотнительное кольцо | 1 |
| 33 | 4154671 | Угловой штуцер | 1 |
| 33 | 4205363 | Тройник | 1 |
| 33A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | 8038382 | Трубка | 1 |
| 35 | 4138938 | Уплотнительное кольцо | 2 |
| 37 | 4208421 | Нейлоновый шланг (RA) | 1 |
| 38 | 4208410 | Нейлоновый шланг (RB) | 1 |
| 39 | 4208411 замена: 4202422 | Нейлоновый шланг (1) | 1 |
| 39 | 4208411 замена: 4205363 | Нейлоновый шланг (1) | 1 |
| 39 | 4208411 замена: 4282930 | Нейлоновый шланг (1) | 1 |
| 39 | 4208411 замена: 4283165 | Нейлоновый шланг (1) | 1 |
| 39 | 4283165 | Нейлоновый шланг (1) | 1 |
| 40 | 4208412 | Нейлоновый шланг (2) | 1 |
| 42 | 4208414 | Нейлоновый шланг (4) | 1 |
| 43 | 4203016 | Нейлоновый шланг (5) | 1 |
| 45 | 4208416 | Нейлоновый шланг (7) | 1 |
| 47 | 4208418 | Нейлоновый шланг (11) | 1 |
| 49 | 4203018 | Нейлоновый шланг (13) | 1 |
| 62 | 4044420 | Защитный кожух | 1 |
| 96 | 4202112 | Угловой штуцер | 1 |
| 96A | 4509180 | Уплотнительное кольцо | 1 |
| 106 | 4200580 | Угловой штуцер | 1 |
| 106A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
