Шасси — HITACHI EX100W

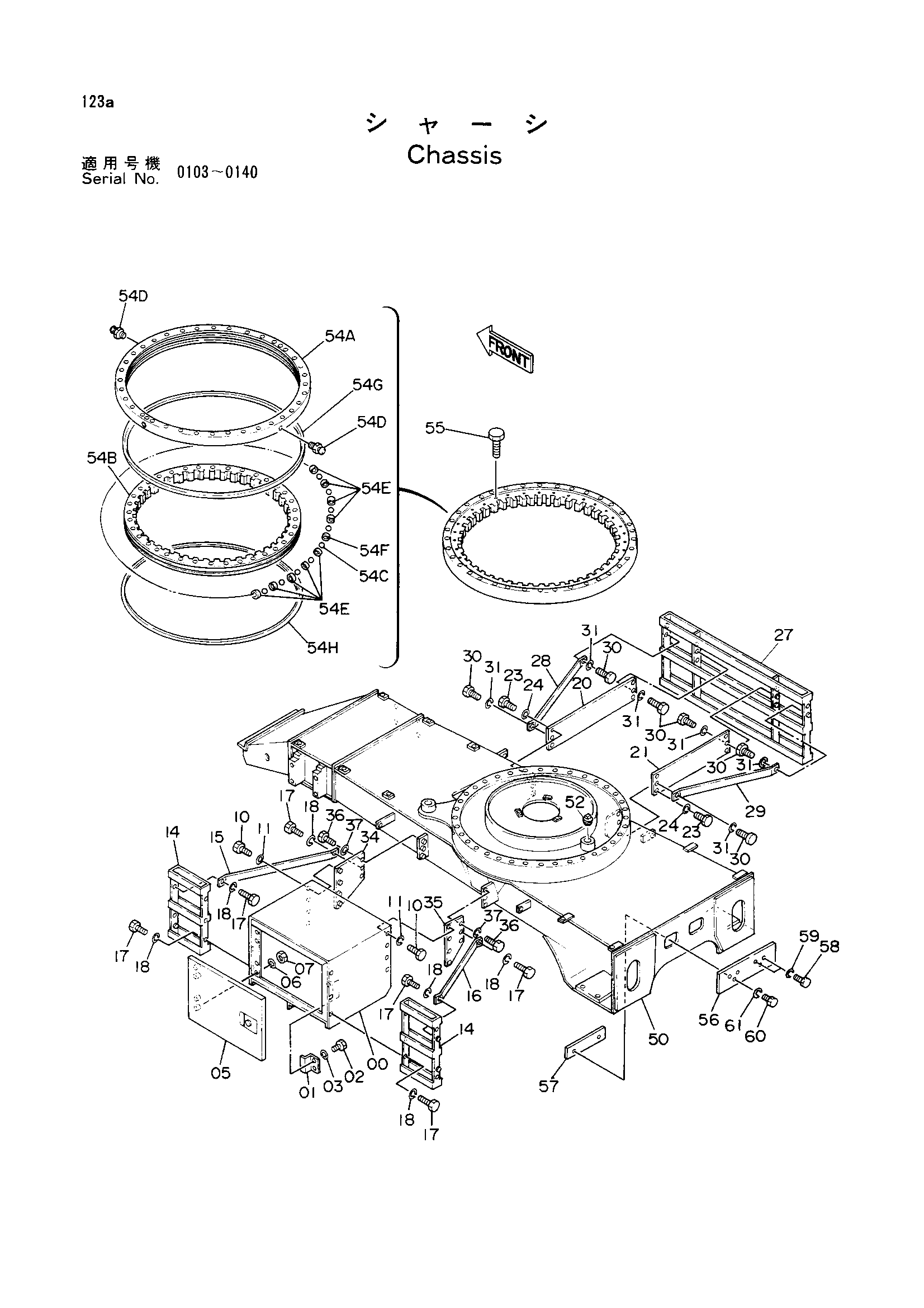

Заводская схема «Шасси» для HITACHI EX100W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7018670 замена: 7019504 | Ящик для инструментов | 1 |
| 00 | 7018670 замена: 7019505 | Ящик для инструментов | 1 |
| 00 | 7019504 | Ящик для инструментов | 1 |
| 01 | 4209836 | Ограничитель | 1 |
| 02 | J901230 | Болт | 2 |
| 03 | A590912 | Пружинная шайба | 2 |
| 05 | 7017384 | Крышка | 1 |
| 05 | 7019505 | Крышка | 1 |
| 06 | A590912 | Пружинная шайба | 4 |
| 07 | J950012 | Гайка | 4 |
| 10 | J901230 | Болт | 8 |
| 11 | A590912 | Пружинная шайба | 8 |
| 14 | 8039529 | Ступень | 2 |
| 15 | 4209880 | Стойка | 1 |
| 16 | 4209879 | Стойка | 1 |
| 17 | J901230 | Болт | 10 |
| 18 | A590912 | Пружинная шайба | 10 |
| 20 | 4209881 | Кронштейн | 1 |
| 21 | 4196454 | Кронштейн | 1 |
| 23 | J901230 | Болт | 4 |
| 24 | A590912 | Пружинная шайба | 4 |
| 27 | 7018652 | Ступень | 1 |
| 28 | 4209880 | Стойка | 1 |
| 29 | 4209879 | Стойка | 1 |
| 30 | J901230 | Болт | 10 |
| 31 | A590912 | Пружинная шайба | 10 |
| 34 | 9728669 | Кронштейн | 1 |
| 35 | 9728670 | Кронштейн | 1 |
| 36 | J901230 | Болт | 4 |
| 37 | A590912 | Пружинная шайба | 4 |
| 50 | 6008709 | Рама шасси | 1 |
| 52 | J75214 | Пробка | 1 |
| 54A-H | 6008417 | Подшипник. свингкиркл | 1 |
| 54C | 4127741 | Шарик (1=109 детали) | 1 |
| 54D | J75481 | Штуцер | 2 |
| 54E | 4127708 | Опора | 99 |
| 54F | 4127707 | Опора | 10 |
| 54G | 4188127 | Уплотнение | 1 |
| 54H | 4188128 | Уплотнение | 1 |
| 55 | J931600 | Болт | 36 |
| 56 | 4209833 | Пластина | 1 |
| 57 | 4209834 | Седло винта | 2 |
| 58 | J901050 | Болт | 4 |
| 59 | A590910 | Пружинная шайба | 4 |
| 60 | J901225 | Болт | 2 |
| 61 | A590912 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
