Гидрораспределитель (3/5) — HITACHI EX100W

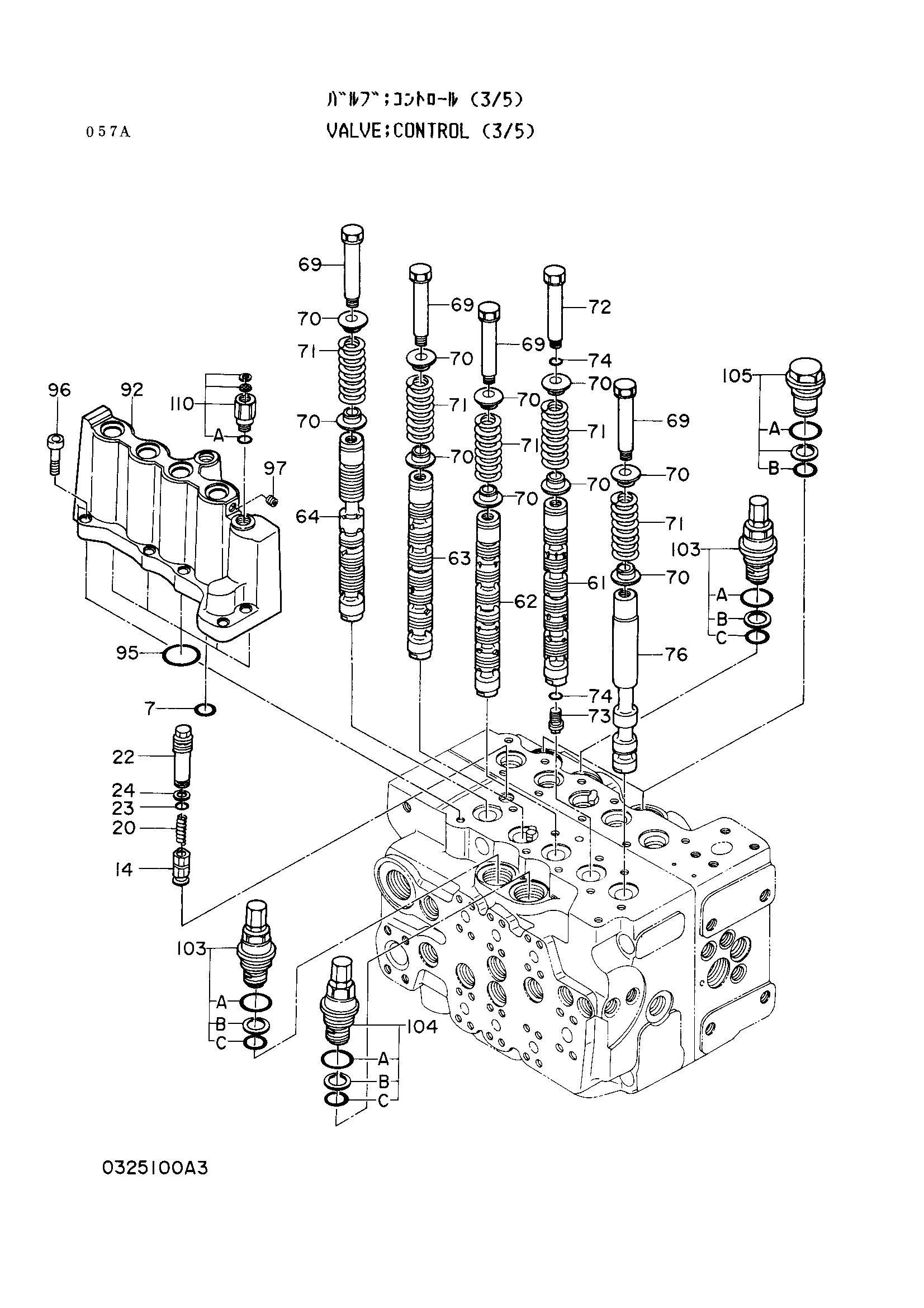

Заводская схема «Гидрораспределитель (3/5)» для HITACHI EX100W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4191114 | Гидрораспределитель (3/5) | 1 | |
| 7 | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 0309407 | Клапан | 1 |
| 20 | 0309413 | Пружина | 1 |
| 22 | 0309415 замена: 0357607 | Пробка | 1 |
| 22 | 0357607 | Пробка | 1 |
| 23 | 4506412 | Уплотнительное кольцо | 1 |
| 24 | 0309416 | Опорное кольцо | 1 |
| 69 | 0309441 | Болт | 4 |
| 70 | 0309442 | Сиденье | 10 |
| 71 | 0309443 | Пружина | 5 |
| 72 | 0325109 | Болт | 1 |
| 73 | 0325110 | Пробка | 1 |
| 74 | 4506408 | Уплотнительное кольцо | 2 |
| 76 | 0309444 | Золотник | 1 |
| 92 | 0309451 | Корпус | 1 |
| 95 | 0309454 | Уплотнительное кольцо | 5 |
| 96 | 0309455 | Болт с внутренним шестигранником | 10 |
| 97 | 0309456 | Пробка | 1 |
| 103 | 0309459 замена: 0357604 | Клапан | 2 |
| 103 | 0357604 замена: 4265364 | Клапан | 2 |
| 103 | 4265364 | Предохранительный клапан | 2 |
| 103A | 4506428 | Уплотнительное кольцо | 1 |
| 103B | 4263183 | Опорное кольцо | 1 |
| 103C | 4506420 | Уплотнительное кольцо | 1 |
| 104 | 0309460 замена: 0357605 | Клапан | 1 |
| 104 | 0357605 замена: 4254180 | Клапан | 1 |
| 104 | 4254180 замена: 4265365 | Предохранительный клапан | 1 |
| 104 | 4265365 | Предохранительный клапан | 1 |
| 104A | 4506428 | Уплотнительное кольцо | 1 |
| 104B | 4263183 | Опорное кольцо | 1 |
| 104C | 4506420 | Уплотнительное кольцо | 1 |
| 105 | 0309461 | Пробка | 2 |
| 105A | 4506428 | Уплотнительное кольцо | 1 |
| 105B | 4506420 | Уплотнительное кольцо | 1 |
| 110 | 0328506 | Адаптер | 1 |
| 110A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
