Система вентиляции — HITACHI EX100W

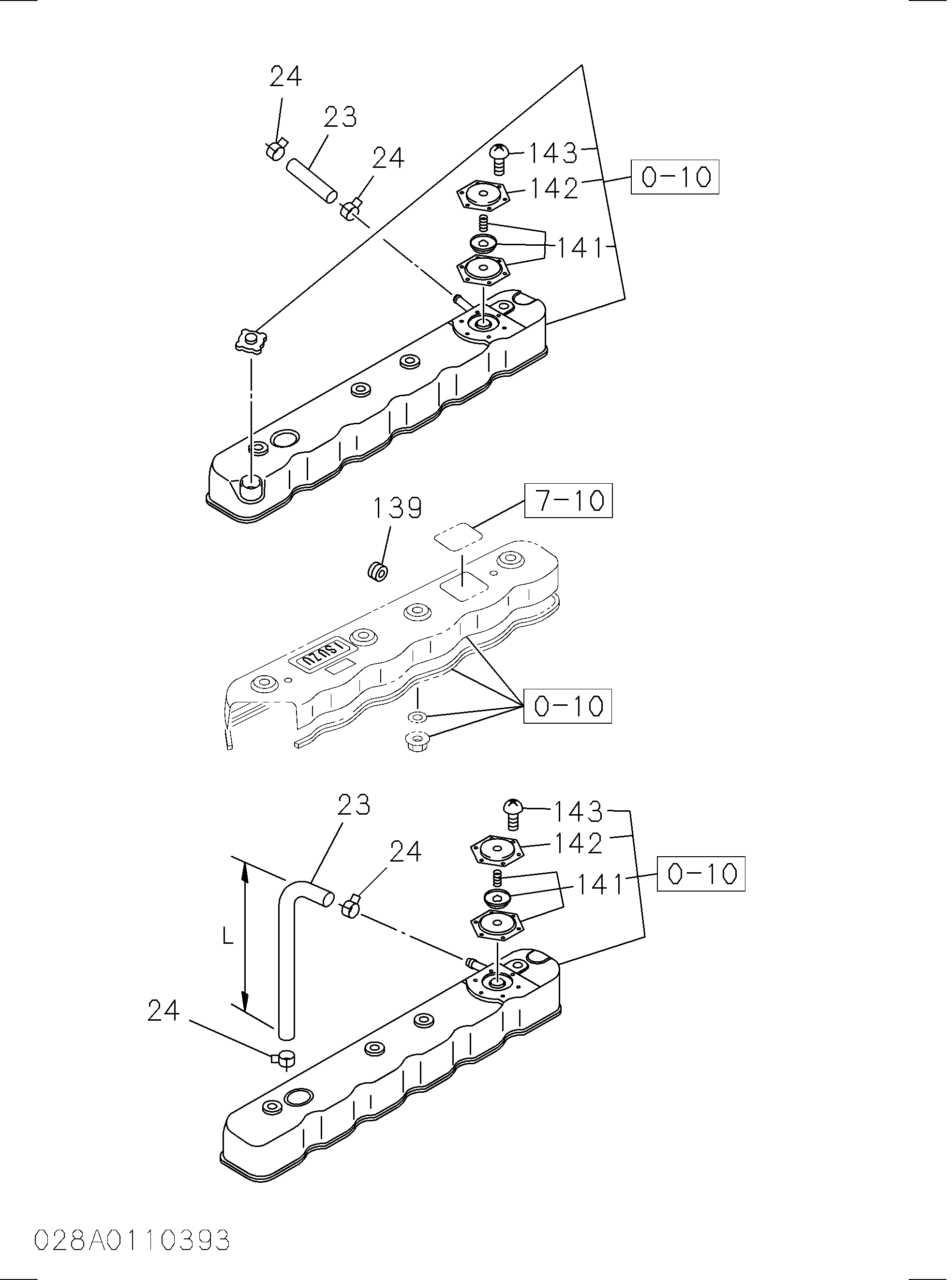

Заводская схема «Система вентиляции» для HITACHI EX100W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1(B) | 1117401310 | Сапун воздушный | 1 |
| 23 | 1093604390 | Шланг резиновый, вентилатор трубка | 1 |
| 24 | 9097150670 | Зажим резиновый шланг, вентилатор | 1 |
| 90 | 9099156661 | Зажим резиновый шланг | 1 |
| 90 | 1097040570 | Зажим резиновый шланг | 2 |
| 93(B) | 1117420201 | Трубка дренажный | 1 |
| 94 | 5093609780 | Шланг сапун TO трубка | 1 |
| 94 | 1093661330 | Шланг сапун TO трубка | 1 |
| 96 | 8942351570 | Втулка дист, зажим | 2 |
| 101 | 9091105080 | Гайка кронштейн, воздушный сапун | 2 |
| 102 | 9091505080 | Шайба LK, кронштейн | 2 |
| 105(A) | 9091505080 | Шайба LK, кронштейн | 2 |
| 106 | 0208006250 | Болт дренажный трубка | 2 |
| 106 | 0208008140 | Болт дренажный трубка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
