Воздушный трубопроводы (1) — HITACHI EX100W

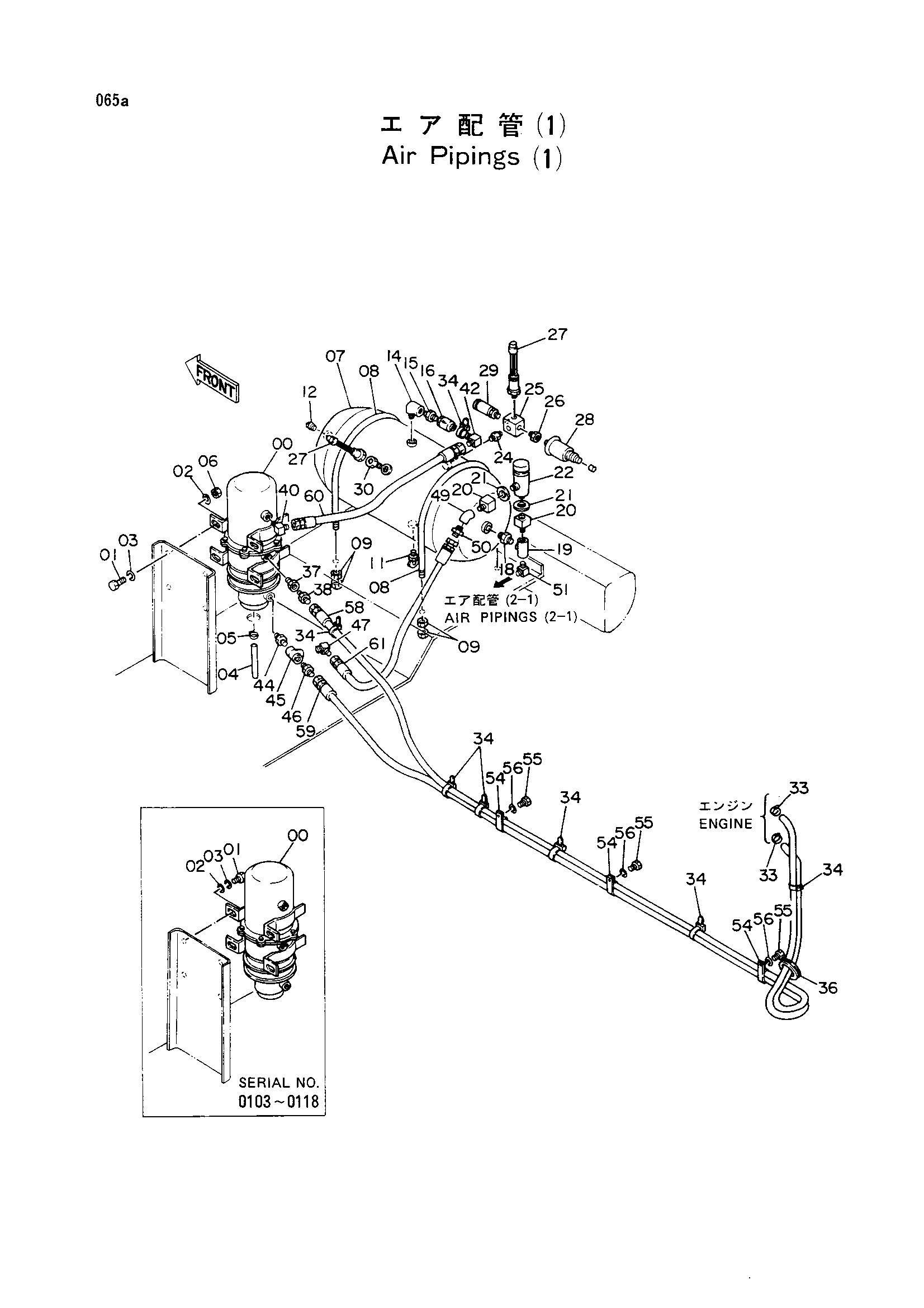

Заводская схема «Воздушный трубопроводы (1)» для HITACHI EX100W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4172203 | Осушитель воздушный | 1 |
| 01 | J901022 | Болт | 4 |
| 02 | A590110 | Шайба | 4 |
| 03 | A590910 | Пружинная шайба | 4 |
| 04 | 4209106 | Шланг | 1 |
| 05 | 4514699 | Зажим шланг | 1 |
| 06 | J950010 | Гайка | 4 |
| 07 | 4172102 | Бак воздушный | 1 |
| 08 | 4151541 | U-образный болт | 2 |
| 09 | J950010 | Гайка | 8 |
| 11 | 4172103 | Клапан дренажный | 1 |
| 12 | 94-2024 | Пробка | 1 |
| 14 | 94-0632 | Угловой штуцер | 1 |
| 15 | 94-1902 | Адаптер | 1 |
| 16 | 986953 | Обратный клапан | 1 |
| 18 | 94-1902 | Адаптер | 1 |
| 19 | 94-0661 | Тройник | 1 |
| 20 | 499820 | Адаптер | 2 |
| 21 | 984219 | Уплотнение шайба 20 | 2 |
| 22 | 4092238 | Регулятор | 1 |
| 24 | 94-1908 | Адаптер | 1 |
| 25 | 4165163 | Блок | 1 |
| 26 | 94-1600 | Переходник | 1 |
| 27 | 4206449 | Выключатель прес | 2 |
| 28 | 4168339 | Блок | 1 |
| 29 | 986952 | Клапан защитный | 1 |
| 30 | 94-1608 | Переходник | 1 |
| 33 | 4514700 | Зажим шланг | 2 |
| 34 | 4055312 | Ленточный зажим | 7 |
| 36 | 4209294 | Резиновая втулка | 1 |
| 36 | 4509404 | Резиновая втулка | 1 |
| 37 | 94-1602 | Переходник | 1 |
| 38 | 4154652 | Адаптер | 1 |
| 40 | 4207744 | Угловой штуцер | 1 |
| 42 | 4154657 | Угловой штуцер | 1 |
| 44 | 94-1901 | Адаптер | 1 |
| 45 | 94-0661 | Тройник | 1 |
| 46 | 4154652 | Адаптер | 1 |
| 47 | 4182734 | Угловой штуцер | 1 |
| 49 | 94-0601 | Угловой штуцер | 1 |
| 50 | 4156430 | Адаптер | 1 |
| 51 | 4154657 | Угловой штуцер | 1 |
| 54 | 4190282 | Зажим | 3 |
| 55 | J901016 | Болт | 3 |
| 56 | A590910 | Пружинная шайба | 3 |
| 58 | 4209928 | Шланг | 1 |
| 59 | 4209929 | Шланг | 1 |
| 60 | 4209791 | Шланг | 1 |
| 61 | 4209790 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
