Пилотный клапан (левый) — HITACHI EX100W

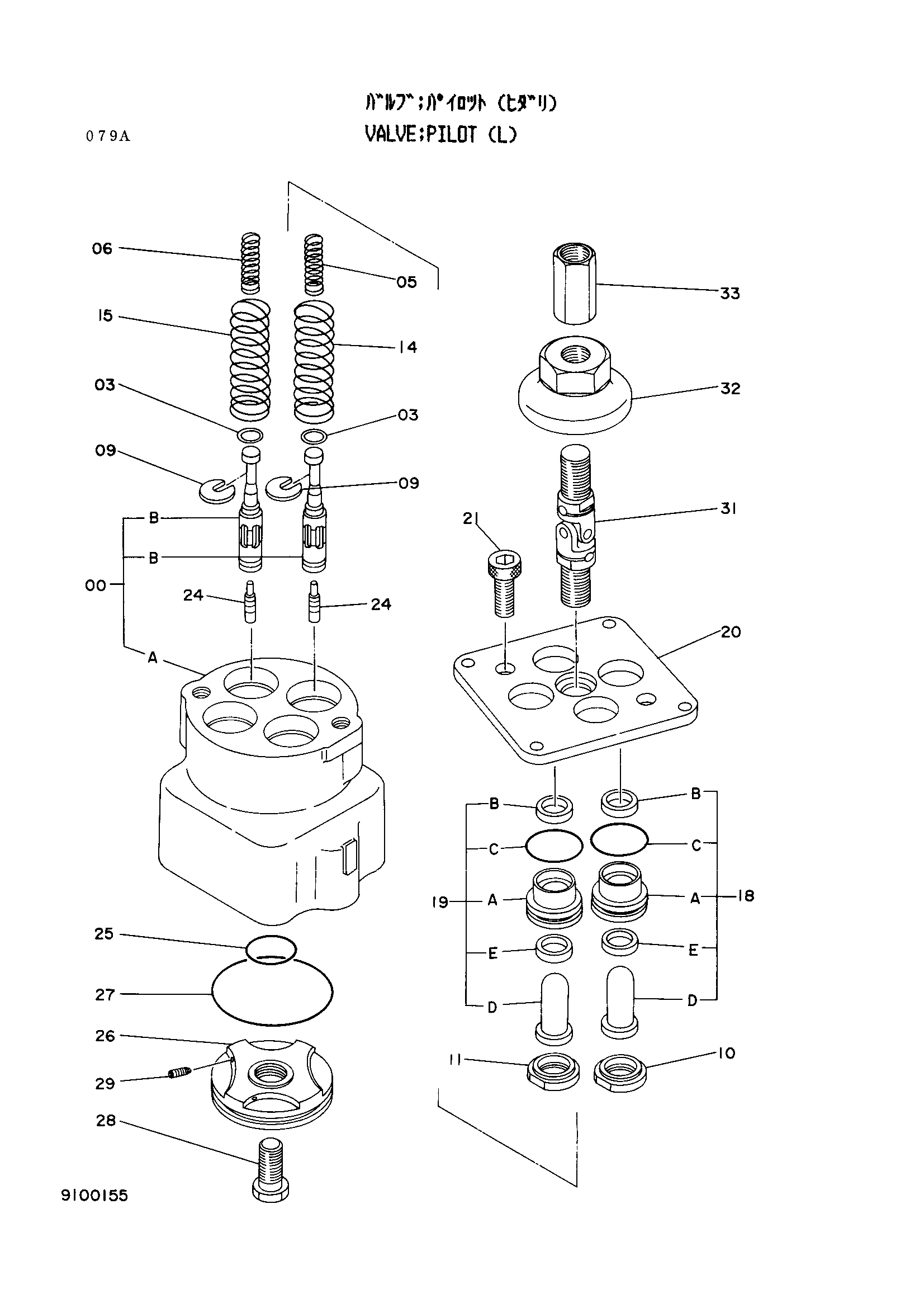

Заводская схема «Пилотный клапан (левый)» для HITACHI EX100W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9100155 | Пилотный клапан | 1 | |
| 00 | 7024082 | Корпус в сборе | 1 |
| 00 | 7024721 | Корпус в сборе | 1 |
| 03 | 4173208 | Регулировочная шайба | 20 |
| 05 | 4201915 | Пружина сжатия (1, 3 порт) | 2 |
| 06 | 4166686 | Пружина сжатия (2, 4 порт) | 2 |
| 09 | 4177777 | Проставка | 4 |
| 10 | 4179257 | Направляющая пружины (1, 3 порт) | 2 |
| 11 | 4177896 | Направляющая пружины (2, 4 порт) | 2 |
| 14 | 4210793 | Пружина сжатия (1, 3 порт) | 2 |
| 15 | 4210794 | Пружина сжатия (2, 4 порт) | 2 |
| 18 | 9089809 | Пусхер в сборе (1, 3 порт) | 2 |
| 18A | 3047989 | Втулка | 1 |
| 18B | 4191490 | Пылезащитное уплотнение | 1 |
| 18C | A810025 | Уплотнительное кольцо | 1 |
| 18D | 3037551 | Толкатель | 1 |
| 18E | 4240151 | Масляное уплотнение | 1 |
| 19 | 9089808 | Пусхер в сборе (2, 4 порт) | 2 |
| 19A | 3047989 | Втулка | 1 |
| 19B | 4191490 | Пылезащитное уплотнение | 1 |
| 19C | A810025 | Уплотнительное кольцо | 1 |
| 19D | 3037552 | Толкатель | 1 |
| 19E | 4240151 | Масляное уплотнение | 1 |
| 20 | 4184930 | Пластина | 1 |
| 21 | 4259780 | Болт с внутренним шестигранником | 2 |
| 24 | 4184929 | Поршень | 4 |
| 25 | 984338 | Уплотнительное кольцо | 1 |
| 26 | 4269584 | Пластина | 1 |
| 26 | 4280624 | Пластина | 1 |
| 27 | A810060 | Уплотнительное кольцо | 1 |
| 28 | M341225 | Болт с внутренним шестигранником | 1 |
| 29 | 4269638 | Дроссель | 2 |
| 31 | 4183035 замена: 4285209 | Соединение универсальный | 1 |
| 31 | 4285209 | Соединение универсальный | 1 |
| 32 | 4184931 | Кулачок | 1 |
| 33 | 4182067 | Соединение винт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
