Масляный радиатор и масляный фильтр — HITACHI EX100W

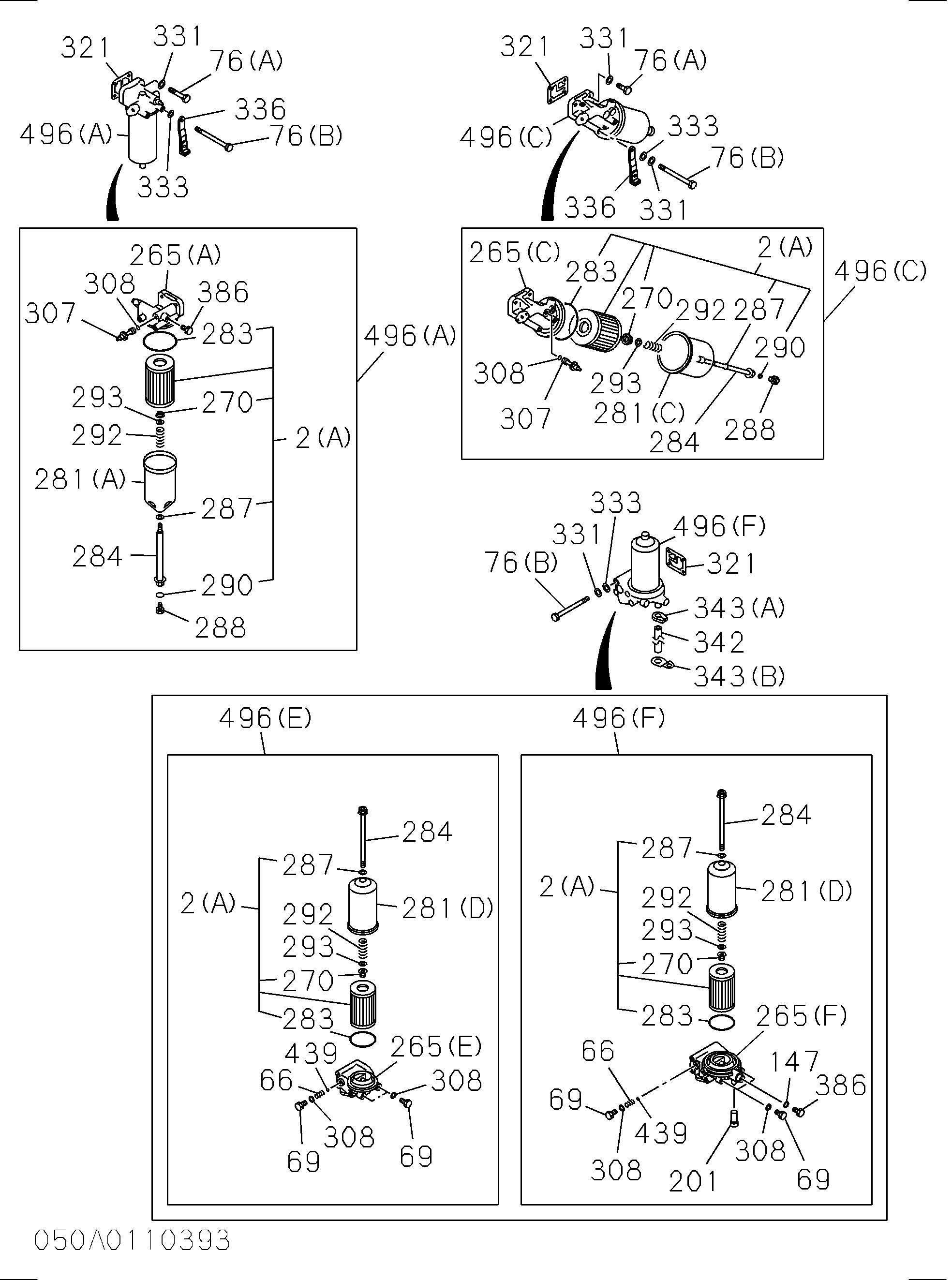

Заводская схема «Масляный радиатор и масляный фильтр» для HITACHI EX100W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 2(C) | 1132400750 | Элемент масляный фильтр | 1 |
| 76(A) | 0501410400 | Болт масляный фильтр | 2 |
| 76(A) | 0286810400 | Болт масляный фильтр | 2 |
| 76(B) | 9098009281 | Болт масляный фильтр | 2 |
| 102(B) | 1217002481 | Радиатор в сборе масляный | 1 |
| 103(A) | 0501408450 | Болт масляный радиатор | 12 |
| 103(A) | 0501408280 | Болт масляный радиатор | 15 |
| 103(B) | 1090300910 | Болт масляный радиатор | 2 |
| 107 | 9091605080 | Шайба PL, масляный радиатор | 1 |
| 110 | 1112810281 | Корпус корпус, масляный радиатор | 1 |
| 111 | 1112820190 | Коре масляный радиатор | 1 |
| 115 | 9091114100 | Гайка элемент | 4 |
| 116 | 9091645100 | Шайба PL, элемент | 4 |
| 189 | 9132630100 | Пробка бйпасс клапан | 1 |
| 190 | 9095622150 | Прокладка пробка, бйпасс клапан | 1 |
| 191 | 5095800920 | Пружина бйпасс клапан | 1 |
| 192 | 5112880010 | Клапан бйпасс | 1 |
| 193 | 5096050170 | Пробка тапер | 2 |
| 204 | 8942059861 | Болт кронштейн | 1 |
| 204 | 0280808600 | Болт кронштейн | 1 |
| 265(D) | 1132120931 | Корпус масляный фильтр | 1 |
| 307 | 1132600621 | Клапан оверфлов | 1 |
| 308 | 1096231630 | Прокладка клапан, оверфлов | 1 |
| 321 | 1132191940 | Прокладка масляный фильтр TO C/BL | 1 |
| 333 | 9095720100 | Прокладка масляный фильтр | 2 |
| 375 | 9095622150 | Прокладка | 1 |
| 386 | 1090003410 | Пробка масляный фильтр | 1 |
| 444 | 1112820140 | Прокладка элемент TO корпус | 2 |
| 469 | 1112820120 | Прокладка масляный радиатор TO C/BL | 1 |
| 496(D) | 1132005503 | Фильтр в сборе масляный | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
