Пилотный трубопроводы для запасные педаль <без аутригер> — HITACHI EX100W

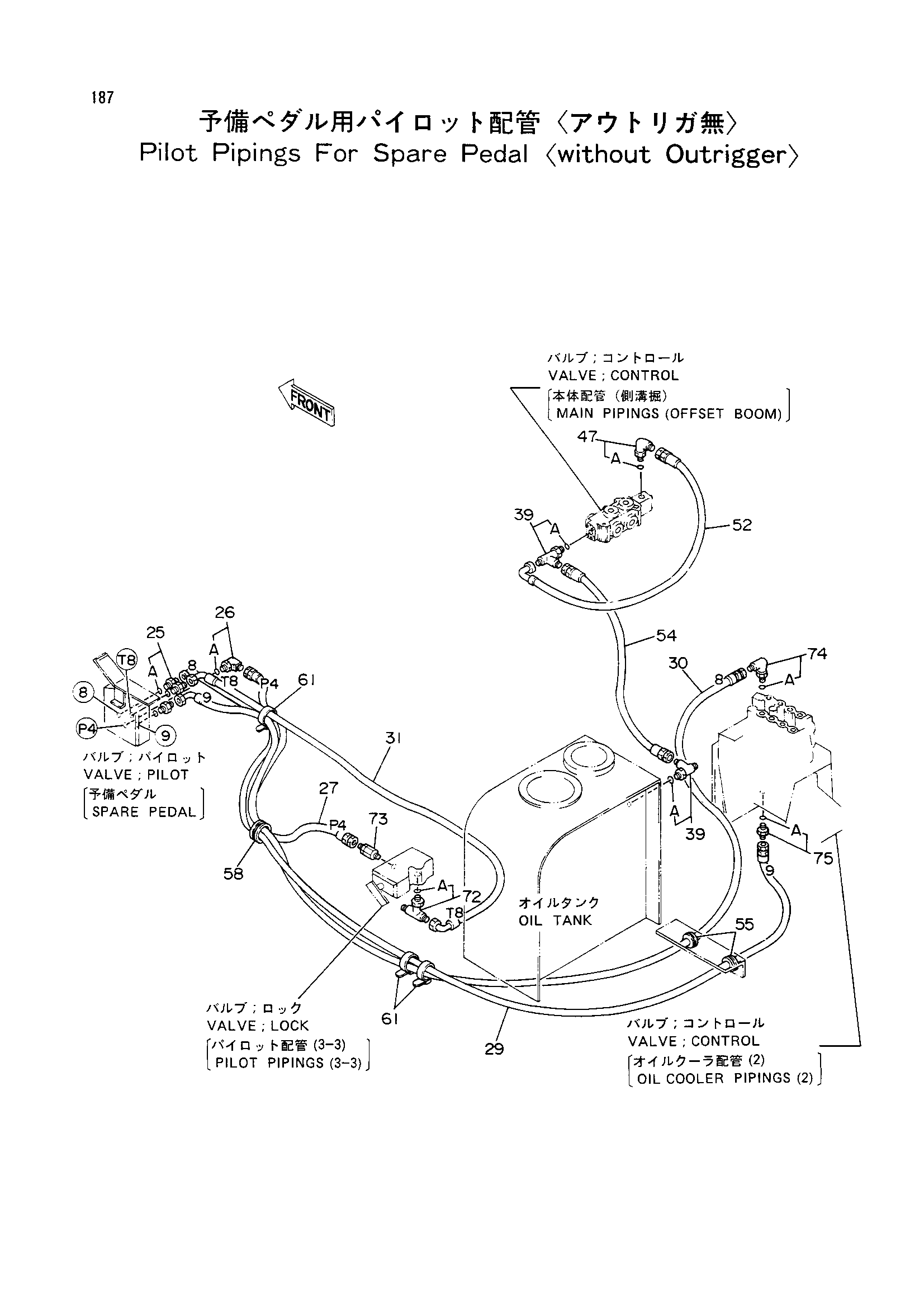

Заводская схема «Пилотный трубопроводы для запасные педаль <без аутригер>» для HITACHI EX100W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 25 | 4200467 | Адаптер | 3 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4156434 | Угловой штуцер | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 4219351 | Нейлоновый шланг | 1 |
| 29 | 4219353 | Нейлоновый шланг | 1 |
| 30 | 4219354 | Нейлоновый шланг | 1 |
| 31 | 4219355 | Нейлоновый шланг | 1 |
| 39 | 4203171 | Тройник | 2 |
| 39A | 957366 | Уплотнительное кольцо | 1 |
| 47 | 4154670 | Угловой штуцер | 1 |
| 47A | 957366 | Уплотнительное кольцо | 1 |
| 52 | 4219352 | Нейлоновый шланг | 1 |
| 54 | 4219348 | Нейлоновый шланг | 1 |
| 55 | 4208985 | Резиновая втулка | 2 |
| 58 | 4509404 | Резиновая втулка | 1 |
| 61 | 4055312 | Ленточный зажим | 10 |
| 72 | 4208911 | Тройник | 1 |
| 72A | 4509180 | Уплотнительное кольцо | 1 |
| 73 | 4188687 | Фильтр | 1 |
| 74 | 4208913 | Угловой штуцер | 1 |
| 74A | 4509180 | Уплотнительное кольцо | 1 |
| 75 | 4200466 | Адаптер | 1 |
| 75A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
