Передний мост — HITACHI EX100W

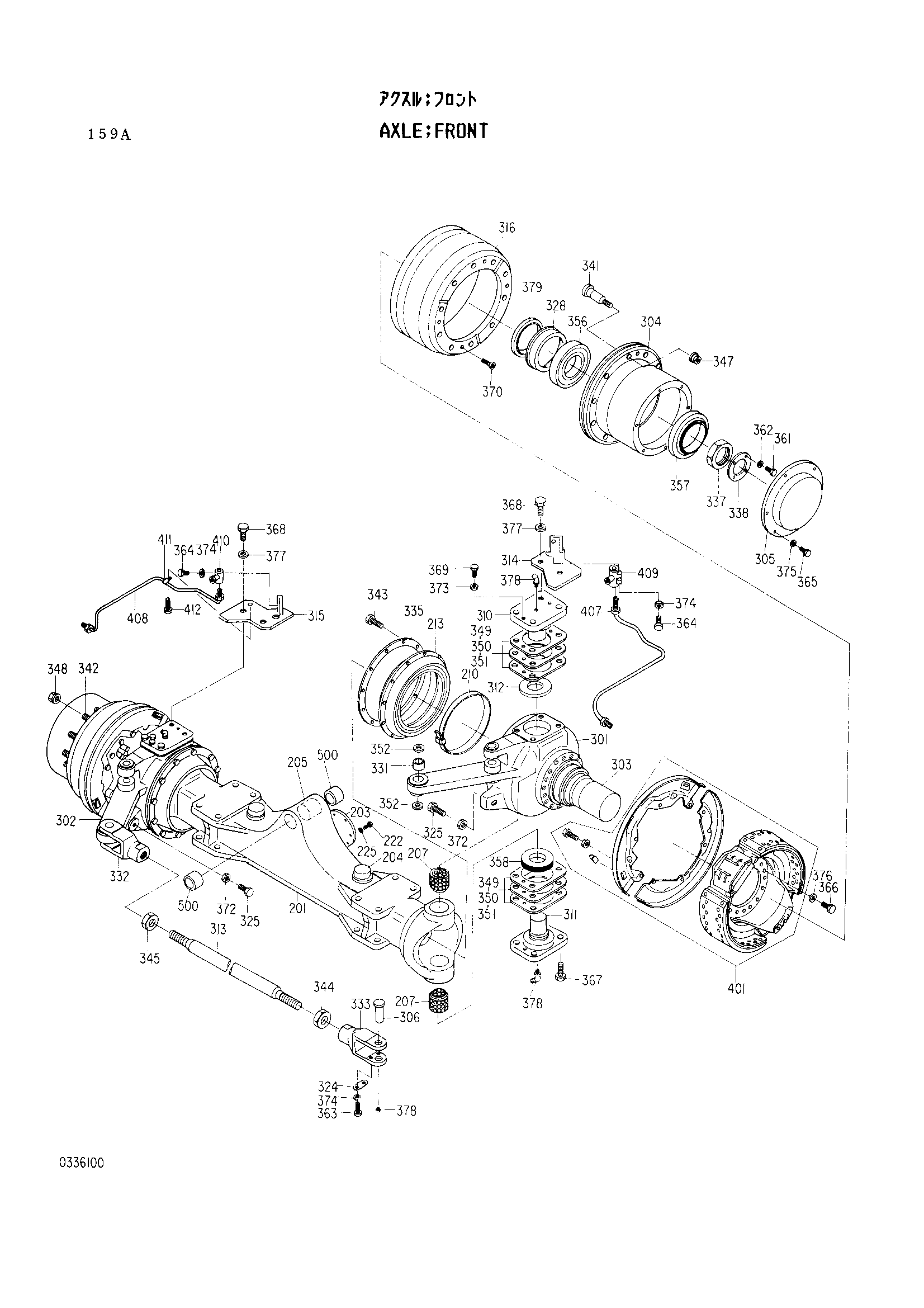

Заводская схема «Передний мост» для HITACHI EX100W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4215002 | Мост передний | 1 | |
| 203 | 0336101 | Крышка | 1 |
| 205 | 0336102 | Трубка | 1 |
| 207 | 0328937 | Втулка | 4 |
| 210 | 0153508 | Лента | 2 |
| 213 | 0328939 | Защитный чехол | 2 |
| 222 | 0336103 | Болт | 6 |
| 225 | 0328832 | Пружинная шайба | 6 |
| 304 | 0336104 | HUB | 2 |
| 305 | 0336105 | Крышка | 2 |
| 306 | 0328957 | Палец | 2 |
| 310 | 0328946 | Кинг-пин (верхний) | 2 |
| 311 | 0328947 | Кинг-пин (нижний) | 2 |
| 312 | 0328948 | Упорная шайба | 2 |
| 313 | 0328950 | Шток TIE | 1 |
| 314 | 0328951 | Пластина (правый) | 1 |
| 315 | 0328952 | Пластина (левый) | 1 |
| 316 | 0328916 | Барабан тормоз | 2 |
| 324 | 0328956 | Пластина | 2 |
| 325 | 0153509 | Болт ограничитель | 2 |
| 328 | 0328917 | Фиксатор | 2 |
| 331 | 0328959 | Втулка | 2 |
| 332 | 0328960 | Концевой шток (правый) | 1 |
| 333 | 0328961 | Концевой шток (левый) | 1 |
| 335 | 0328962 | Пластина | 4 |
| 337 | 0336106 | Стопорная гайка | 2 |
| 338 | 0336107 | Стопорная шайба | 2 |
| 341 | 0328918 | Хуб-болт (правый) | 10 |
| 342 | 0328919 | Хуб-болт (левый) | 10 |
| 343 | 0328963 | Болт | 24 |
| 344 | 0328964 | Гайка | 1 |
| 345 | 0328965 | Гайка | 1 |
| 347 | 4216723 | Хуб-нут (правый) | 10 |
| 348 | 4216724 | Хуб-нут (левый) | 10 |
| 349 | 0328966 | Регулировочная шайба 0.1 | 8 |
| 350 | 0328967 | Регулировочная шайба 0.15 | 12 |
| 351 | 0328968 | Регулировочная шайба 0.5 | 4 |
| 352 | 0328969 | Масляное уплотнение | 4 |
| 356 | 0328922 | Подшипник | 2 |
| 357 | 0336108 | Подшипник | 2 |
| 358 | 0328970 | Подшипник | 2 |
| 361 | 0336109 | Болт | 8 |
| 362 | 0336110 | Пружинная шайба | 8 |
| 363 | 0328971 | Болт | 4 |
| 364 | 0328955 | Болт | 2 |
| 365 | 0336111 | Болт | 12 |
| 366 | 0328927 | Болт | 32 |
| 367 | 0328972 | Болт | 12 |
| 368 | 0328954 | Болт | 4 |
| 369 | 0328935 | Болт | 6 |
| 370 | 0328934 | Болт с внутренним шестигранником | 4 |
| 372 | 0328973 | Гайка | 2 |
| 373 | 0328936 | Гайка | 6 |
| 374 | 0328974 | Пружинная шайба | 6 |
| 375 | 0336112 | Пружинная шайба | 12 |
| 376 | 0328929 | Шайба | 32 |
| 377 | 0153413 | Шайба | 4 |
| 378 | 0328975 | Штуцер | 6 |
| 379 | 0153549 | Масляное уплотнение | 2 |
| 401 | 4216621 | Тормоз | 2 |
| 407 | 0328977 | Трубка в сборе (правый) | 1 |
| 408 | 0328978 | Трубка в сборе (левый) | 1 |
| 409 | 0328979 | Соединение (правый) | 1 |
| 410 | 0328980 | Соединение (левый) | 1 |
| 411 | 0328981 | Хомут | 2 |
| 412 | 0328982 | Болт | 2 |
| 500 | 4139353 | Втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
