Управление короб (левый) — HITACHI EX100W

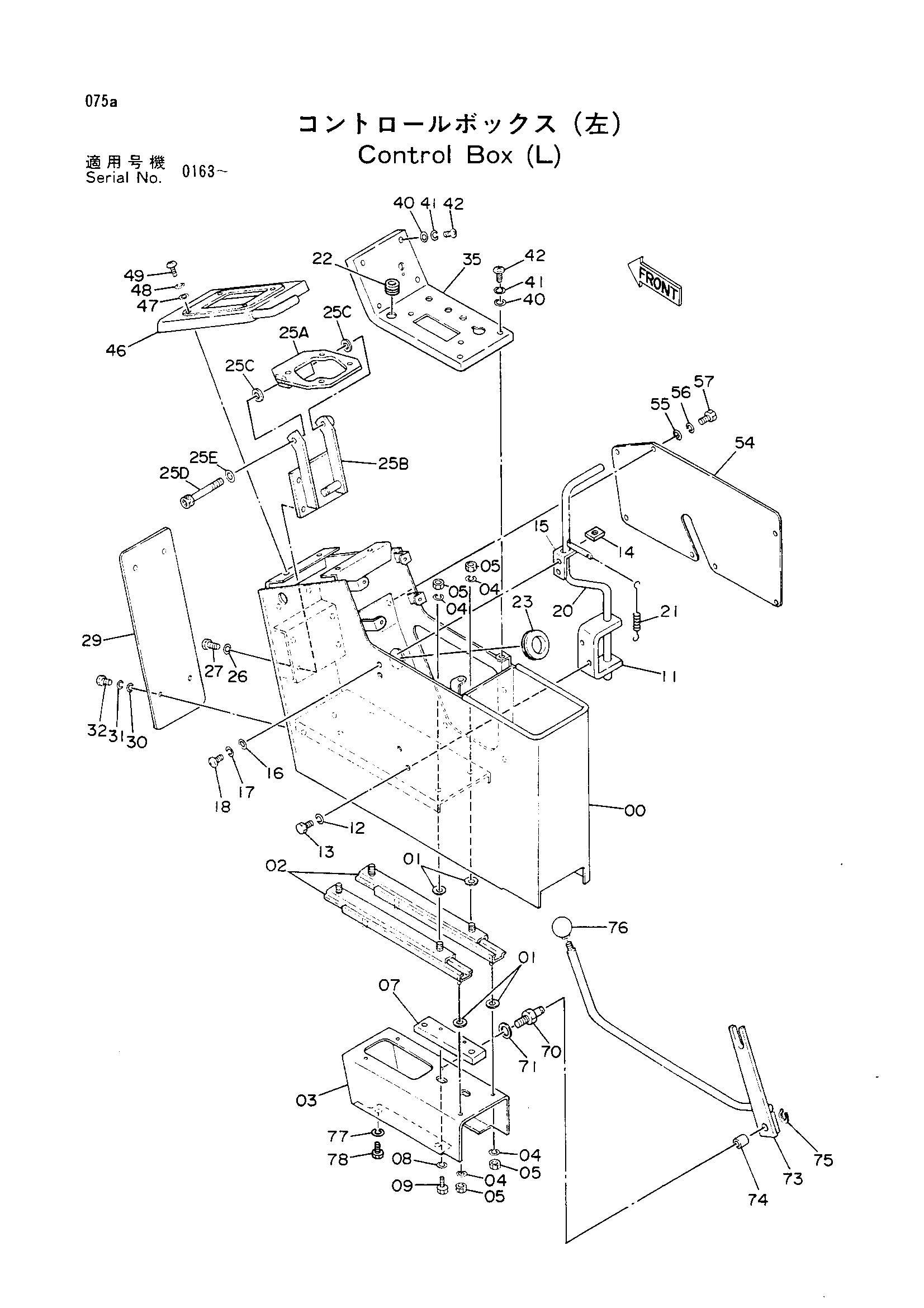

Заводская схема «Управление короб (левый)» для HITACHI EX100W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6009497 | Стойка | 1 |
| 01 | 4191947 | Регулировочная шайба | 8 |
| 02 | 4208764 | Ползун | 2 |
| 03 | 8042912 | Кронштейн | 1 |
| 04 | A590908 | Пружинная шайба | 8 |
| 05 | M500807 | Гайка | 8 |
| 07 | 3040249 | Ограничитель | 1 |
| 08 | A590910 | Пружинная шайба | 2 |
| 09 | J901020 | Болт | 2 |
| 11 | 4214103 | Направляющая | 1 |
| 12 | A590910 | Пружинная шайба | 2 |
| 13 | J901016 | Болт | 2 |
| 14 | 4243952 | Резиновая прокладка | 1 |
| 15 | 4214102 | Направляющая | 1 |
| 16 | 4144838 | Шайба | 2 |
| 17 | A590906 | Пружинная шайба | 2 |
| 18 | M430613 | Винт | 2 |
| 20 | 8043173 | Рукоятка | 1 |
| 21 | 4214243 | Пружина | 1 |
| 22 | 4236311 | Резиновая втулка | 1 |
| 23 | 4184582 | Резиновая втулка | 1 |
| 25A | 8038104 | Кронштейн | 1 |
| 25B | 8038101 | Кронштейн | 1 |
| 25C | 4191947 | Регулировочная шайба | 2 |
| 25D | M341200 | Болт с внутренним шестигранником | 1 |
| 25E | A590112 | Плоская шайба | 1 |
| 26 | A590910 | Пружинная шайба | 4 |
| 27 | J901020 | Болт | 4 |
| 29 | 4228447 | Крышка | 1 |
| 30 | A590106 | Плоская шайба | 4 |
| 31 | A590906 | Пружинная шайба | 4 |
| 32 | M430613 | Винт | 4 |
| 35 | 8041043 | Панель | 1 |
| 40 | J250006 | Плоская шайба | 6 |
| 41 | J251006 | Пружинная шайба | 6 |
| 42 | J850612 | Винт | 6 |
| 46 | 7020249 | Панель | 1 |
| 47 | J250006 | Плоская шайба | 4 |
| 48 | J251006 | Пружинная шайба | 4 |
| 49 | J850614 | Винт | 4 |
| 54 | 3044850 | Крышка | 1 |
| 55 | A590106 | Плоская шайба | 7 |
| 56 | A590906 | Пружинная шайба | 7 |
| 57 | J900614 | Болт | 7 |
| 70 | 4234983 | Вал | 1 |
| 71 | A590914 | Пружинная шайба | 1 |
| 73 | 7020558 | Рычаг | 1 |
| 74 | 4234982 | Втулка | 1 |
| 75 | 991337 | Стопорное кольцо | 1 |
| 76 | 4143169 | Рукоятка | 1 |
| 77 | A590912 | Пружинная шайба | 4 |
| 78 | J901025 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
