Управление секция — HITACHI EX100W

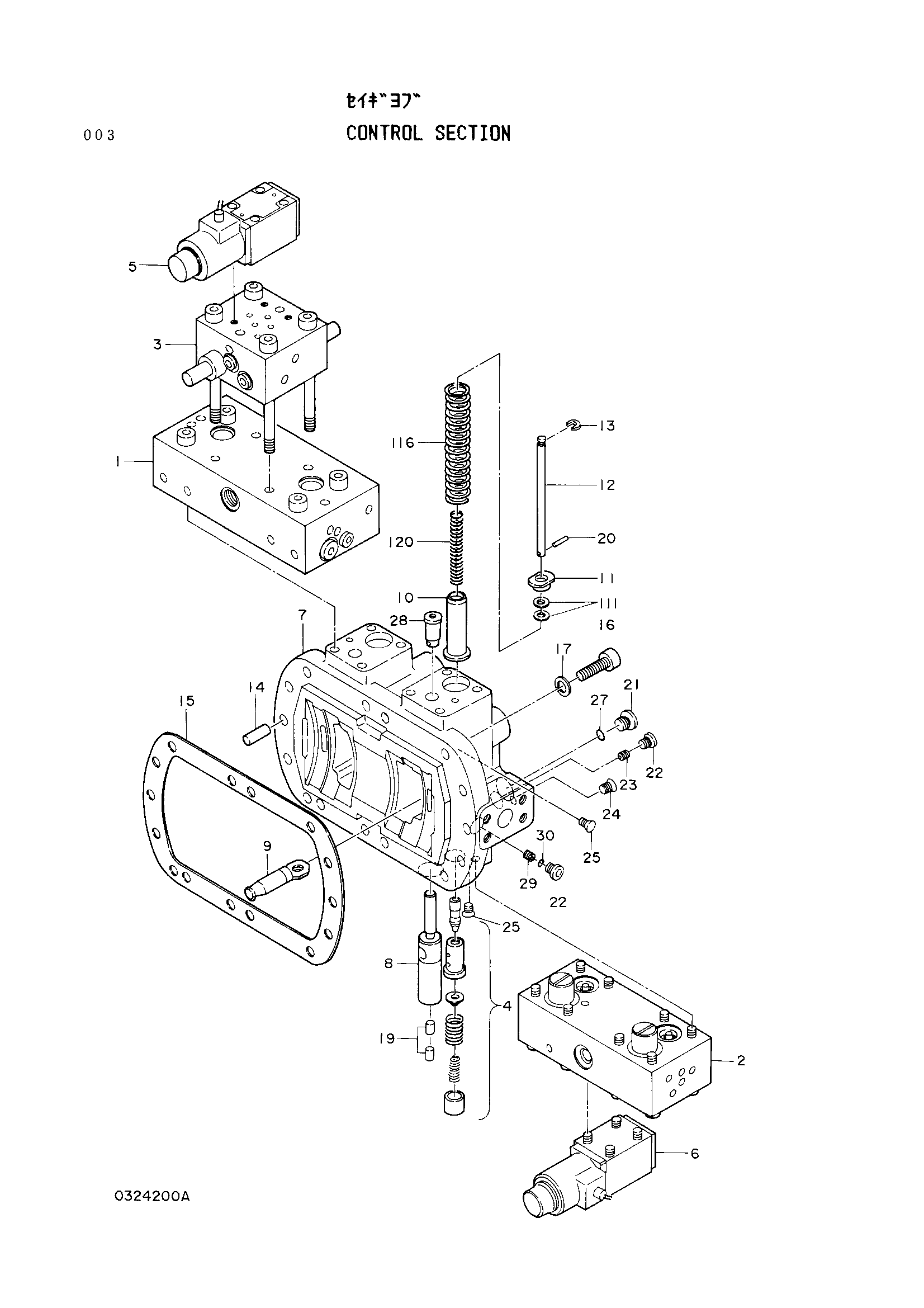

Заводская схема «Управление секция» для HITACHI EX100W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4213104 | Управление секция | 1 | |
| 1 | 4213105 | Регулятор крышка деталь | 1 |
| 2 | 4213106 | Клапан крышка (1) | 1 |
| 3 | 4213107 | Клапан крышка (2) | 1 |
| 4 | 4213108 | Управление деталь | 2 |
| 5 | 4213109 | Электромагнитный клапан | 1 |
| 6 | 4213110 | Электромагнитный клапан | 1 |
| 10 | 0215007 | Седло пружины | 2 |
| 11 | 0215008 | Седло пружины | 2 |
| 12 | 0215013 | Шток | 2 |
| 13 | 0215014 | Проставка | 2 |
| 14 | 0215018 | Палец | 2 |
| 15 | 0311701 | Манжета | 1 |
| 16 | 0215020 | Болт с внутренним шестигранником | 12 |
| 17 | 0215021 | Пружинная шайба | 12 |
| 20 | 0215023 | Пружинный штифт | 2 |
| 21 | 0215221 | Пробка | 2 |
| 22 | 0215015 | Пробка | 4 |
| 22 | 4255302 | Пробка | 4 |
| 23 | 0311702 | Дроссель | 2 |
| 27 | 957366 | Уплотнительное кольцо | 2 |
| 28 | 0311703 | Фиксатор | 2 |
| 29 | 0324201 | Дроссель | 2 |
| 30 | 4506408 | Уплотнительное кольцо | 4 |
| 111 | 0215803 | Регулировочная шайба 1.0 | 2 |
| 116 | 0311706 | Пружина | 2 |
| 120 | 0311707 | Пружина | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
