Смазка трубопроводы — HITACHI EX100W

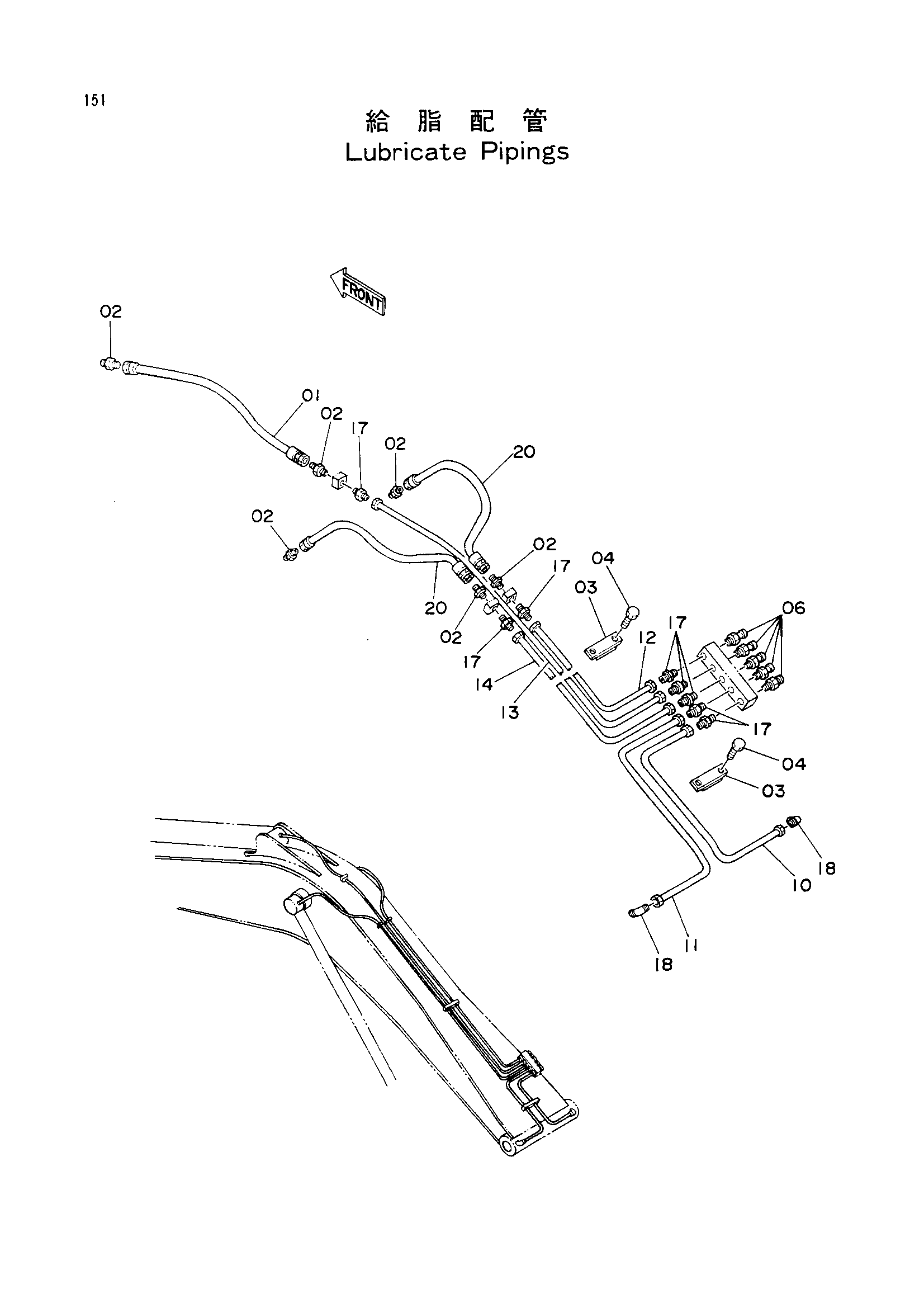

Заводская схема «Смазка трубопроводы» для HITACHI EX100W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4205357 | Нейлоновый шланг | 1 |
| 02 | 4154651 | Адаптер | 6 |
| 03 | 4054024 | Хомут | 2 |
| 04 | J901030 | Болт | 4 |
| 06 | J75482 | Штуцер | 5 |
| 10 | 4189138 | Трубка | 1 |
| 11 | 4189139 | Трубка | 1 |
| 12 | 4189140 | Трубка | 1 |
| 13 | 4189136 | Трубка | 1 |
| 14 | 4189142 | Трубка | 1 |
| 17 | 4130169 | Штуцер трубки | 8 |
| 18 | 4130175 | Штуцер трубки | 2 |
| 20 | 4205357 | Нейлоновый шланг | 2 |
| 20 | 4214451 | Нейлоновый шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
