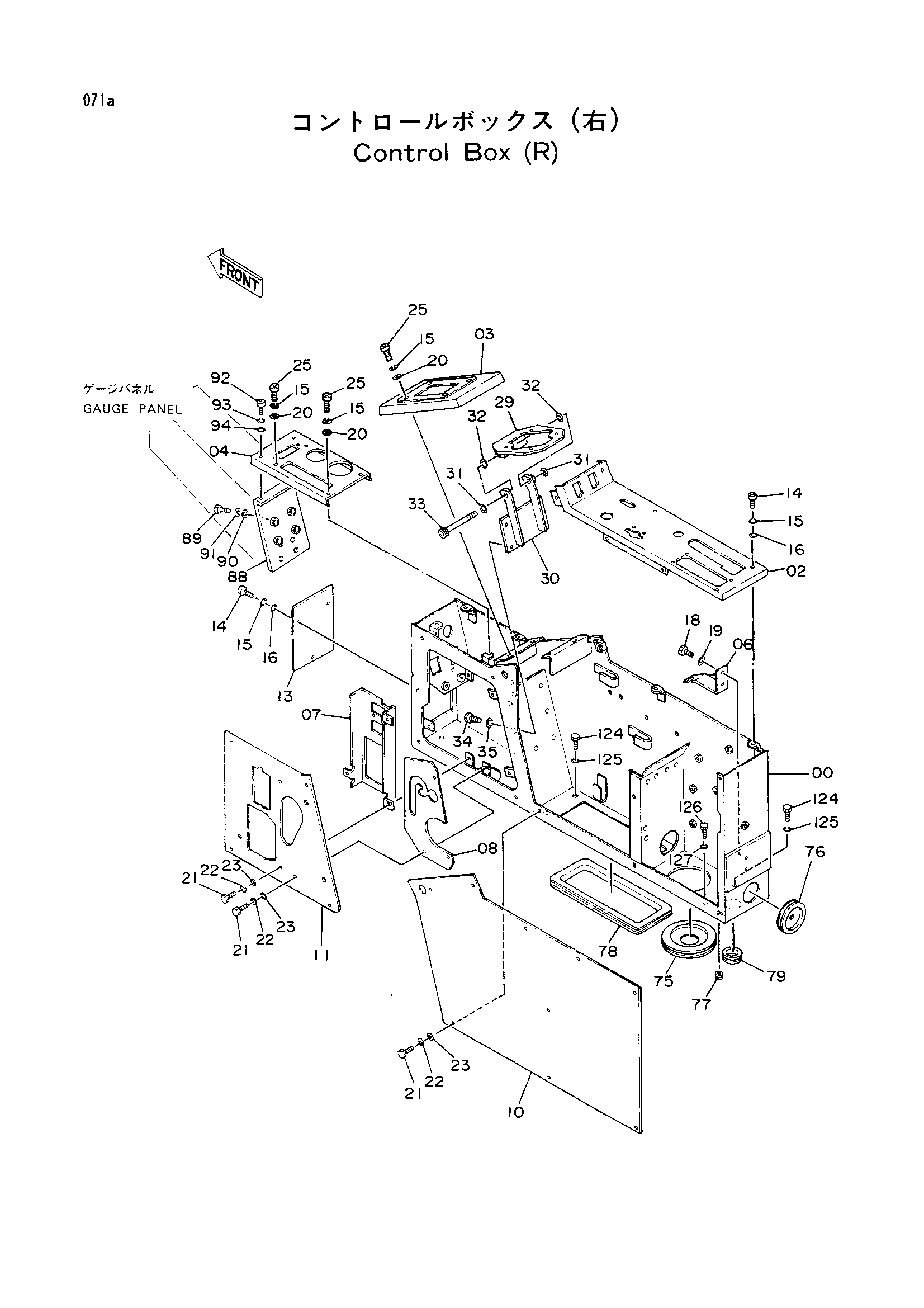

Управление короб (правый) — HITACHI EX100W

Заводская схема «Управление короб (правый)» для HITACHI EX100W. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	6008900	Стойка (правый)	1
02	7019017	Панель	1
03	8040438	Панель	1
04	8040356	Панель	1
06	9729088	Кронштейн	1
06	9730749	Кронштейн	1
07	8040401	Кронштейн	1
08	3040298	Направляющая	1
10	7019016	Крышка	1
11	2025345	Крышка	1
13	4214105	Крышка	1
14	J850616	Винт	6
15	J251006	Пружинная шайба	14
16	J250006	Плоская шайба	6
18	J900620	Болт	2
19	A590906	Пружинная шайба	2
20	J250006	Плоская шайба	8
21	J900616	Болт	19
22	A590106	Плоская шайба	19
23	A590906	Пружинная шайба	19
25	J850616	Винт	8
25	M340616	Болт с внутренним шестигранником	8
29	8038103	Кронштейн	1
30	8038102	Кронштейн	1
31	A590112	Плоская шайба	2
32	4191947	Регулировочная шайба	2
33	M341200	Болт с внутренним шестигранником	1
34	J901020	Болт	4
35	A590910	Пружинная шайба	4
75	4217281	Резиновая втулка	1
76	4161992	Резиновая втулка	3
77	487081	Резиновая втулка	1
78	4206940	Резиновая втулка	1
79	4146559	Резиновая втулка	1
88	8040400	Кронштейн	1
89	J900820	Болт	6
90	A590108	Плоская шайба	6
91	A590908	Пружинная шайба	6
92	J850616	Винт	2
93	J251006	Пружинная шайба	2
94	J250006	Плоская шайба	2
124	J901025	Болт	4
125	A590910	Пружинная шайба	5
126	J901030	Болт	1
127	A590110	Плоская шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX100W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
