Регулировочный клапан — HITACHI EX100W

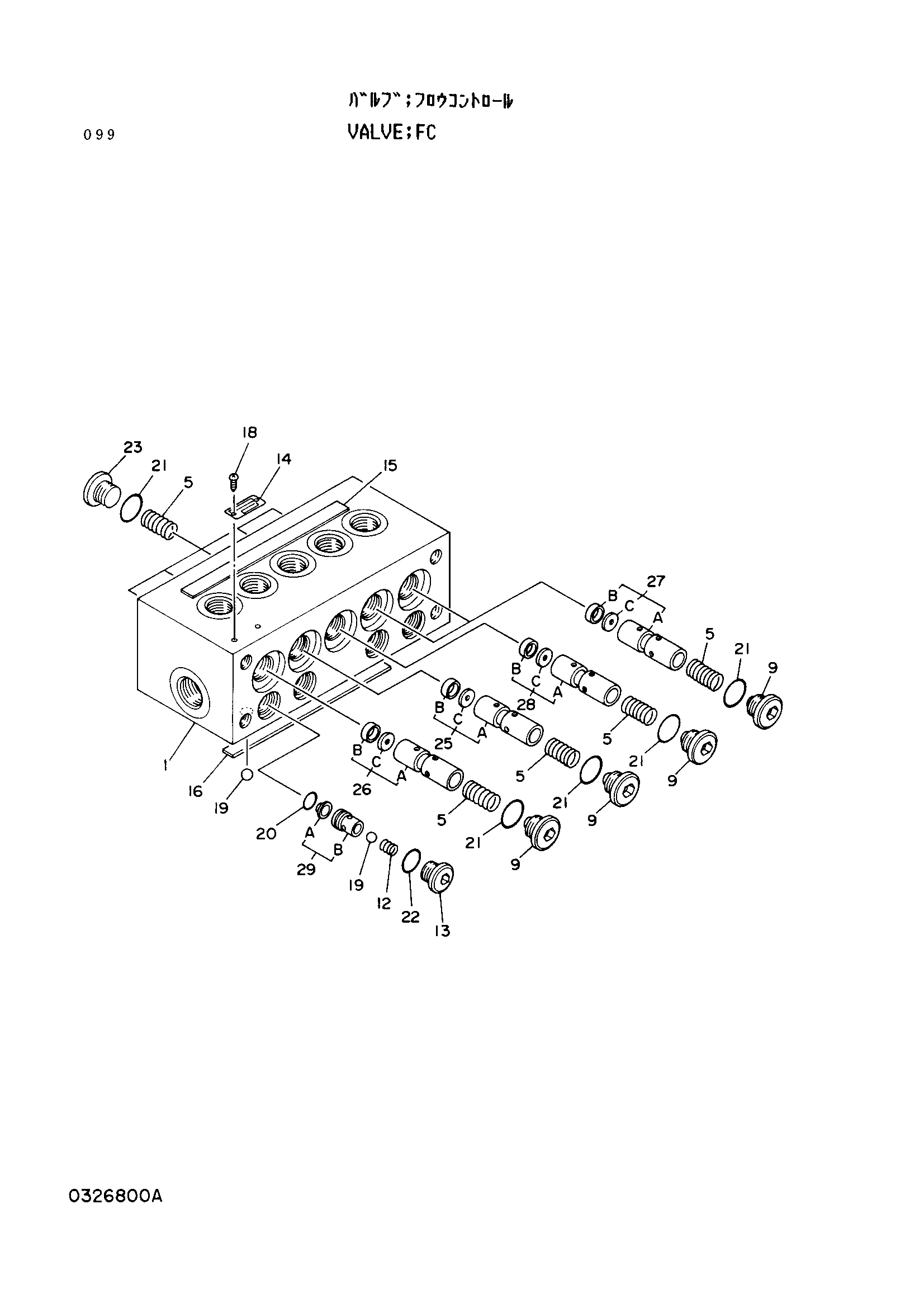

Заводская схема «Регулировочный клапан» для HITACHI EX100W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4192576 | Клапан регулировочный | 1 | |
| 5 | 0309801 | Пружина | 10 |
| 9 | 0309802 | Пробка | 5 |
| 12 | 0309803 | Пружина | 4 |
| 13 | 0309804 | Пробка | 4 |
| 15 | 0326801 | Уплотнение | 1 |
| 16 | 0326802 | Уплотнение | 1 |
| 18 | 0208717 | Приводной винт | 2 |
| 19 | 0259914 | Стальной шарик | 9 |
| 20 | 4506409 | Уплотнительное кольцо | 4 |
| 21 | 4509180 | Уплотнительное кольцо | 10 |
| 22 | 0228803 | Уплотнительное кольцо | 4 |
| 23 | 0309805 | Пробка | 5 |
| 25 | 0309806 | Плунжер дополнительный-в сборе | 1 |
| 26 | 0309807 | Плунжер дополнительный-в сборе | 1 |
| 27 | 0326803 | Плунжер дополнительный-в сборе | 2 |
| 28 | 0309809 | Плунжер дополнительный-в сборе | 1 |
| 29 | 0309810 | Фильтр в сборе | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
