Пилотный трубопроводы (4-2) — HITACHI EX100W

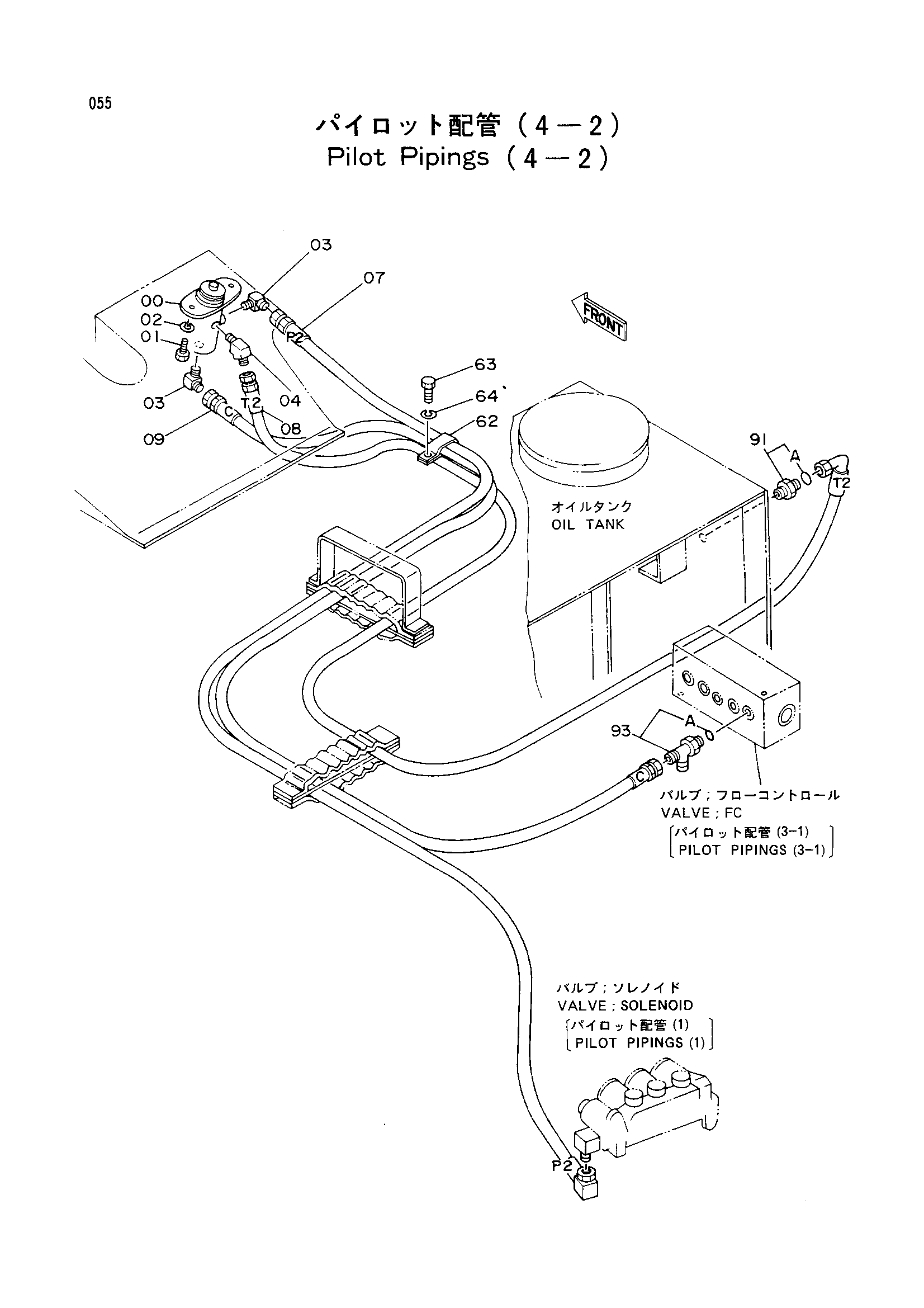

Заводская схема «Пилотный трубопроводы (4-2)» для HITACHI EX100W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4178125 | Пилотный клапан | 1 |
| 01 | J901022 | Болт | 2 |
| 02 | A590910 | Пружинная шайба | 2 |
| 03 | 4154657 | Угловой штуцер | 2 |
| 04 | 4157919 | Угловой штуцер | 1 |
| 07 | 4208433 | Нейлоновый шланг (P2) | 1 |
| 08 | 4208434 | Нейлоновый шланг (T2) | 1 |
| 09 | 4208435 | Нейлоновый шланг (C) | 1 |
| 62 | 4190292 | Зажим | 1 |
| 63 | J901016 | Болт | 1 |
| 64 | A590910 | Пружинная шайба | 1 |
| 91 | 4200466 | Адаптер | 1 |
| 91A | 4509180 | Уплотнительное кольцо | 1 |
| 93 | 4208909 | Тройник | 1 |
| 93A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
