Центральный коллектор — HITACHI EX100W

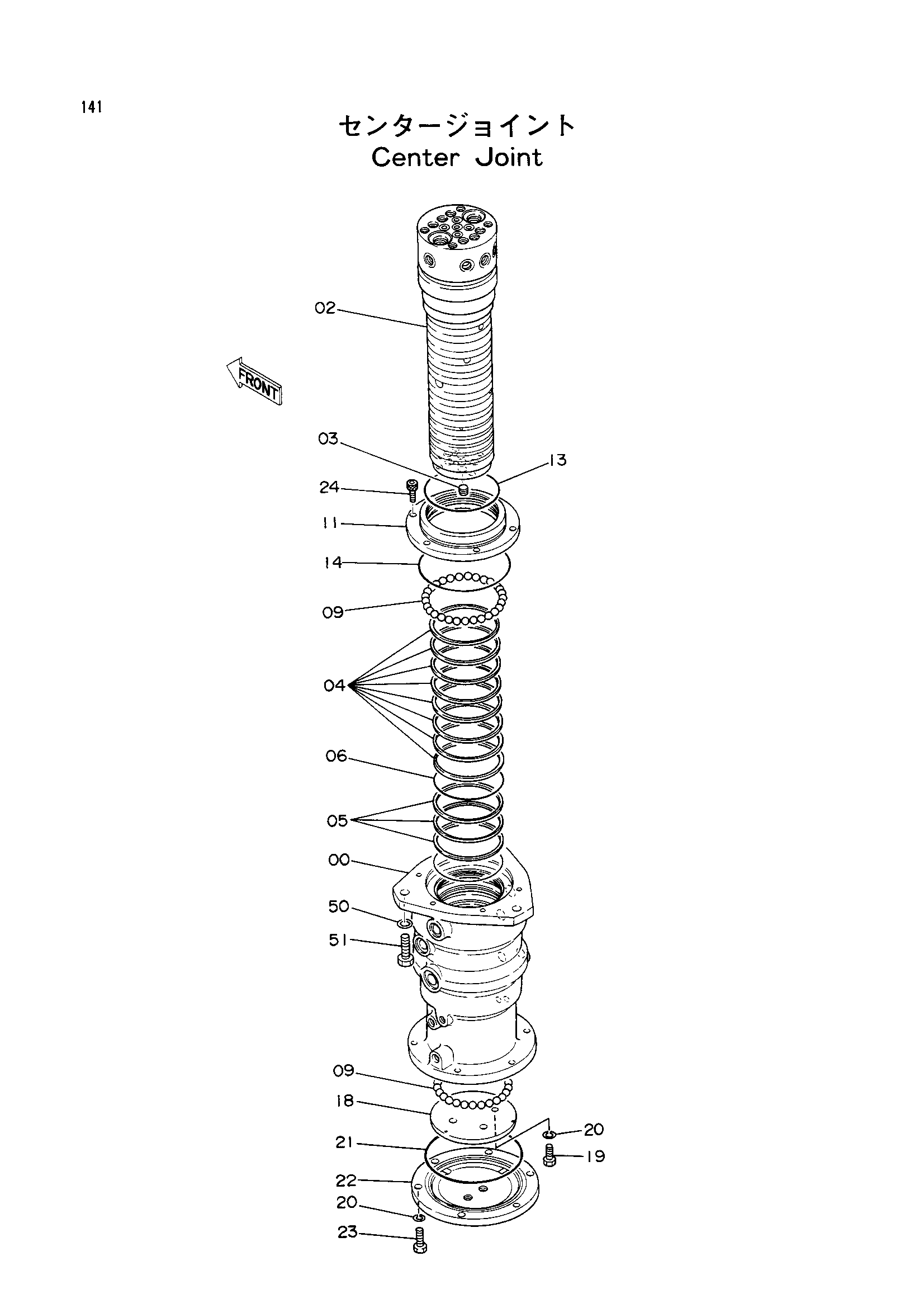

Заводская схема «Центральный коллектор» для HITACHI EX100W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 0000498 | Корпус | 1 |
| 00-24 | 9069087 | Центральный коллектор | 1 |
| 02 | 1010405 | Шпиндель | 1 |
| 03 | 94-2012 | Пробка | 5 |
| 04 | 4179088 | Уплотнение | 8 |
| 05 | 4179087 | Уплотнение воздушный | 3 |
| 06 | 4076651 | Уплотнительное кольцо | 2 |
| 09 | 972658 | Шарик | 55 |
| 11 | 3035984 | Крышка | 1 |
| 13 | 997330 | Уплотнительное кольцо | 1 |
| 14 | A810175 | Уплотнительное кольцо | 1 |
| 18 | 4191802 | Упорная пластина | 1 |
| 19 | J901230 | Болт | 4 |
| 20 | A590912 | Пружинная шайба | 10 |
| 21 | A810185 | Уплотнительное кольцо | 1 |
| 22 | 3035983 | Крышка | 1 |
| 23 | J901240 | Болт | 6 |
| 24 | M341030 | Болт с внутренним шестигранником | 6 |
| 50 | 4114405 | Шайба | 6 |
| 51 | J931650 | Болт | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
