Индепендент аутригер трубопроводы (верхняя платформа): 2 — HITACHI EX100W

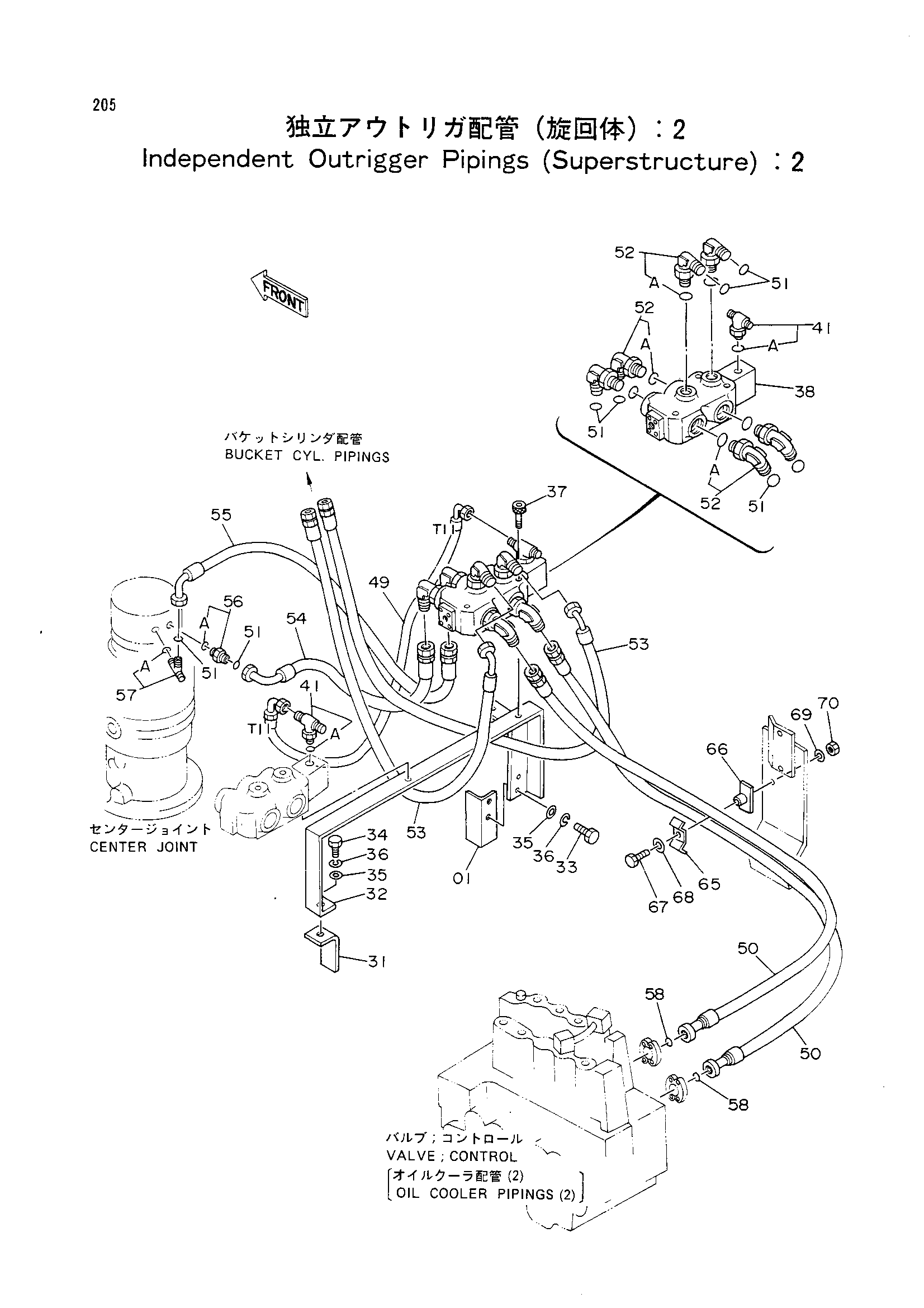

Заводская схема «Индепендент аутригер трубопроводы (верхняя платформа): 2» для HITACHI EX100W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9727530 | Кронштейн | 1 |
| 31 | 9729983 | Кронштейн | 1 |
| 32 | 8043181 | Опора | 1 |
| 33 | J901230 | Болт | 2 |
| 34 | J901235 | Болт | 1 |
| 35 | A590112 | Плоская шайба | 3 |
| 36 | A590912 | Пружинная шайба | 3 |
| 37 | M341290 | Болт с внутренним шестигранником | 3 |
| 38 | 4263455 | Гидрораспределитель | 1 |
| 41 | 4203163 | Тройник | 2 |
| 41A | 957366 | Уплотнительное кольцо | 1 |
| 49 | 4252844 | Нейлоновый шланг (T11)) | 1 |
| 50 | 4229811 | Шланг | 2 |
| 51 | 4138938 | Уплотнительное кольцо | 8 |
| 52 | 4217341 | Угловой штуцер | 6 |
| 52A | 4506424 | Уплотнительное кольцо | 1 |
| 53 | 4229812 | Шланг | 2 |
| 54 | 4229813 | Шланг | 1 |
| 55 | 4213410 | Шланг | 1 |
| 56 | 4189602 | Адаптер | 1 |
| 56A | 4506418 | Уплотнительное кольцо | 1 |
| 57 | 4205383 | Тройник | 1 |
| 57A | 4506418 | Уплотнительное кольцо | 1 |
| 58 | 4510167 | Уплотнительное кольцо | 2 |
| 65 | 4202103 | Хомут | 1 |
| 66 | 9727633 | Хомут | 1 |
| 67 | J901260 | Болт | 1 |
| 68 | A590112 | Плоская шайба | 1 |
| 69 | A590912 | Пружинная шайба | 1 |
| 70 | J950012 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
