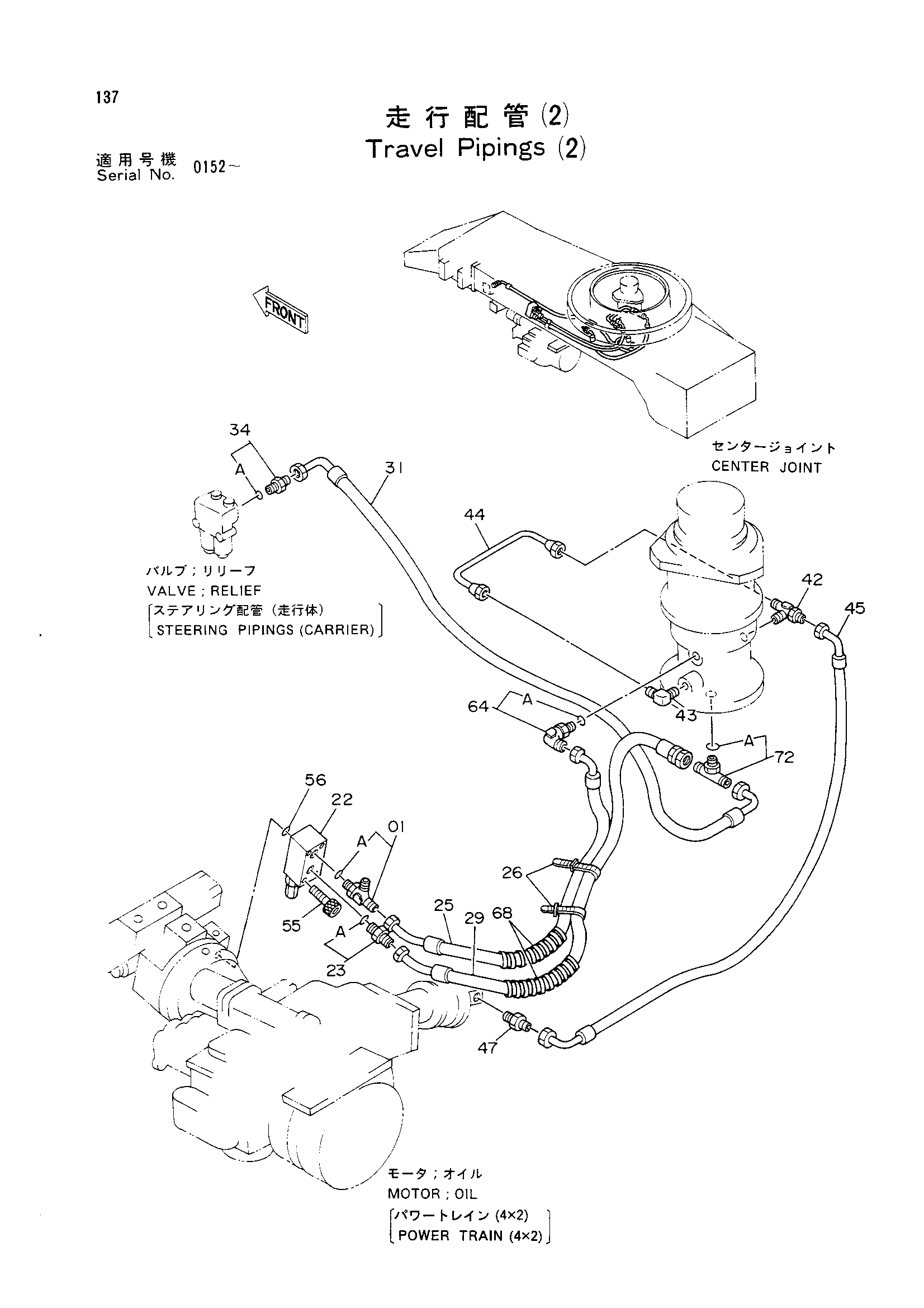

Ход трубопроводы (2) — HITACHI EX100W
Заводская схема «Ход трубопроводы (2)» для HITACHI EX100W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4208909 | Тройник | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4196456 | Клапан | 1 |
| 23 | 4200465 | Адаптер | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4209717 | Шланг | 1 |
| 26 | 4055312 | Ленточный зажим | 4 |
| 29 | 4209706 | Шланг | 1 |
| 31 | 4223522 | Шланг | 1 |
| 34 | 4200466 | Адаптер | 1 |
| 34A | 4509180 | Уплотнительное кольцо | 1 |
| 42 | 4226223 | Тройник | 1 |
| 43 | 4086584 | Угловой штуцер | 1 |
| 44 | 8037281 | Трубка | 1 |
| 45 | 4225494 | Шланг | 1 |
| 47 | 4182731 | Адаптер | 1 |
| 55 | M340650 | Болт с внутренним шестигранником | 4 |
| 56 | 4506408 | Уплотнительное кольцо | 1 |
| 64 | 4154671 | Угловой штуцер | 1 |
| 64A | 4509180 | Уплотнительное кольцо | 1 |
| 68 | 4044420 | Защитный кожух | 6 |
| 72 | 4224382 | Тройник | 1 |
| 72A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
