Рулевое управление гидроцилиндр (левый) — HITACHI EX100W

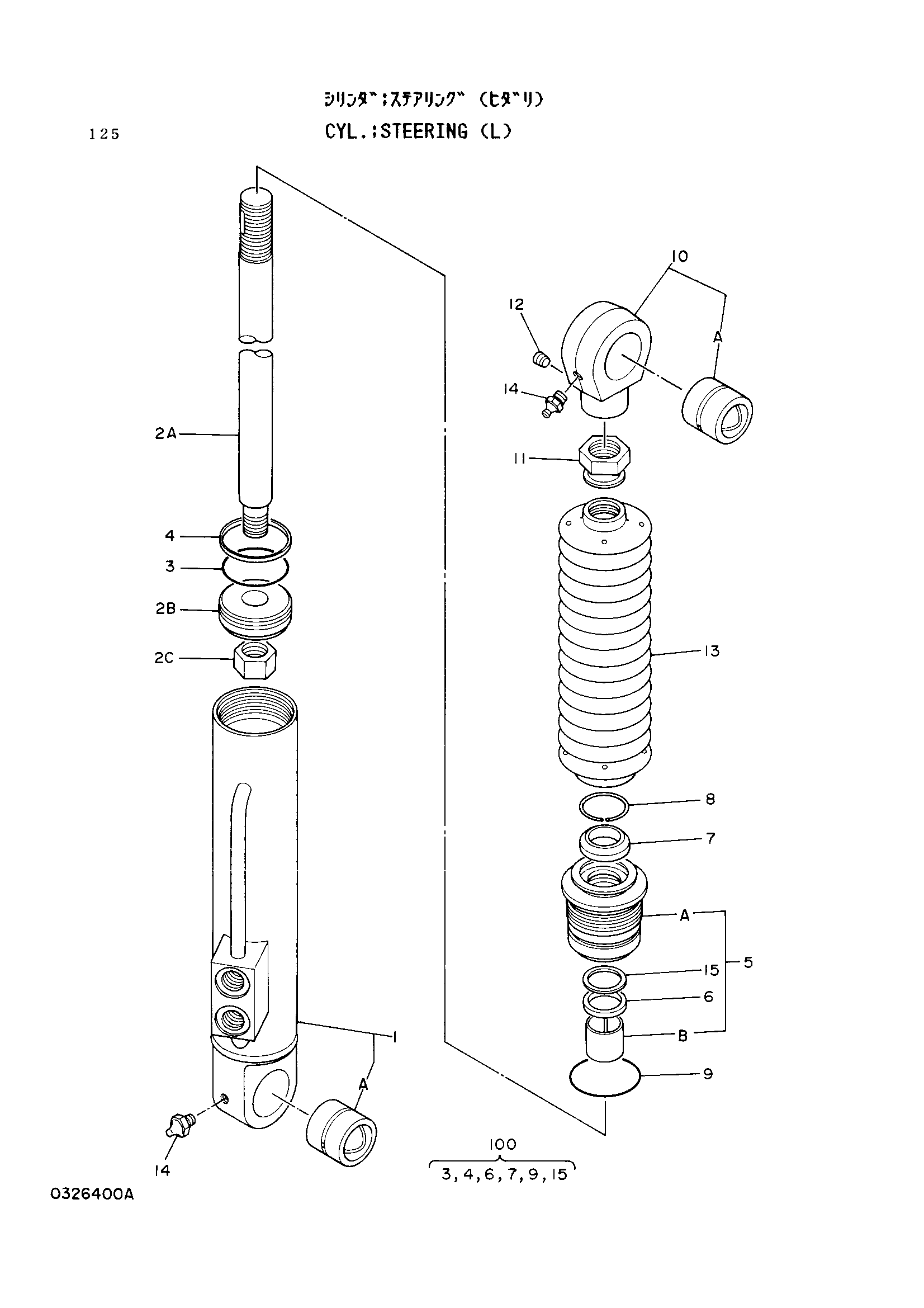

Заводская схема «Рулевое управление гидроцилиндр (левый)» для HITACHI EX100W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4196019 | Гидроцилиндр. рулевое управление (левый) | 1 | |
| 1 | 0326401 | Гидроцилиндр | 1 |
| 1A | 0267202 | Втулка пальца | 1 |
| 2A | 0326302 | Шток | 1 |
| 2B | 0326303 | Поршень | 1 |
| 2C | 0267206 | Гайка | 1 |
| 3 | 942529 | Уплотнительное кольцо | 1 |
| 4 | 0326304 | Уплотнение | 1 |
| 5 | 0326305 | Направляющая в сборе | 1 |
| 6 | 0154412 | U-образная манжета | 1 |
| 7 | 0267209 | Пылезащитное уплотнение | 1 |
| 8 | 0267210 | Стопорное кольцо | 1 |
| 9 | A810050 | Уплотнительное кольцо | 1 |
| 10 | 0326306 | Вилка | 1 |
| 10A | 0267202 | Втулка пальца | 1 |
| 11 | 0326307 | Гайка | 1 |
| 12 | 0326308 | Винт | 1 |
| 13 | 0326310 | Защитный чехол | 1 |
| 14 | J75481 | Штуцер | 2 |
| 15 | 0326309 | Опорное кольцо | 1 |
| 100 | 4215033 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
