Блок цилиндров — HITACHI EX100W

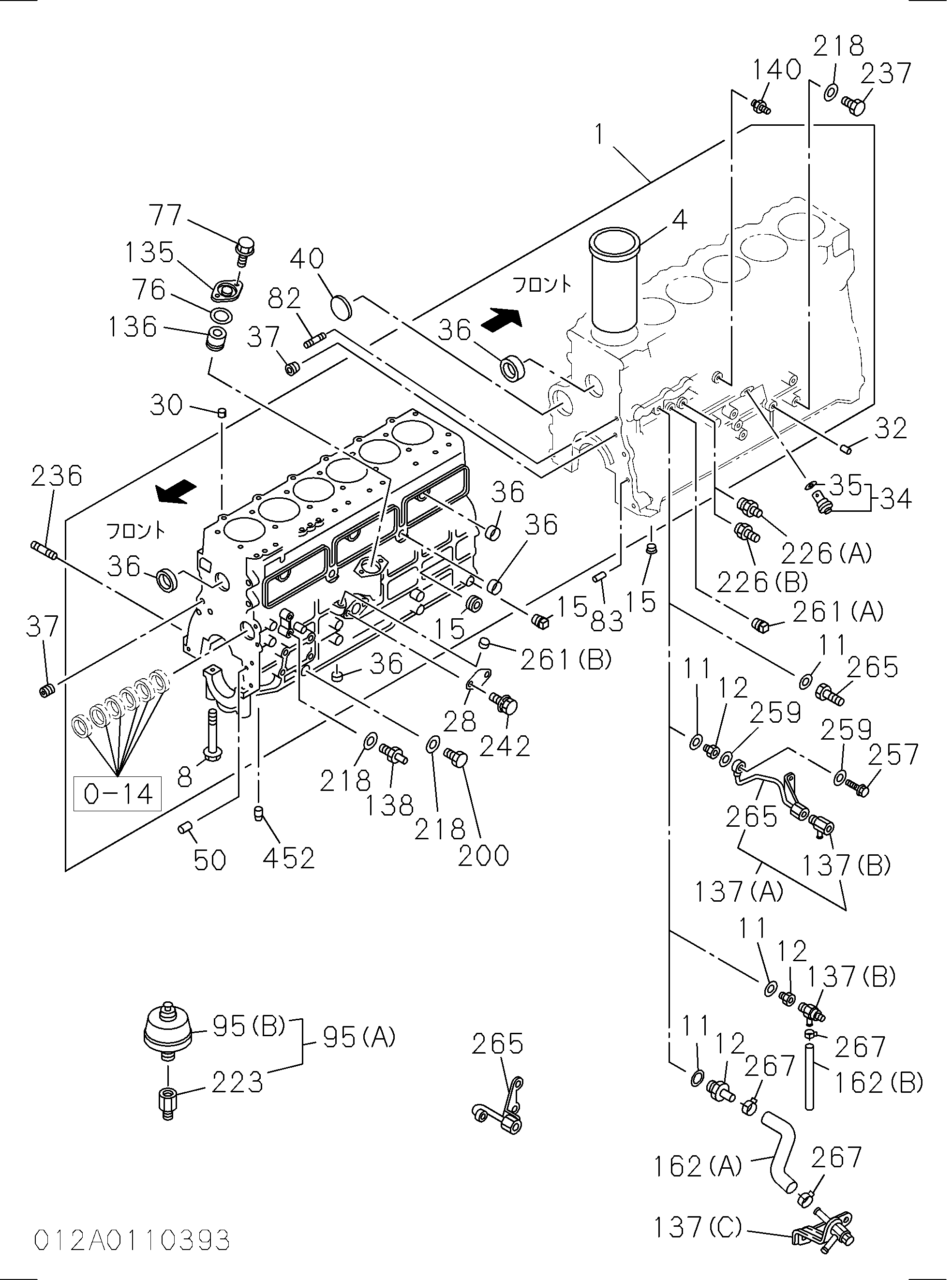

Заводская схема «Блок цилиндров» для HITACHI EX100W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 1112103314 | Блок в сборе гидроцилиндр | 1 |
| 2 | 1878113720 | Линер комплект ENG гидроцилиндр | 6 |
| 2 | 1878113730 | Линер комплект ENG гидроцилиндр | 6 |
| 2 | 1878113740 | Линер комплект ENG гидроцилиндр | 6 |
| 2 | 1878113750 | Линер комплект ENG гидроцилиндр | 6 |
| 4 | 1112612400 | Линер C/BL | 6 |
| 4 | 1112612410 | Линер C/BL | 6 |
| 4 | 1112612420 | Линер C/BL | 6 |
| 4 | 1112612430 | Линер C/BL | 6 |
| 4 | 1112612440 | Линер C/BL | 6 |
| 4 | 1112612450 | Линер C/BL | 6 |
| 4 | 1112612460 | Линер C/BL | 6 |
| 4 | 1112612470 | Линер C/BL | 6 |
| 8 | 1090004692 | Болт подшипник колпачок | 14 |
| 11 | 1096301150 | Прокладка конн TO C/BL | 1 |
| 12 | 1096602072 | Разъём дренажный кокк, водяной | 1 |
| 15 | 1096050660 | Пробка масляный галлерй | 1 |
| 28 | 1112191630 | Крышка масляный порт | 1 |
| 30 | 8941480790 | Палец гидроцилиндр HD прокладка сеттинг | 2 |
| 32 | 9081508160 | Палец впрыск насос кронштейн | 2 |
| 34 | 8970233390 | Клапан масляный предохранительный | 1 |
| 35 | 5096230350 | Прокладка предохранительный клапан | 1 |
| 36 | 5112570011 | Чашка сеалинг, водяной джаккет | 1 |
| 36 | 1096000520 | Чашка сеалинг, водяной джаккет | 2 |
| 36 | 5112190140 | Чашка сеалинг, водяной джаккет | 2 |
| 36 | 1096000121 | Чашка сеалинг, водяной джаккет | 3 |
| 37 | 1096050681 | Пробка масляный галлерй | 1 |
| 37 | 1096050681 | Пробка масляный галлерй | 1 |
| 40 | 9098600190 | Чашка сеалинг, C/BL RR | 1 |
| 50 | 1097400780 | Палец страигхт, RR пластина | 1 |
| 71 | 1112920200 | Прокладка крышка TO C/BL | 3 |
| 71 | 8943673681 | Прокладка крышка TO C/BL | 3 |
| 72(B) | 1112910441 | Крышка таппет кхамбер | 2 |
| 72(D) | 5112901451 | Крышка таппет кхамбер | 1 |
| 72(H) | 8970285250 | Крышка таппет кхамбер | 2 |
| 74 | 1090520221 | Болт крышка TO C/BL | 2 |
| 74 | 1090520211 | Болт крышка TO C/BL | 4 |
| 74 | 8943675301 | Болт крышка TO C/BL | 4 |
| 76 | 1096234650 | Прокладка крышка TO C/BL | 1 |
| 77 | 0501408220 | Болт крышка TO C/BL | 2 |
| 82 | 5093000221 | Шпилька маховик корпус | 1 |
| 83 | 9081510180 | Палец маховик корпус | 2 |
| 135 | 1112191291 | Крышка масляный насос | 1 |
| 136 | 9112246021 | Втулка привод вал, масляный насос | 1 |
| 137(C) | 1096800531 | Кокк дренажный, водяной | 1 |
| 140 | 5096540130 | Ниппель впрыск насос | 1 |
| 162(A) | 1137190800 | Шланг водяной дренажный, C/BL | 1 |
| 179 | 9095720080 | Прокладка крышка TO болт | 6 |
| 218 | 9095714120 | Прокладка пробка, C/BL боковой | 1 |
| 226(B) | 5096540130 | Разъём впрыск насос, обратный | 1 |
| 236 | 1093000530 | Шпилька ENG опора | 1 |
| 237 | 9992023120 | Шпилька пробка, C/BL | 1 |
| 242 | 0501408200 | Болт крышка, масляный порт | 2 |
| 242 | 0286808200 | Болт крышка, масляный порт | 2 |
| 253 | 5112990070 | Пластина баффле, таппет кхамбер | 1 |
| 261(A) | 5096050180 | Пробка масляный пресс блок | 10 |
| 261(A) | 5096050180 | Пробка масляный пресс блок | 9 |
| 265 | 1137213342 | Трубка в сборе водяной дренажный | 1 |
| 267 | 1097041000 | Зажим дренажный шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
