Гидроцилиндр рукояти — HITACHI EX100W

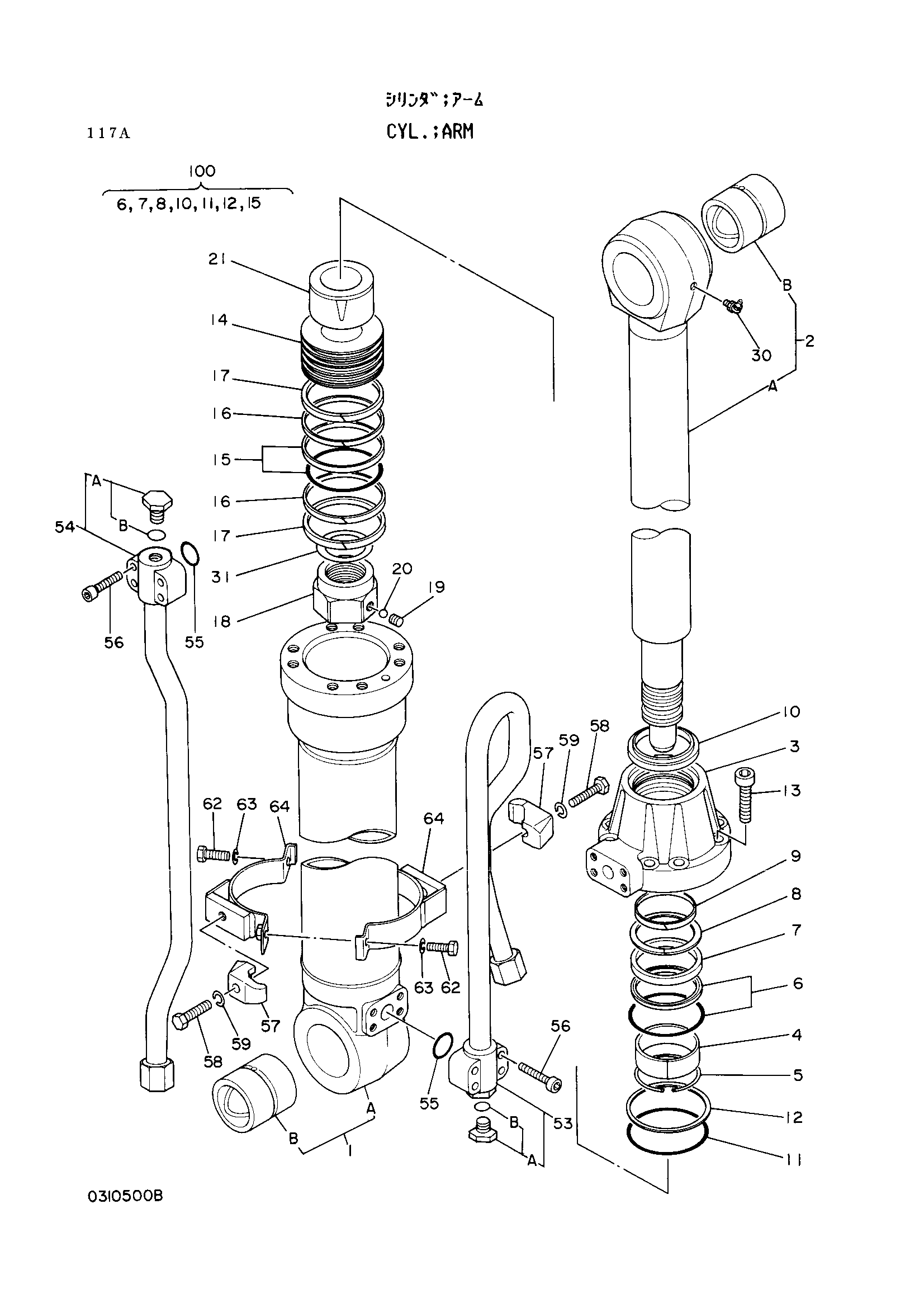

Заводская схема «Гидроцилиндр рукояти» для HITACHI EX100W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4187908 | Гидроцилиндр рукояти | 1 | |
| 1-31 | 4206335 | Гидроцилиндр.(пипелесс) | 1 |
| 1 | 4227369 | Труба гидроцилиндра(с втулка) | 1 |
| 1A | 0310501 | Труба гидроцилиндра | 1 |
| 1B | 0310513 | Втулка пальца | 1 |
| 2 | 4227370 | Шток поршня(с втулка) | 1 |
| 2A | 0310502 | Шток поршня | 1 |
| 2B | 0310513 | Втулка пальца | 1 |
| 3 | 0310503 | Головка гидроцилиндра | 1 |
| 4 | 0310504 | Втулка | 1 |
| 5 | 0240904 | Стопорное кольцо | 1 |
| 6 | 0240913 | Кольцо | 1 |
| 7 | 0240911 | U-образная манжета | 1 |
| 8 | 0240912 | Опорное кольцо | 1 |
| 9 | 0310505 | Кольцо | 1 |
| 10 | 0240910 | Грязесъёмное кольцо | 1 |
| 11 | A811100 | Уплотнительное кольцо | 1 |
| 12 | 0310506 | Опорное кольцо | 1 |
| 13 | 0163406 | Болт с внутренним шестигранником | 8 |
| 14 | 0310507 | Поршень | 1 |
| 15 | 0310508 | Уплотнительное кольцо | 1 |
| 16 | 0310509 | Кольцо | 2 |
| 17 | 0310510 | Кольцо | 2 |
| 18 | 0310511 | Гайка | 1 |
| 19 | 0309011 | Установочный винт | 1 |
| 20 | 0111707 | Стальной шарик | 1 |
| 21 | 0310512 | Амортизирующий подшипник | 1 |
| 30 | J75581 | Штуцер | 1 |
| 31 | 0310514 | Регулировочная шайба | 1 |
| 53 | 0310515 | Трубка | 1 |
| 53A | 4174542 | Пробка | 1 |
| 53B | 4506424 | Уплотнительное кольцо | 1 |
| 54 | 0310516 | Трубка | 1 |
| 54A | 4174542 | Пробка | 1 |
| 54B | 4506424 | Уплотнительное кольцо | 1 |
| 55 | 4506430 | Уплотнительное кольцо | 2 |
| 56 | 0309019 | Болт с внутренним шестигранником | 8 |
| 57 | 0309021 | Хомут трубки | 2 |
| 58 | 0309022 | Болт | 2 |
| 59 | 0208516 | Пружинная шайба | 2 |
| 62 | 0178820 | Болт | 2 |
| 63 | A590910 | Пружинная шайба | 2 |
| 64 | 0310517 | Лента в сборе | 2 |
| 100 | 4206343 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
