Гидрораспределитель — HITACHI EX100W

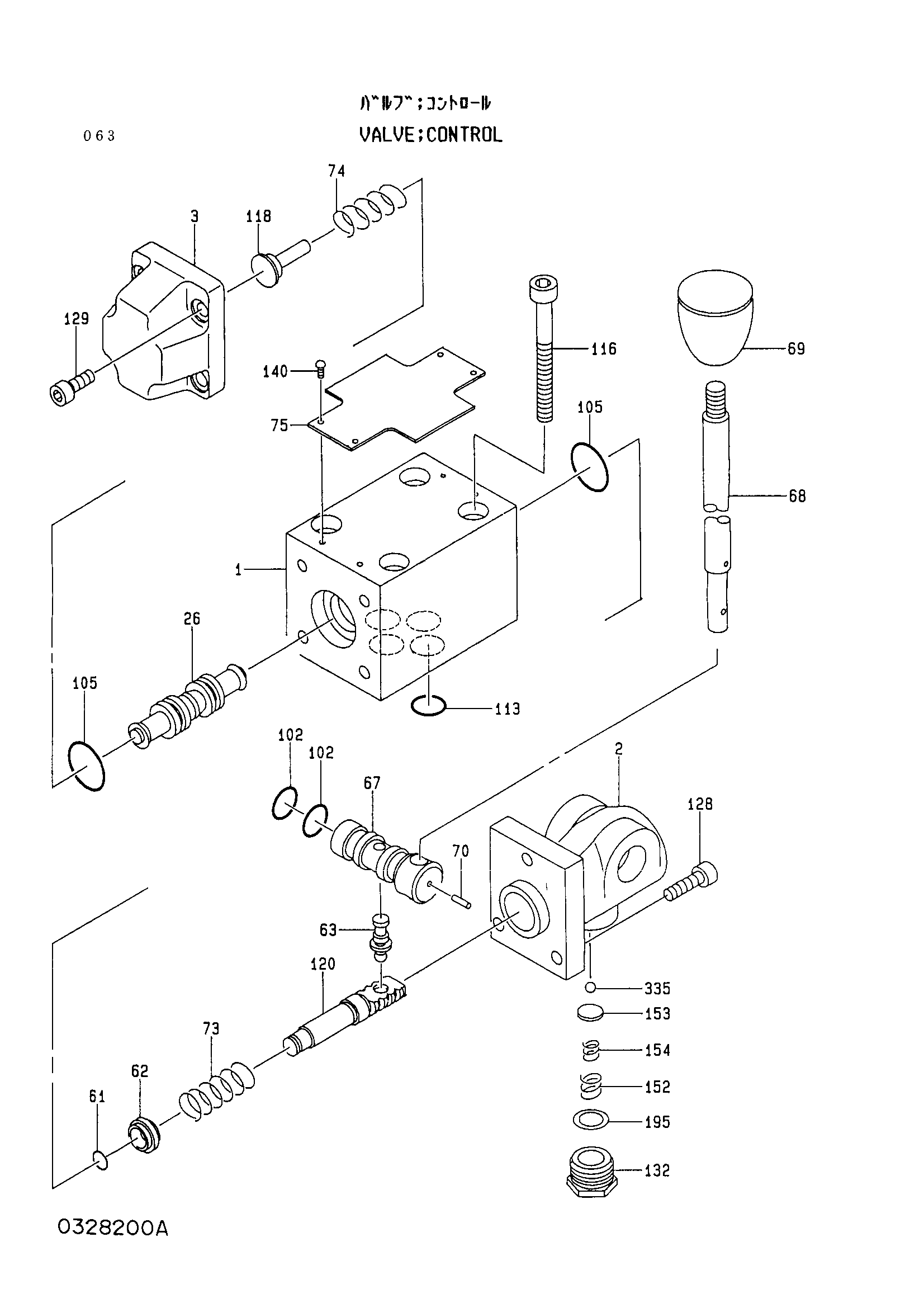

Заводская схема «Гидрораспределитель» для HITACHI EX100W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4196061 | Гидрораспределитель | 1 | |
| 1 | 0328201 | Корпус | 1 |
| 2 | 0328202 | Крышка | 1 |
| 3 | 0328203 | Крышка | 1 |
| 26 | 0328204 | Золотник | 1 |
| 61 | 0328205 | Кольцо | 1 |
| 62 | 0328206 | Седло пружины | 1 |
| 63 | 0328207 | Палец | 1 |
| 67 | 0328208 | Палец | 1 |
| 68 | 0328209 | Рукоятка | 1 |
| 69 | 0328210 | Ручка | 1 |
| 70 | 0328211 | Пружинный штифт | 1 |
| 73 | 0328212 | Пружина | 1 |
| 74 | 0328213 | Пружина | 1 |
| 75 | 0246006 | Информационная табличка | 1 |
| 102 | 0328215 | Уплотнительное кольцо | 2 |
| 105 | 0328216 | Уплотнительное кольцо | 2 |
| 113 | 0355302 | Уплотнительное кольцо | 4 |
| 116 | 0106306 | Болт с внутренним шестигранником | 4 |
| 118 | 0328219 | Седло пружины | 1 |
| 120 | 0328220 | Палец | 1 |
| 128 | 0252506 | Болт с внутренним шестигранником | 3 |
| 129 | 0328222 | Болт с внутренним шестигранником | 4 |
| 132 | 0328223 | Пробка | 1 |
| 140 | 0348106 | Приводной винт | 4 |
| 152 | 0328225 | Пружина | 1 |
| 153 | 0328226 | Седло пружины | 1 |
| 154 | 0328227 | Пружина | 1 |
| 195 | 0328228 | Прокладка | 1 |
| 335 | 0328229 | Шарик | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
