Тормозной клапан — HITACHI EX100W

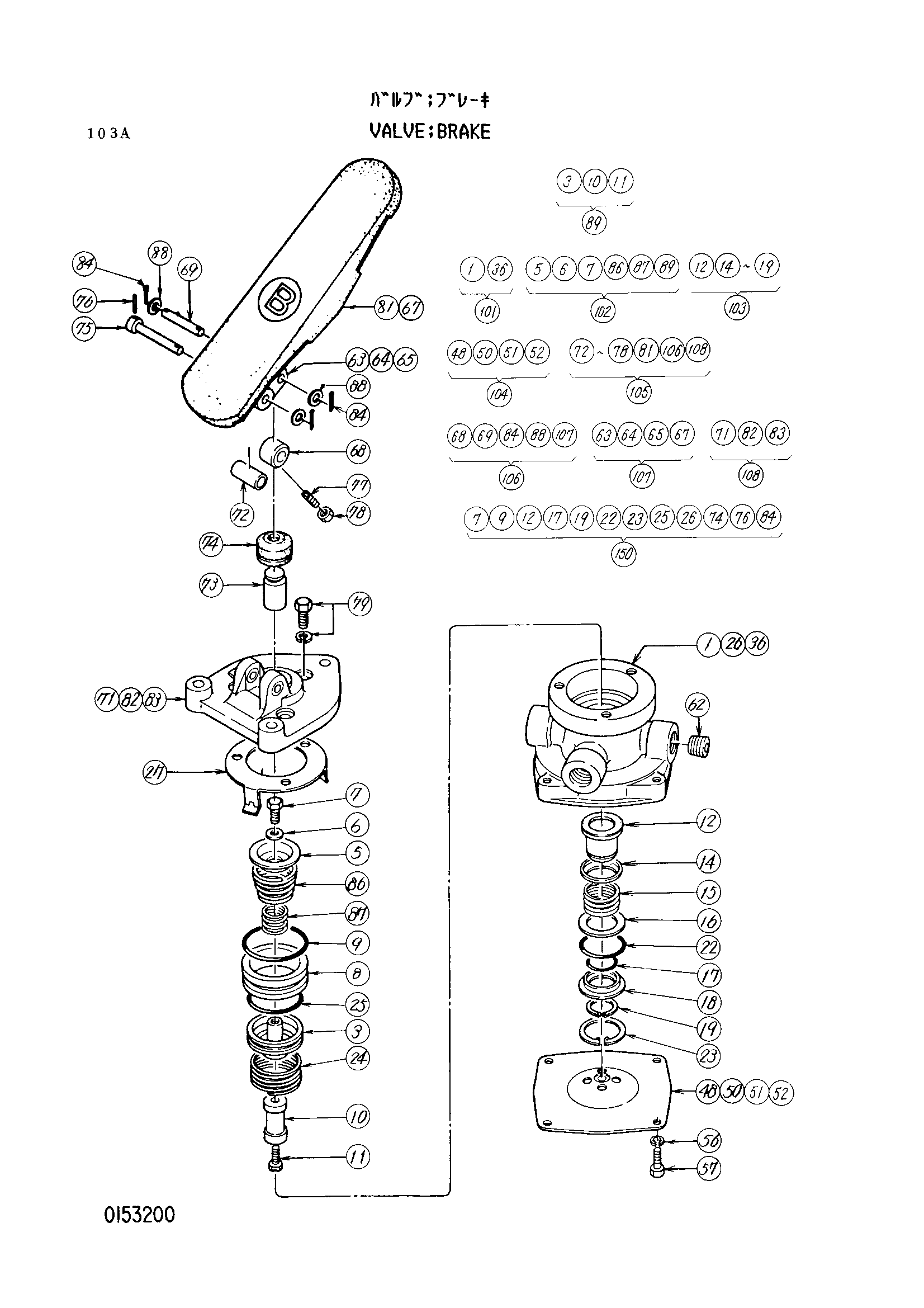

Заводская схема «Тормозной клапан» для HITACHI EX100W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4086378 | Тормозной клапан | 1 | |
| 5 | 0153203 | Пружина сиденье | 1 |
| 6 | 0153204 | Шайба | 1 |
| 7 | 0153205 | Болт локкинг | 1 |
| 8 | 0153206 | Втулка | 1 |
| 9 | 0153207 | Уплотнительное кольцо | 1 |
| 12 | 0153210 | Клапан | 1 |
| 14 | 0153211 | Клапан фиксатор | 1 |
| 15 | 0153212 | Пружина | 1 |
| 16 | 0153213 | Шайба | 1 |
| 17 | 0153214 | Уплотнительное кольцо | 1 |
| 18 | 0153215 | Фиксатор | 1 |
| 19 | 0153216 | Стопорное кольцо | 1 |
| 22 | 0153217 | Уплотнительное кольцо | 1 |
| 23 | 0153218 | Стопорное кольцо | 1 |
| 24 | 0153219 | Пружина | 1 |
| 25 | 0153220 | Уплотнительное кольцо | 1 |
| 26 | 0153221 | Фильтр | 1 |
| 27 | 0153222 | Фиксатор | 1 |
| 56 | 0153228 | Шайба | 4 |
| 57 | 0153229 | Болт | 4 |
| 62 | 0153230 | Защитный кожух | 4 |
| 68 | 0153235 | ROL. | 1 |
| 69 | 0153236 | Палец страигхт | 1 |
| 72 | 0153238 | Втулка | 1 |
| 73 | 0153239 | Плунжер | 1 |
| 74 | 0153240 | Защитный чехол | 1 |
| 75 | 0153241 | Палец | 1 |
| 76 | 0153242 | Палец | 1 |
| 77 | 0153243 | Установочный винт | 1 |
| 78 | 0153244 | Гайка | 1 |
| 79 | 0153245 | Винт | 3 |
| 81 | 0153246 | Крышка педаль | 1 |
| 84 | 0153249 | Шплинт | 3 |
| 86 | 0153250 | Пружина | 1 |
| 87 | 0153251 | Пружина | 1 |
| 88 | 0153252 | Шайба | 3 |
| 89 | 0153253 | Поршень в сборе | 1 |
| 101 | 0153254 | Корпус в сборе | 1 |
| 102 | 0153255 | Поршень в сборе | 1 |
| 103 | 0153256 | Клапан в сборе | 1 |
| 104 | 0153257 | Выпускной крышка в сборе | 1 |
| 105 | 0153258 | Педаль и пластина в сборе | 1 |
| 106 | 0153259 | Педаль в сборе | 1 |
| 107 | 0153260 | Педаль в сборе | 1 |
| 108 | 0153261 | Пластина в сборе | 1 |
| 150 | 4107667 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
