Рулевое управление трубопроводы (ходовая часть) — HITACHI EX100W

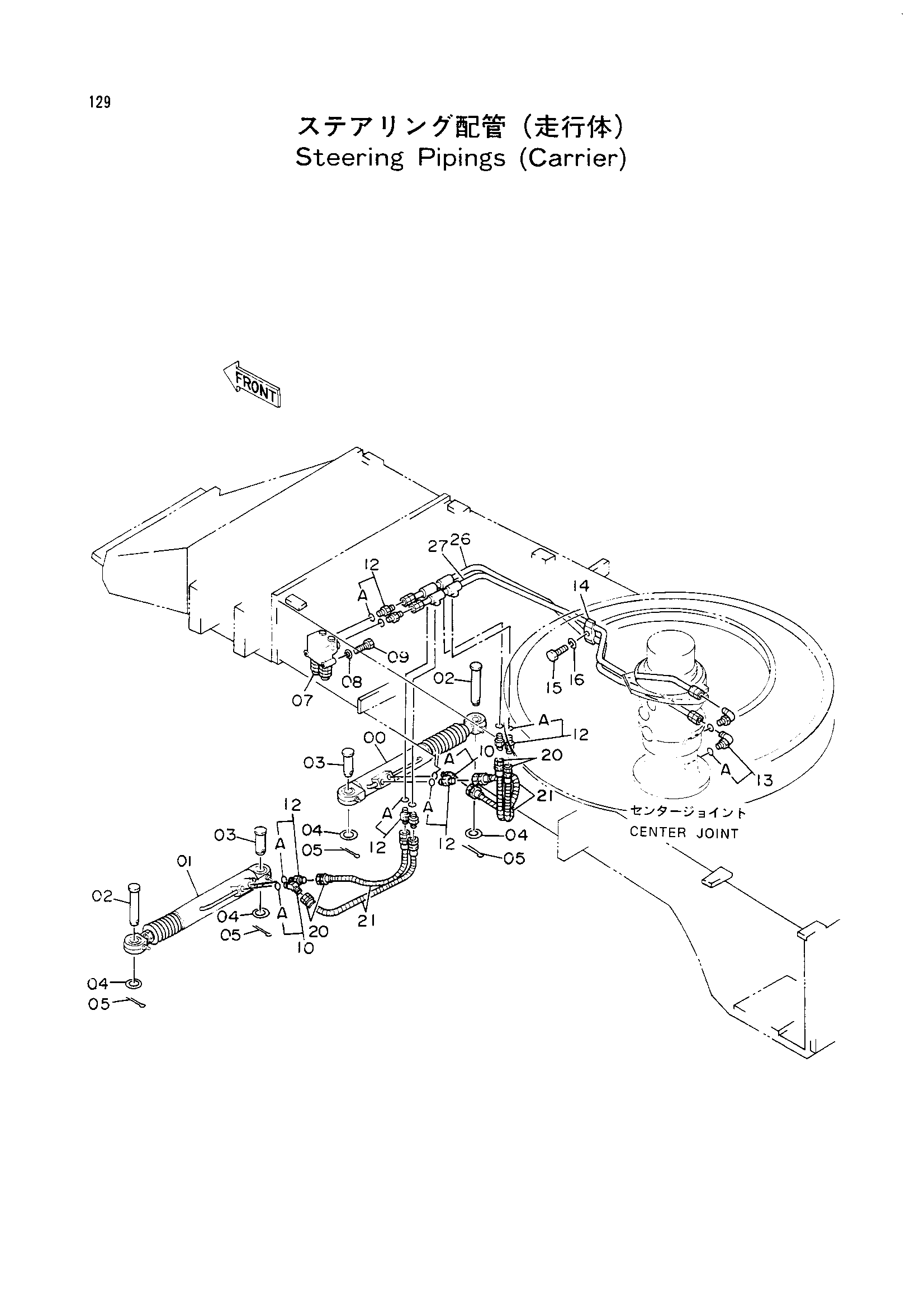

Заводская схема «Рулевое управление трубопроводы (ходовая часть)» для HITACHI EX100W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4196020 | Гидроцилиндр. (правый) | 1 |
| 01 | 4196019 | Гидроцилиндр. (левый) | 1 |
| 02 | 4180012 | Палец | 2 |
| 03 | 4180011 | Палец | 2 |
| 04 | A590130 | Шайба | 4 |
| 05 | A768063 | Шплинт | 4 |
| 07 | 4207573 | Предохранительный клапан | 1 |
| 08 | A590908 | Пружинная шайба | 2 |
| 09 | J900855 | Болт | 2 |
| 10 | 4190244 | Угловой штуцер | 2 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4200466 | Адаптер | 8 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4200471 | Угловой штуцер | 2 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | 4189858 | Хомут трубки | 1 |
| 15 | J901245 | Болт | 1 |
| 16 | A590912 | Пружинная шайба | 1 |
| 20 | 4207497 | Шланг | 4 |
| 21 | 4149557 | Защитный кожух | 4 |
| 26 | 8037205 | Трубка | 1 |
| 27 | 8037204 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
