Ход трубопроводы (3) — HITACHI EX100W

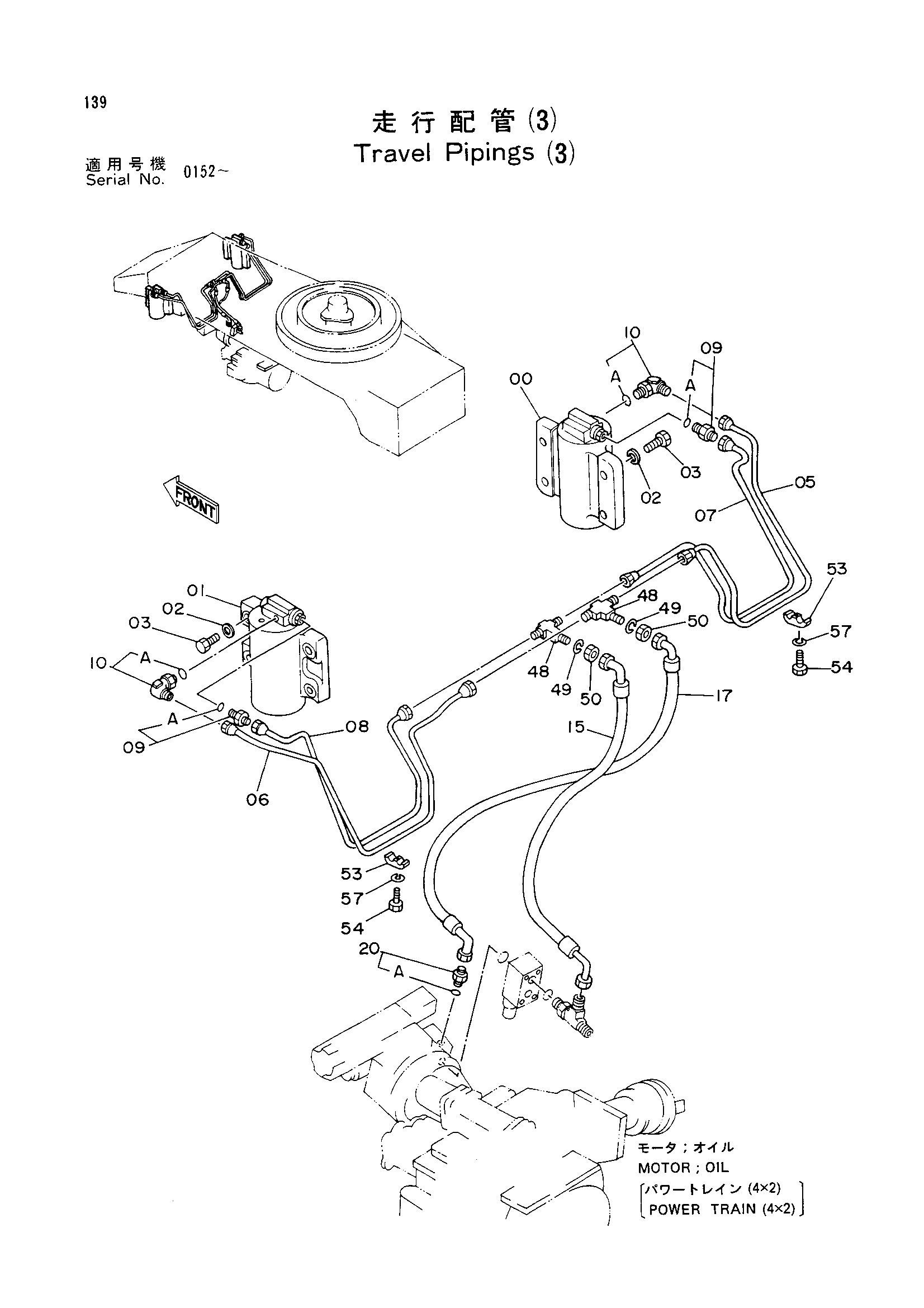

Заводская схема «Ход трубопроводы (3)» для HITACHI EX100W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4178119 | Гидроцилиндр. (правый) | 1 |
| 01 | 4178120 | Гидроцилиндр. (левый) | 1 |
| 02 | 4089822 | Шайба | 8 |
| 03 | J932280 | Болт | 8 |
| 05 | 8037218 | Трубка | 1 |
| 06 | 8037219 | Трубка | 1 |
| 07 | 8037220 | Трубка | 1 |
| 08 | 8037221 | Трубка | 1 |
| 09 | 4189438 | Адаптер | 2 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4209704 | Угловой штуцер | 2 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4209719 | Шланг | 1 |
| 17 | 4209708 замена: 4248625 | Шланг | 1 |
| 17 | 4248625 | Шланг | 1 |
| 20 | 4200465 | Адаптер | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 48 | 4215394 | Тройник | 2 |
| 49 | A590912 | Пружинная шайба | 2 |
| 50 | 4209198 | Гайка | 2 |
| 53 | 4043942 | Хомут трубки | 2 |
| 54 | J900822 | Болт | 2 |
| 57 | A590908 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
