Аутригер трубопроводы (ходовая часть) — HITACHI EX100W

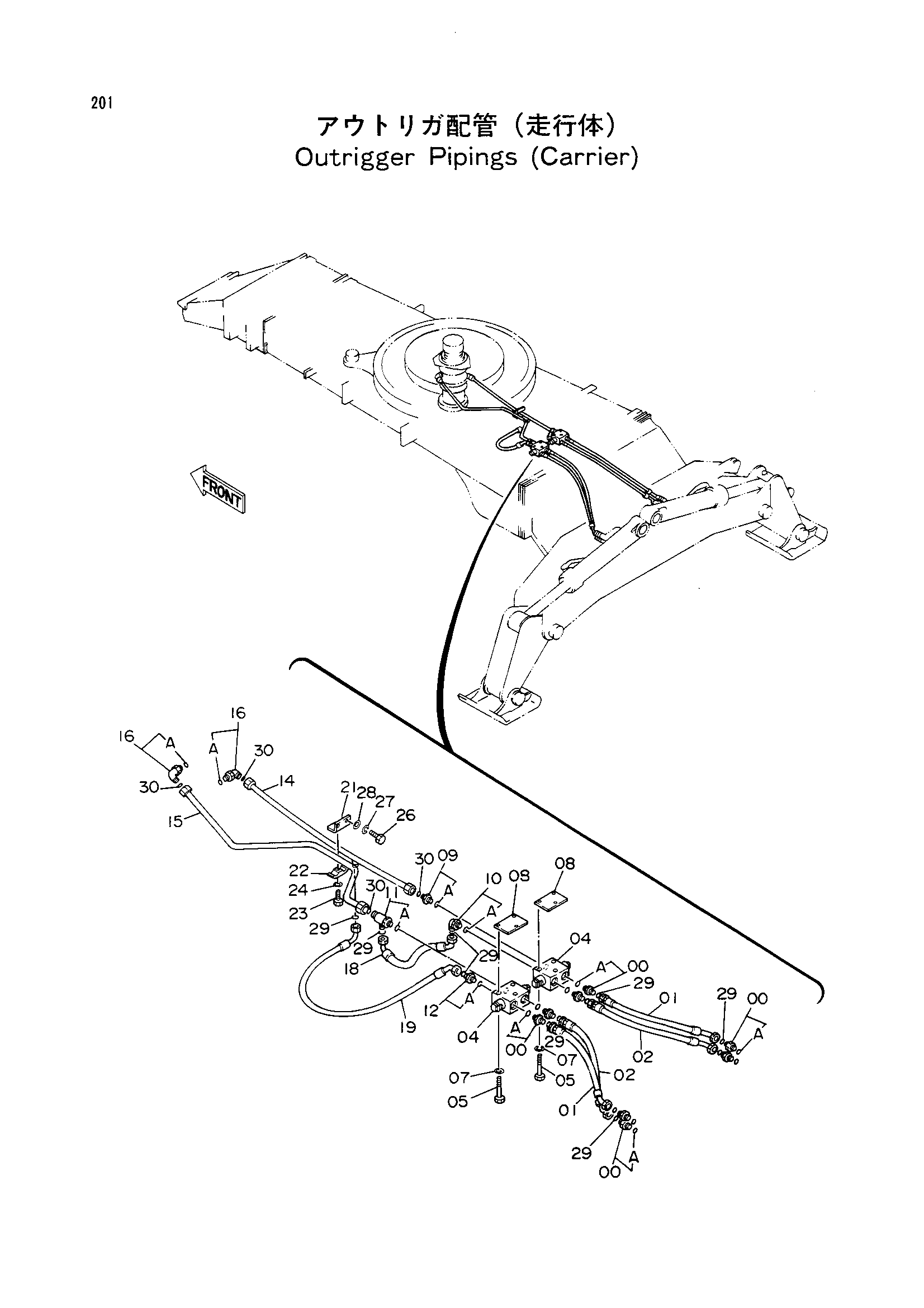

Заводская схема «Аутригер трубопроводы (ходовая часть)» для HITACHI EX100W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4189602 | Адаптер | 8 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 01 | 4218089 | Шланг | 2 |
| 02 | 4218088 | Шланг | 2 |
| 04 | 4195894 | Обратный клапан | 2 |
| 05 | J900875 | Болт | 6 |
| 07 | A590908 | Пружинная шайба | 6 |
| 08 | 4218501 | Пластина | 2 |
| 09 | 4197530 | Адаптер | 1 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4200580 | Угловой штуцер | 1 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4218502 | Тройник | 1 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 4189602 | Адаптер | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | 8041230 | Трубка | 1 |
| 15 | 8041229 | Трубка | 1 |
| 16 | 4202404 | Угловой штуцер | 2 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | 4223559 | Шланг | 1 |
| 19 | 4218090 | Шланг | 1 |
| 21 | 4218281 | Кронштейн | 1 |
| 22 | 4189858 | Хомут трубки | 1 |
| 23 | J901245 | Болт | 1 |
| 24 | A590912 | Пружинная шайба | 1 |
| 26 | J901025 | Болт | 2 |
| 27 | A590910 | Пружинная шайба | 2 |
| 28 | J217083 | Шайба | 2 |
| 29 | 4138938 | Уплотнительное кольцо | 12 |
| 30 | 4187308 | Уплотнительное кольцо | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
