Основной трубопроводы (1) — HITACHI EX100W

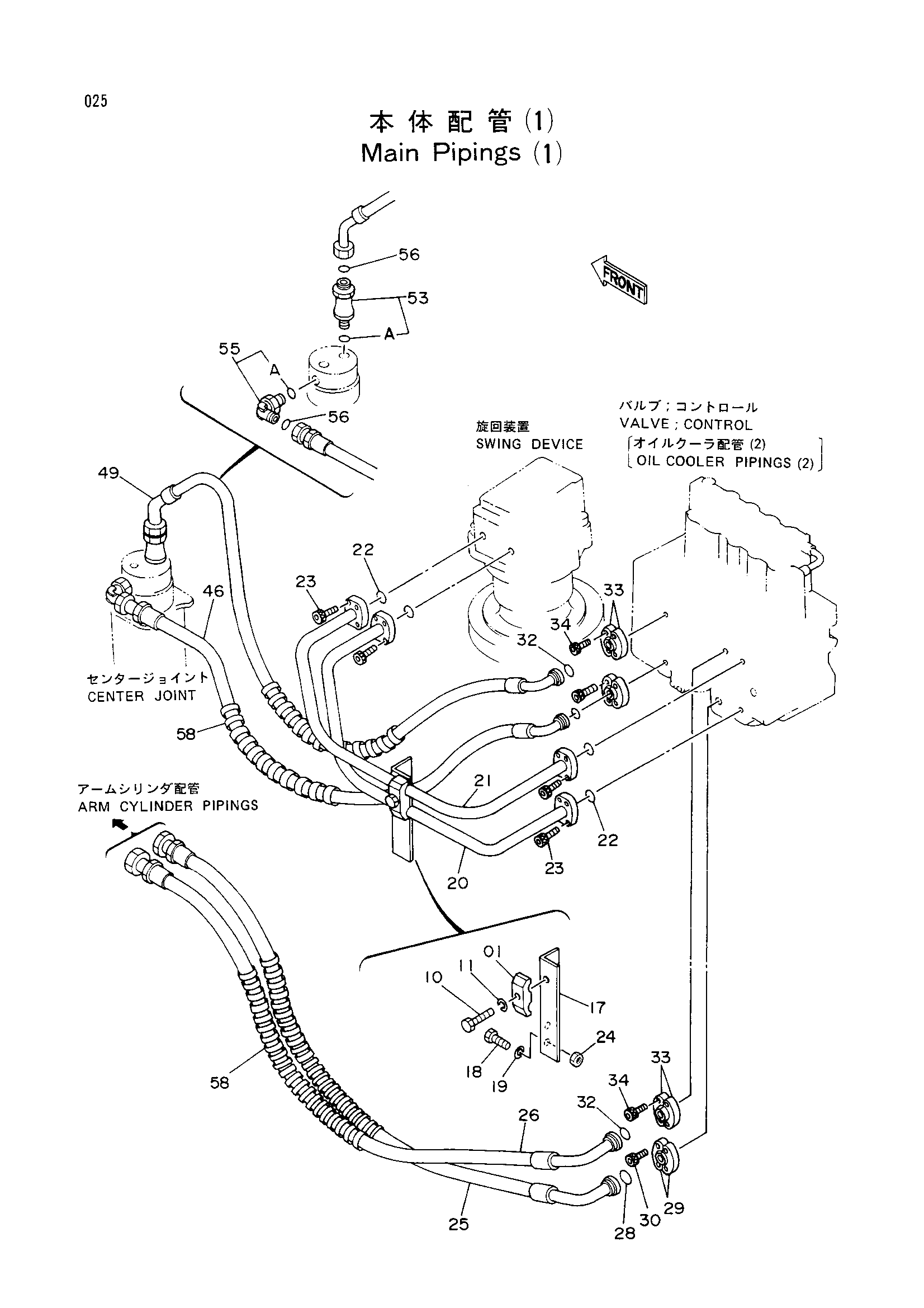

Заводская схема «Основной трубопроводы (1)» для HITACHI EX100W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4189858 | Хомут трубки | 1 |
| 10 | J901250 | Болт | 1 |
| 11 | A590912 | Пружинная шайба | 1 |
| 17 | 9727592 | Опора | 1 |
| 18 | J901235 | Болт | 2 |
| 19 | A590912 | Пружинная шайба | 2 |
| 20 | 8039525 | Трубка | 1 |
| 20 | 8042184 | Трубка | 1 |
| 21 | 8039524 | Трубка | 1 |
| 21 | 8042185 | Трубка | 1 |
| 22 | 4506420 | Уплотнительное кольцо | 4 |
| 23 | M340825 | Болт с внутренним шестигранником | 16 |
| 24 | J950012 | Гайка | 2 |
| 25 | 4200427 | Шланг | 1 |
| 26 | 4200428 | Шланг | 1 |
| 28 | 971489 | Уплотнительное кольцо | 1 |
| 29 | 986910 | Разъёмный фланец | 2 |
| 30 | M341030 | Болт с внутренним шестигранником | 4 |
| 32 | 4510167 | Уплотнительное кольцо | 3 |
| 33 | 4510173 | Разъёмный фланец | 6 |
| 34 | M340825 | Болт с внутренним шестигранником | 12 |
| 46 | 4209786 | Шланг | 1 |
| 49 | 4209789 | Шланг | 1 |
| 53 | 4189539 | Адаптер | 1 |
| 53A | 4506424 | Уплотнительное кольцо | 1 |
| 55 | 4202404 | Угловой штуцер | 1 |
| 55A | 4506418 | Уплотнительное кольцо | 1 |
| 56 | 4187308 | Уплотнительное кольцо | 2 |
| 58 | 4044420 | Защитный кожух | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
