Трубопроводы для гидромолот и гидроножницы (1) — HITACHI EX100W

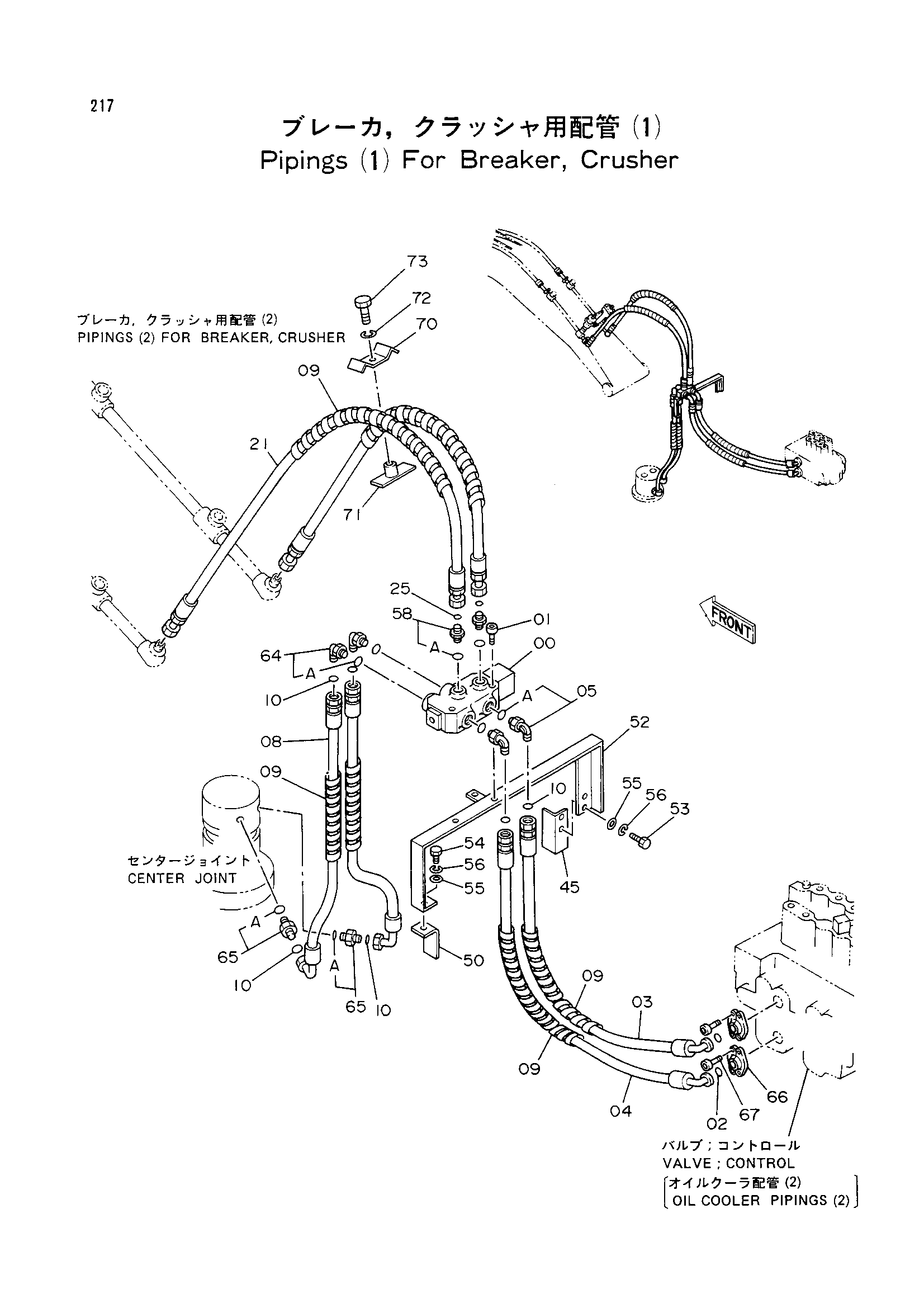

Заводская схема «Трубопроводы для гидромолот и гидроножницы (1)» для HITACHI EX100W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4201553 замена: 4263455 | Гидрораспределитель | 1 |
| 00 | 4263455 | Гидрораспределитель | 1 |
| 01 | M341290 | Болт с внутренним шестигранником | 3 |
| 02 | 4510167 | Уплотнительное кольцо | 2 |
| 03 | 4219358 | Шланг | 1 |
| 04 | 4217331 | Шланг | 1 |
| 05 | 4217341 | Угловой штуцер | 2 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | 4218087 | Шланг | 2 |
| 09 | 4044420 | Защитный кожух | 6 |
| 10 | 4138938 | Уплотнительное кольцо | 6 |
| 21 | 4187392 | Шланг | 2 |
| 25 | 4187308 | Уплотнительное кольцо | 2 |
| 45 | 9727530 | Кронштейн | 1 |
| 50 | 9729983 | Кронштейн | 1 |
| 52 | 8041579 | Опора | 1 |
| 53 | J901230 | Болт | 2 |
| 54 | J901235 | Болт | 1 |
| 55 | A590112 | Плоская шайба | 3 |
| 56 | A590912 | Пружинная шайба | 3 |
| 58 | 4189619 | Адаптер | 2 |
| 58A | 4506424 | Уплотнительное кольцо | 1 |
| 64 | 4217341 | Угловой штуцер | 2 |
| 64A | 4506424 | Уплотнительное кольцо | 1 |
| 65 | 4189602 | Адаптер | 2 |
| 65A | 4506418 | Уплотнительное кольцо | 1 |
| 66 | 4510173 | Разъёмный фланец | 4 |
| 67 | M340825 | Болт с внутренним шестигранником | 8 |
| 70 | 4202103 | Хомут | 1 |
| 71 | 9727822 | Хомут | 1 |
| 72 | A590912 | Пружинная шайба | 1 |
| 73 | J901255 | Болт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX100W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
